我做了基本的版本 (笔记本电脑) 你令人难以置信的工具的 (Theremino 光谱仪 N.D.R.) 和我现在要实现台式版本. 真的很神奇! 从未想过,我会接触类似精度与网络摄像头和一块小小的 DVD!
我从开始的仪器应该有和你的很相似, 出版和销售的 PublicLab, 实际上具有良好的性能, 但是是那么多才多艺, 可自定义,, 不幸的是, 也是在实现更昂贵.
然后是 “登陆” 由 IORodeo 色度计/光度计 (美国), 简单,但好在概念和实现, 与体面的工具包软件. 当然在色度计是不同的结构和性能的角度. IORodeo 色度计是有点’ 贵, 总是在哲学方面的思考 “制造商”, 但是但是发达.
最终我到 Theremino 系统,我认为是最好的, 得益于优秀的软件. 更好地既作为一个系统板,作为光谱仪. 后者是定性地优于其他人,也有优秀的性价比.

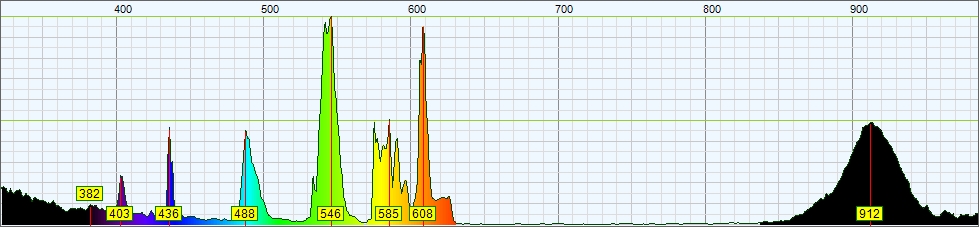

附上两个 “镜头” 用 Theremino 光谱仪, 这是两个源肩并肩的恢复, 红外 LED 和节能灯 925 NM 名义及恢复只红外发光二极管.
https://www.theremino.com/files/MarcoSpectrometer_CFL+IRLED.jpg
https://www.theremino.com/files/MarcoSpectrometer_IRLED.jpg
校准了最初的 CFL 的两行上 436 和 546 NM. 在与两个来源的图片你可以欣赏能力范围从紫外到红外一枪!
你好, 就像建立光谱仪一样, 想知道是否可以使用Theremino软件使用手工制作的分光器对200-300nm之间的紫外线波长进行可视化或分析,因为到处都听不到, 可以使用Theremino光谱仪或软件分析350-1000nm之间的波长.
请对此提供您的反馈. 我想使用UVC光源分析UV波长,所以请帮助我.
问候,
拉吉
英语
1) 如果使用的网络摄像头对那些波长有响应 …
2) 如果以机械方式旋转它,以使光栅使那些波长进入视场 …
然后我们的软件应该可以顺利显示和分析.
意大利语
1) 如果使用的网络摄像头对那些波长有响应…
2) 如果机械地旋转它,以使光栅使那些波长进入视场…
然后我们的软件应该可以顺利显示和分析.
塑料和玻璃不能很好地通过紫外线. 因此,您不能使用像这样的塑料衍射光栅或照相机.
我喜欢这个主意,下学期要去上化学课。.
亲爱的博客读者 Theremino, 我是一个火腿无线电操作员和我写的名义 “Radiosismici 前体” 在我们体育 Radioamatori 伊塔里尼,成立 (ARI). 处理当然电磁信号监测前体, 所谓 “radiosismici”, 我们会有兴趣知道我们如何可以采取系统 Theremino, 这种用法的目的. 我们应该估计什么费用? 它也会非常有趣的发起组织者和传动系统的输入, 为了了解他们愿意与我们集团 ARI 合作研究的早期阶段. 一个友好的问候和感谢 ! 阿尔弗雷多 · Gallerati (IK7JGI/ARI)
你所需要的列表是容易做:
– 垂直地震检波器
– Adc24
– 一位大师
总成本小于 90 欧元在这里: http://www.thereminoshop.com/shop
这个项目我建议你找到这个地质学家天使 Dolmetta: http://comunitadigeologia.blogspot.it
我们我们将可供用户选择的 thermino 系统, 但我们不是的地质学的你将能够帮助只是在电子专家.
问候 – 里维奥
抱歉 Livio, 你的姓是什么? 谢谢 !
亲切的问候
阿尔弗雷多 · Gallerati
早上好, 我想问, 关于 DIY 分光光度计, 如果在反射中使用 DVD 而不是传输( 即, 如果 DVD 片可以作为反射模式工作) 或者, 如果有更多的问题比优势. 我的问题是为什么反射频谱看起来更 “辉煌” 与 DVD 相比, 也与表从 1000 线条/mm
在我们的测试中使用模式的反射给出了更糟糕的结果. 可能有一些因素, 我不知道, 我不能解释. 如果你有怀疑的证据, 也许你会得到更好的结果, 我们的, 如果有, 请在这里输入它.
一个细节, 我们注意到, 我们可能没有解释在文档中的是, 晶格是好的保持它与相机镜头的距离. 所以需要一段时间’ 黑色塑料管, 也许 5 或 10 毫米带 outdistanced 透镜图案. 通常相同的镜头罩透镜应该是足够的, 但在某些情况下, 它可能是有用的添加一些’ 由 mm 黑色管. 即使这不能解释原因, 但我已经检查了好几次, 改善图形.
这也将是一个很好的铺垫 (用砂纸) 所有能产生反射的黑色表面. 然后还有任何管间隔的内表面.
还行 , 谢谢你这么多, 我看到了, 间距有点提高 ( 使用透镜和聚焦) 只要我能找到理想的距离, 就会写
是啊, 即使用管把焦点透镜是非常重要的.
我正在制造光谱仪.
为了避免不必要地在木制平板电脑上打孔,我在问自己一些初步问题.
1) 网络摄像头必须聚焦在入射槽或衍射光栅上?
2) 入口槽可以很长 7 厘米或超过一定长度没有改善?
3) 插槽必须有完美的孔 (两个剃须刀刀片) 或者可以将其切成松散的?
4) 裂纹边缘的厚度必须最小 (剃刀片) 或可以使用卡片纸?
谢谢!
1) 焦点必须放在插槽上 (遥远) 而不是在非常靠近网络摄像头的标线板上.
2) 即使一个人也可以 3 或 4 厘米, 确定图像中可见光谱的高度. 然后只选择此高度的一部分.
3) 笔直,但不会变得疯狂.
4) 纸板或黑色塑料, 但微妙.
建立之后, 校准并使用一段时间, 您将能够更好地了解什么是重要的, 例如有害的反射和扩散. 但是您仍然可以在以后进行更正.
谢谢, 里维奥!
更多疑问, 里维奥:
1) 结构长 30 从镜头到插槽的厘米,我已经看到您推荐 3 缝隙本身的厚度mm. 这项措施有多关键?
2) 如何调整屏幕上的窗口大小? 我照亮缝隙,看看光束在哪里投射? 我必须拦截光束或让光束全部通过?
附言: 我已经很好地阅读了整个施工文件, 但我看到那是从 2014. 您在此期间发现了一些改进?
1) 您可以通过移动快门的两半之一来调节3mm. 如果光线不足,最好增加插槽的宽度,即使这样做会以降低分辨率为代价. 如果光线充足,最好将插槽拧紧到最大,以获得更高的分辨率.
2) 拦截光束? 我不明白. 安装它,然后您将意识到它是如何工作的. 但是请记住,网络摄像头必须以精确的方向安装,然后旋转以将光谱带到正确的区域.
这是我们所掌握的关于该主题的最好文献.
不久,我们将发布版本 3.0 有额外的框可以自动保存文件. 现在您可以通过以下链接下载它:
https://www.theremino.com/wp-content/uploads/files/Theremino_Spectrometer_V3.0.zip
https://www.theremino.com/wp-content/uploads/files/Theremino_Spectrometer_V3.0_WithSources.zip
版本 3.0 这是最终的,但我们尚未发布有关新命令的说明.
再次感谢, 里维奥! :-)
我正在完成实现.
我注意到在定向房间时, 现在我在 20-30 学位, 并用两个激光校准光谱, 只有在 532 纳米 660 NM, 显示的范围是从 260 NM 在 1470 NM. 对我来说似乎太多了: 有用的部分非常压缩! 我看到您发布的示例光谱大致来自 350 NM 在 1000 NM. 这是一种庄稼?
网络摄像头的分辨率为1080p.
这是正常的? 说错了?
正变成
太小
我回答
结束
页
嗨,维奥, 这是了不起的工作兄弟! 我非常努力地想知道如何安装 theremino 光谱仪. 我希望你能帮忙. 我已经尝试使用提供的信息, 但我无法解决它. 希望你能帮忙. 我将使用您的光谱仪软件, 以帮助健康问题的人免费.
谢谢和你好,
克劳迪奥 ·…..
我不知道如何告诉你更多关于我们在 PDF 文件中编写文档的内容. 我们写的一切, 我们知道的主题和有图片的每一个建筑细节.
您是否阅读了从本页下载的文档文件?
https://www.theremino.com/downloads/automation#spectrometer
如果你只说英语, 你可以下载版本 “金英” 并通过此链接登录英语网站:
https://www.theremino.com/en/downloads/automation#spectrometer
您好一起,
我儿子在学校学物理课.
教训是, 将光分成波长.
所以我对他说, 让我们试着建立一个光谱仪.
这个问题有很大的 Projekt。.
但我们不能得到链接的信任 USB Camera´s.
所以我的问题是, Theremino 光谱仪的最佳 FOV 是什么?.
我的意思是什么样的镜头将工作.
鱼眼镜头或镜头, 会像人的眼睛一样.
我们在 WWW 中找到的东西.
– 1.8mm 镜片 – 170: FOV
– 2.1mm 镜片 – 160: FOV
– 2.5mm 镜片 – 130: FOV
– 2.8mm 镜片 – 115: FOV
– 3.6mm 镜片 – 85: FOV
– 6.0mm 镜片 – 50: FOV
– 8.0mm 镜片 – 40: FOV
– 12mm 镜片 – 24: FOV
那么多的网络 Camera´s 成为, 我们不能做出选择.
请给我们一个提示, 其中 FOV 最好建立 Theremino 光谱仪.
谢谢.
德国的最佳问候,
迈克尔和约书亚
PS. 对不起, 我的体质英语
对不起, 我们不知道 FOV 的相机使用.
一个中等 FOV 的普通摄像头就可以了.
也许你必须尝试许多相机得到一个良好的工作.
问题不仅是 FOV, 而且是驾驶员的规定。, 还有放在位置地方的红外线过滤器, 您可以将其移除.
网络摄像头是便宜的唯一的方法, 个性化最好的凸轮是尝试其中一些.
在个性化我们曾经尝试过的信任之前 4 或 5 相机.
你好 Livio,
在一个不眠之夜之后,我发现这个网络摄像头.
红外滤波器应在透镜系统中.
决议: 2 MP 1920×1080
镜头: 汉德特度 FOV
支持的 OS 窗口
插头和播放紫外线兼容
可控功能:
亮度, 对比, 饱和, 色调, 清晰度, 伽玛, 白平衡,
背光对比, 暴露
这是可用于光谱仪的网络凸轮?
它将工作, 但它是不可能知道如何工作, 而不测试它.
作为一项原则, 不要买太贵的网络摄像头, 也许尝试两个不同的凸轮.
由于上述两个Trust网络摄像头现在都已经过时了,请您测试一下其他通用摄像机,以提出类似以下链接中的建议 ? 这是我在我的国家/地区可以找到的唯一型号,而仅仅购买和测试它的价格也不便宜
https://www.ebay.com/itm/USB-Webcam-Camera-6LED-16-Megapixel-With-Mic-Night-Vision-Web-Cam-360-Degree/402264389401
谢谢您的辛勤工作
这台相机应该可以工作, 但是没人知道红外滤光片在哪里. 在某些相机中,它的定位和粘合方式使其无法移除.
另外一些相机具有 “软件驱动” 自动调整, 改变自己,不能被禁止. 在这些情况下,即使不是不可能,也很难形成良好的光谱.
除了购买相机并尝试一下之外,没有其他方法可以了解这些事情。.
我们移动了闪烁的仪表信息.
Abbiamo spostato 魁 messaggi 闪计.
问候,
感谢您的这一简单但有效的设计与实际和实际应用为大家.
建立闪变仪和测试各种光源和地球仪, 我可以确认您的结果和评论. 此外, 我发现所有可调光 LED 地球仪测试有一个高闪烁 (12-16%) 即使没有调光的速率, 而所有 NonDimmable 指示灯几乎零闪烁.
有趣的12V 分色卤素地球仪 (天光小于) 有最低闪烁的白炽灯地球仪 1.4 % 和零与直流电源, 给出最好的颜色再现和近红外光重要的眼睛再生在夜间. 这对我来说将是理想的阅读光.
平板电脑的屏幕显示出闪烁的 46%. 的 http://www.iristech.co 虹膜眼睛保护应用程序降低了这个值 21% 闪烁.
然后, 我测试了一个老式的东芝卫星笔记本电脑闪烁, 它显示没有闪烁在所有, 0.1%.
那怎么可能是? 是否有可能闪烁频率太高, 无法处理的仪表和软件?
几次测量时, 我希望闪变仪也给我一个频率读数, 例如, 当测试荧光灯和荧光灯与电子镇流器 o r led 与调光电源
再次感谢让这个和许多其他优秀的设计免费提供!
亲切问候
等
平板闪烁是由由原始 PWM 信号调节的 led retroillumination 产生的。. 这是一个糟糕的设计, 一个更好的方法是驱动 LED retroillumination, 具有恒定电流, 开关电源. 当前修剪以获得不同的光照值.
许多显示器有恒定的当前 LED 驱动程序, 所以他们有零闪烁. 我的监视器 (三星 SyncMaster 913n-十岁以上) 有零闪烁也如果调节低光度.
如说明书所述, 要测量频率, 您可以使用 Theremino SignalScope 和 WaveAnalyzer 应用程序. 但请记住, 我们只能看到低频率 (关于 200 自 300 赫兹最大值).
它是重要的也知道, 所有的灯连接到 50 或 60 赫兹电源有一个闪烁的频率 100 或 120 Hz.
只有调可以有更高的频率, 也许 250 或 500 Hz 和在这些情况下, 这将是难以测量的频率, 因为我们的系统受 USB 数据交换时间的限制.
谢谢, Livio 你的解释. 澄清了几个问题.
仍然有一个问题: 如果闪烁频率高于闪变仪, 将如何响应以及闪烁的索引值将显示什么? > 300Hz, 也许高达 40 kHz 范围? 它仍然会显示正确的闪烁速率?
频率高于 300 脉冲光和连续光之间没有更多的区别, 既不为人也不为动物.
应用程序 Theremino 闪变仪应该给出正确的值高达许多赫, 因为它控制了所有的 mimimi 和最大读数, 在一定时间间隔内取样. 这样, 虽然取样率最多 500 … 1000 Hz, 总有一些示例表示最小值和表示最大值的其他示例.
你好 Livio, bisogno aiuto riguardo Theremino 盖革. 我试着按照文档上的说明进行操作. 我还发现, 电缆 Adapeter-主 (在 ebay 上买了适配器 GA500-V3) 信号和 + 5V 反转. 我有一个管子 SBM-20 (我在接通适配器时检查了极性). 通过连接这工作罚款几分钟, 然后开始卸载突然阅读 valors. 事实是, 读取这些值甚至拔掉适配器上的电源线 (但留下它依附于主人. 我检查了管道两端的电压和标记236V. 可能? 我希望 400v, 因为我跳线的指示 (桥-地线标志400V). 我可以做什么测试?
谢谢
从你写的我无法理解.
然而, 这是正常的, 电缆左开放 (未连接到适配器) 疾病的交流能力, 然后单独计数.
这也是正常的, 如果你测量测试你是 200 伏特或以上.
应测量与高阻抗分频器, 这里解释:
https://www.theremino.com/blog/gamma-spectrometry/hardware-tests#hv
写我在工程在标志 theremino 点 com
所以, 然后我们会听到通过电话或 skype, 我们解决.
还行, 我只是不确定我能不能把短时间探头高压.
一旦我可以, 我会给你我的 skype 联系. 谢谢
无需建立探头高压, 电压正常, 你必须寻找其他缺陷.
这可能是个愚蠢的错误, 可能是错误的电缆或中断, 或杰克触摸.
或者可能是在盖革适配器上焊接不良的女杰克 (看好所有焊缝有时错过池塘).
或, 但我希望不会, 是盖革管坏, 每一个现在, 然后队长管道, 放电时间 (每秒多个刻度).
我们可以帮你多说点什么, 例如每秒有多少个刻度 (我数的应用程序盖革).
执行此测试:
1) 如果 dissaldi 从 GeigerAdapter 的盖革管 (让 GeigerAdapter 连接到主) 那就别再打勾了?
2) 如果在这些条件下结合两个线程, 应该去盖革管做一个刻度?
如果以前的两个测试已经顺利进行 (即第一个闭上, 第二个滴答作响) 那么它肯定是在内部放电的盖革管.
然后进行反驳:
1) 验证没有盖革管的 GeigerAdapter 是否关闭
2) 在 GeigerAdapter 上连接盖革管.
3) 如果它开始进行滴答作响 (每秒超过一个) 那么它的缺陷管.
一个疑问… 你已经连接到两个长方形地块真实的盖革管? 我问这个是因为有些把油管的正极连接到桥上了。 400 伏特, 而不是顶部的矩形间距.
如果你找不到故障, 我会转发它迅速没有得到 Lello 花费任何东西 (除非管道无法修复, 必须回购).
我将添加到讨论为什么今年夏天, 我曾有一些麻烦与盖革适配器.
我不知道它是否能像. 在我的情况下, 过了一会儿’ 的证据 (输出电压过低) 我追查到了空气中湿度过高的原因。.
我配备了除湿器和湿度数字仪表, 其实每当我越过一定的湿度阈值 (我真的不记得, 但我认为一切都结束了 80%) 我不再算.
除湿空气 (无法删除只是 10%, 最大 15% 鉴于过度的条件), 过了半个小时一切都恢复正常了: 我有计数和紧张已经变得更容易接受.
我还用了 SBM20.
在詹姆斯计数的情况下是太多, 如果我正确的理解了真实的脉搏爆发. 每秒可能有很多脉冲. 所以它可能不是由于湿气.
其实它可以发生, 一个非常高的湿度 “浴室” GeigerAdapter 的印制电路与极高阻抗的元件之间的漏电流 (稳压调压特别).
湿气如此之高, 不仅可以改变调节电压, 但它也可以捕获尘埃粒子, 并将它们合并成一个粘性层,, 的长, 可以使 GeigerAdapter 停止工作共 (如果清洁与伟大的 Dielina 和刷子).
高湿度也可以氧化铜件和焊缝, 并慢慢破坏电路超越修复.
解决的办法不是除湿整个房间。 (太贵) 但关闭的盖革适配器在一个小塑料盒, 并添加一包干燥剂 (硅胶).
使防水盒连接器可以使用, 或通过电线从孔和密封用胶水 (热胶或 PVA 胶).
谢谢你的提示, 里维奥,
最简单的解决方案是最好的!
我开始另一个讨论或太紧. 回答 Livius 的问题: 我还有你告诉我的证据 (一旦我摆脱了一些家庭的承诺); 我把软管连接到正确的音高上.
简要概述了异常操作: 我连接的一切, 如文件上所示, 启动程序盖革和 HAL 自动启动, 强加哈尔, 管材类型, 等。. 几秒钟后, 开始计时和大约 5 分钟感觉随机刻度以测量近似地 100 在我的起居室里 (我为欢乐而歌唱). 然后突然滴答声变成 frequenstissimi, 直到你有一个白色的噪音的特点 (显然, 该措施上升到接近原始大爆炸的价值).
我开始觉得管子有毛病了.
借此机会再问你一件事: 盖革带来了一个哈尔 6.1; 我通常可以提供最新的版本?
我试了, 问题也重复了, 虽然!
软件不确定, 唯一的可能性 (但不要认为这是你的情况下) 是, 您正在使用不同的应用程序 thereminica, 它写入用于盖格的插槽。 (通常插槽 1 如果你不改变它).
在非常罕见的情况下也可能发生的 5 电压明显不稳定的 USB (坏的 USB), 在这种情况下, 尝试另一台 PC 将是有用的 (或笔记本, 或平板电脑).
然而, 有一个简单的测试, 消除任何疑问:
– 从盖格适配器上拔下盖革管, 并验证是否没有脉冲.
– 手指触及两根导线, 去管 (不要因为他们是几个微安而感到震惊。). 并确保每次你触摸他们给一个或两个刻度.
– 或放在短的电线, 去管, 并确保他们做一些蜱.
在这一点上, 电子和软件是好的. 然后你可以反驳, 连接盖革管 (不改变任何其他), 看看会发生什么.
如果盖革管有缺陷, 你可以写卖家, 并解释发生了什么事. 卖家知道, 偶尔管道做这个笑话, 可以电子邮件你另一个静静地. 或者你可以再从他那买一个, 在您验证了第二个工作, 发送第一个和得到的钱回来 (如果你有易趣, 并没有花太多的时间报销是保证).
哈尔, 你可以取代它, 但没有改变. HALs 都可以做简单的工作, 需要在这里做 (没什么 Adc24, 没什么 FastPwn, 无编码器, 仅计数脉冲).
如果你用手指触摸电线, 点击. 如果我把这些放在短, 开始我说的沙沙声和测量值猛涨.
如果你把他们在短期内可以使一个骚动的时刻, 使接触, 这是因为将两种金属相互混合, 彼此轻. 但后来, 一旦短是稳定的, 应该闭嘴.
用你的手指敲击, 取决于你如何触摸, 可以做一些脉冲, 甚至一个小阵风.
重要的是, 关闭时, 打开或关闭牢固牢固. 如果它不这样做文本我, 从来没有发生过, 但一切都可以…
肯给我们写了光谱仪并问:
1) 和’ 可以分析光谱从 250 NM 在 1100 NM?
2) 在软件产生的频谱 X 轴是频率. 如果 Y 轴不能用于测量强度, 那么什么措施?
答复 1:
频率可以用 250 毫微米到 1200 纳米精度好 (+/-0.5 纳米在优良的条件下). 但振幅 (光量) 无法测量.
答复 2:
X 轴的频率精度很高.
y 轴是强度, 但精度是如此之低, 它可以用来只是看看哪里的山峰.
如果你增加光频率的强度, 在网络摄像头的强度之间的关系, 不同的频率变化显著. 如果减少了在山谷进行的光强度测量他们几乎唯一的噪音.
最小和最大值之间的动态是非常小的,所以我们总是受噪声支配的饱和度等部位图形的部分工作.
还有些频率 (红外线和紫外线) 它们与显著较低的灵敏度检测出. 而这从彼此的摄像头极大地改变.
你不能做强度的校准,因为它只会在它被做了详细的条件是有效的. 只要你改变光的量, 网络摄像头, 和他的司机, 改变响应和校准程序不再有效.
由各种原因导致的产品的强度误差加在一起超过数十倍, 甚至数百频率极限.
希望有收购红外图像, 即,具有热成像仪, 您有什么建议,我该设备购买,但没那么贵? 经过一番研究,我来到了前视红外花费约245E,你认为怎么样? http://www.flir.it/flirone/ios-android/
谢谢
我很抱歉,但我们没有这些客房体验. 我们只处理事情,你可以建立自己和花费非常少,.
但是,请记住,这是不是一个真正的相机, 它有一个非常低的分辨率和周围的温度的测量精度 +/-5 摄氏度, 充其量, 如果材料你测量正确的发射. 在实践中很可能得到解决的几十度的测量误差.
所以,如果你想用它来查看他们花费在加热管将被罚款. 但要做到措施将更好地工作,一个简单的红外测温仪, 它是更加精确和便宜得多.
你好!
Theremino光谱仪V2.6并没有在Windows XP或Windows Vista的工作. 正常工作与Windows7的 . 你可以做任何建议,如何让它在Windows XP中工作?
谢谢
我们测试它在XP和它的工作原理. 能否请您指定错误?
也许问题是摄像头驱动程序?
你能看到摄像机图像?
你好,
Theremino光谱仪软件是一项伟大的工程! 谢谢你的.
能否请你允许出口谱文本文件或CSV文件?
谢谢!
你可以下载的版本 2.7 从这里:
https://www.theremino.com/en/downloads/automation#spectrometer
新的 “节省频谱” 按钮创建一个文件, 用的强度值从归一化 0 自 100%, 但请记住,一个摄像头,这些值都大大近似. 可测量的强度的有用的范围是非常小的和非线性. 一旦超过有效部位, 上或下, 测量误差变得巨大.
此外,摄像头连续变化的暗区的增益, 以补偿明亮的区域, 而摄像头驱动改变水平, 给一个漂亮的图片来看看. 所以这是不可能的校准垂直刻度.
所以,你得到的只是一个你所看到的副本,不能用来做强度测量.
你好 Livio,
这下好了! 我喜欢它.
非常感谢这个附加功能 (写入数据文件).
你好, 涉嫌化工和重矿物喷雾流等。. 我想知道,如果本网站上的微尘传感器, 他们可以检测重金属 ,谢谢
尘埃传感器 “看到” 灰尘,我们可以看到我们自己, 当太阳光的薄梁通过窗口来, 在黑暗的房间. 对于不重或轻金属是区分, 微小的花粉粒, 猫毛, 绒毛等的球. 它们可以或多或少地由光反射区分粒子的不同尺寸. 因此,它不会帮助你在这种情况下,.
这个网站的传感器没有可能揭示分散在大气中的任何chemtrails颗粒. 那 (如果有), 他们将被稀释,即使是昂贵的分光光度计可以揭示.
唯一的办法是用分析试剂可用. 这些分析,然而,结果显示,只有一个组件. 你应该知道提前寻找以使用权试剂什么. 所以,我们要做这样的搜索, 你应该得到你的样品,并把他们在化学实验室, 指示哪个分析物质. 更大量的物质, 和稀释, 并增加了时间和成本.
他们许多人已经制成,这些测试没有发现任何超过农业平常恶污染物和废气, 比什么都高1000倍,可以从飞机上喷. 即使从飞机不会意外放电数材料磅, 来到地球之前,将被稀释为可检测或由数百万平方公里的道路和田野的成千上万吨的污染物,否则不堪重负仅次于美国.
克劳迪奥Silvaggi问我们:
你好, 我的名字是克劳迪奥,我正在寻找一种方法来衡量从罗丹线圈,该线圈放置在磁场具有约120MHz的的进动拉莫尔频率内的频率. 我需要对如何实现这一一些建议. 谢谢, 克劳迪奥 ·
答复
你好, 不知道你打算如何使用罗丹线圈,而且要记住, 99% 什么是写在它的幻想或包含错误. 的错误,对于熟悉电子出现非常明显. 所以,你将最有可能无法衡量什么, 如果没有干扰,由于实验误差.
各地要测量频率 120 兆赫你应该使用一个频率计数器. 但是,你应该给它一个有效信号来测量, 所以首先你应该前置放大的信号, 知道使用哪些电路, 等等......也许你需要一台示波器来微调电路. 一旦做到这一点, 测量频率将是最简单的一部分.
这可能是有用的装置是连接到所述USB的SDR接收器. 这个装置是一个无线接收, 它使频谱的从分析 30 MHz到过度 1000 MHz, 并且也很敏感.
我们的SDR的应用程序是在这里, 阅读说明书.
https://www.theremino.com/en/downloads/automation#sdr
但是我的建议是让他走. 如果你不知道要寻找什么的, 如何衡量它,以及如何构建电路, 你将无法衡量什么是有道理的. 倘若一些真正的电子计量有关这个主题的存在.
当然有些事情,我们的科学还不知道. 但最有可能他们是无法衡量的电信号的方式. 也许他们不是衡量在所有, 因为他们可能会超出我们所知道的量子限制.
你好,
我想提出的氡气检测仪: theremino – 离子室. 我在哪里可以找到完整的项目和在哪里可以找到materali指示?
谢谢
如何建立它在这些网页解释:
https://www.theremino.com/hardware/inputs/radioactivity-sensors
https://www.theremino.com/blog/geigers-and-ionchambers/ionchamber-improvements
如果他们是太复杂了,你可以问阿莱西奥 (那些简单的和经济的) 马尔科 (这些专业).
该邮件是在这里阿莱西奥:
https://www.theremino.com/contacts/producers
马克的电子邮件就在这里:
https://www.theremino.com/contacts/about-us#marco
伟大的项目! 我有一个关于该设备的一些问题,我将不胜感激,如果你能帮助我:
1- 这是否谱仪给出的结果 (光谱输出) 定量 (x和图表的y轴的) 曲线?
2- 如是; 什么是在谱图y轴的定义? (强度? 电源? 能源?) 什么是SI单位?
3- 我们假设为正常设备y轴示出了强度水平. 如果结果示出在频率上的强度分布然后是有可能我们通过从面积积分获得强度的量下,通过间隔弯曲 [F1 ,F2] (视觉频率窗口)?
谢谢!
英语
我们的光谱仪采用了摄像头和网络摄像头的目的是给类似人眼看到的图像. 网络摄像头 (和他们的司机) 不是用来进行测量, 所以它们的输出信号是高度非线性的,不稳定的.
该信号在上部被压缩并通过浸没在下部的噪声. 从而使相当线性的部分 (或者,可能是与线性化的算法) 过于狭窄和不稳定对任何实际用途.
此外, 信号依赖于大量的调整, 其中一些是自动的,不可控的,因为它们是在驱动器内部进行. 最后, 每个网络摄影机模型的行为不同电,并且具有以自己的方式处理数据的驱动器.
因此, 只有频率测量可以使.
意大利语
使用网络摄像头和摄像头我们的光谱仪的目的是给类似人眼看到的画面. 该摄像头 (和他们的司机) 它们不是设计来进行测量, 使得它们的输出信号是高度非线性的,不稳定的.
该信号在上部被压缩并通过浸没在下部的噪声. 到的部分合理线性 (或者谁可能将算法线性化) 这是过于狭窄且不稳定的任何实际应用.
此外,信号依赖于大量的调整, 其中一些是自动的,不可控制的,因为驱动器内部进行. 最后,每个网络摄影机模型以不同的方式电气行为,并且具有以自己的方式处理该数据的驱动器.
所以,你只能让频率测量,而不是在强度
你好,
Theremino光谱仪软件是一项伟大的工程! 谢谢你的.
能否请你允许出口谱文本文件或CSV文件?
谢谢!
你可以下载的版本 2.7 从这里:
https://www.theremino.com/en/downloads/automation#spectrometer
新的“保存谱”按钮,创建一个文件, 用的强度值从归一化 0 自 100%, 但请记住,一个摄像头,这些值都大大近似. 可测量的强度的有用的范围是非常小的和非线性. 一旦超过有效部位, 上或下, 测量误差变得巨大.
此外,摄像头连续变化的暗区的增益, 以补偿明亮的区域, 而摄像头驱动改变水平, 给一个漂亮的图片来看看. 所以这是不可能的校准垂直刻度.
所以,你得到的只是一个你所看到的副本,不能用来做强度测量.
你好 Livio,
请你能帮助我的信息如何在Linux PC上使用的Thermino光谱仪软件.
我已经下载了Theremino光谱仪软件V2.7,并试图在我的Linux运行 (薄荷) 用酒,但打开时我得到这个消息机:
“不能打开: 0 圆刚BDA模拟采集”
和视频输入设备的选择是不可用的,它不拿起我的网络摄像, .
我也尝试过失败对我的VirtualBox Win XP的机器上运行Theremino光谱仪软件.
我读了Theremino的网站在Linux页面上, 如果一个应用程序使用USB设备 (举个例子: 网络摄像) 那么我应该使用单声道,而不是葡萄酒, 那是对的吗? 我从来没有使用单声道和不知道从哪里开始.
我会很感激,如果我能能在我的系统上使用该软件.
谢谢, 大卫
您好大卫,
即使没有将虚拟机等读取的数据从一个网络摄像头是相当困难. 许多事情都可能出错, 首先是摄像头驱动程序是为每个操作系统的不同.
你可能无法即使葡萄酒和Mono, 这是非常难用 (你应该重新编译一切与SharpDevelop的,即使你成功, 几乎可以肯定将无法正常工作).
随着虚拟或许你有机会…
当我写了“无法打开: 0 圆刚BDA模拟采集“你应该点击. 你应该弹出一个列表,并与你的摄像头选择它.
如果未列出您的网络摄影机,然后我不知道你能做些什么.
你好,
什么是显示红外极限 / X轴范围 ? 它是在一个回答说:: …1200NM ?
没有下载软件, 然而, 但也有可能高达工作 1700 NM … 或者我/我们不得不延长 / 修改软件?
问候
拉尔夫
我们已经发表了超过 120 应用 … 所以我想你在谈论的Theremino光谱仪.
光谱仪刻度可以从被修剪 50 纳米至 2000 NM.
但是,这仅适用于软件.
我不认为你将能够达到这些限制与硬件.
你应该:
– 不同的旋转元件和审查衍射角.
– 使用网格与不同数量的每毫米线, 以便能够留在由网络摄影机看到有用的领域.
– 使用的镜头,让那些通过极端的波长 (我不认为他们存在, 在自己的位置特定反射材料和抛物线用于)
我安装的光谱仪V2.5和V2.8我的系统上Win10-64 Pro的 (10.0.18362.449). 不幸, 该软件不显示来自任何摄像机. 输入窗口是灰色的. 显示没有谱. 但相机LED是怎么回事. – 嗯. 我用了两个摄像头 (微软VX-7000和信任网络摄像头) 两者相同. 一个Windows应用程序下是完全这些工作.
开始Sprectrometer具有管理员权限,并在仿真模式 – 所有的时间相同.
任何想法 ?
随着Windows10-64 Pro和所有的摄像头,我们测试它的工作原理.
尝试删除INI文件.
尝试使用控制视频 (条例和格式面板) 然后更改分辨率和压缩.
谢谢 Livio,
已删除的INI文件. 无法更改压缩 (是在框中只有一种格式) 并测试的所有决议, .. 没有.
你有什么调试选项在你的程序,所以我们可以找到 .. ?
在Windows协议我觉得是绝对没有.
已经测试 (同样的相机) 1O的Windows下的企业第二台PC上 (10.0.18362.418) 和作品. 现在调出操作系统最新版本,然后看看会发生什么.
也许非工作系统需要安装的东西. 例如一些压缩驱动器.
也尝试重新安装DOTNET的 3.5 和 4.0
大家好,,
我需要一个资料片.
我有一个微微V4.1套件. 我的计划,一切似乎做工精细. 对于供电电压为5V,现在连接环境传感器 (在ADC输入也不会消失,因为在的Wi-Fi使用). 我想问问是否应该先于阻力 (你可能告诉我如何) 传感器输出和微微试剂盒的输入端之间,因为我不理解, 微微试剂盒的数据表, 如果输入接受信号高达3.3V.
我也从数据表中读取3.6V最大微微套件的电源就是为什么我有一些’ 混乱的.
什么是错误的这一解释?
谢谢
贾科莫
的ESP32的输入 (就连主) 从工作 0 只有在 3.3 伏特.
如果你有一个上升的信号 5 伏可以放置一个严重的阻力,从10K到限流. 但部分,从方式 3.3 只有在 5 伏将被限制 3.3 从内部保护二极管芯片伏, 并且将不再被测量 (例如用ADC).
所以,如果你只是一个ON / OFF信号可以使用串联一个电阻, 但测量从零到所有的变化 5 伏应该介于电阻分压器, 例如4.7K串联,然后接地10k的.
芯片ESP32的力量是最大 3.6 伏特. 但该芯片是由稳压器供电 3.3 伏是在船上PICO_KIT. 因此,必须从饲料 5 伏特. 它可以通过USB连接器提供5伏特, 或通过使用PIN标记5V和GND.
鉴于CHIP ESP32被送到 3.3 伏其信号 0 只有在 3.3 伏特, 传入和传出.
———————-
虽然我们关于这个问题我写的一个重要注意的是,我们发现在过去的几天对步进电机的输出工作.
1) 当ESP32的输出超过几十皮法的飞行容性负载, 例如,屏蔽电缆,一米这已经由 50 AI 300 PF, 甚至长电线连接几十厘米…
2) 更糟糕的是, 当这些输出被发送的是经常变化的信号, 来我PWMöGLI步进 (正在建设)…
在这种情况下,可能会发生任何形式的缺陷, 在信号和通信甚至亏本错误.
这些缺陷的发生是因为在换向ESP32不限制在合理的值的输出电流 (例如, 10 但) 但是,做所有,它可以加载带有能够给出最高电流的能力. 从仿真似乎到达 3 安培, 绝对不会是真实的,但 “保存” 出夸张的力量创造两类问题.
1) 开关的谐波干扰与WiFi信号.
2) 电源开关时让位并发生各种错误.
幸运的是有一个简单的解决方案: 与每个输出dell'Esp32必须驱动容性负载超过几十皮法的串联一个电阻.
从一个电阻 330 欧能适合大多数情况下. 随着该电流值被限制为大约 10 mA和管理,以驱动负载从数百皮法 (例如,从几米屏蔽电缆), 与方波信号达到 300 千赫, 甚至有点’ 另外.
希望驱动更高的容量或增加发射频率, 你可以降低电阻高达 100 欧姆. 更不能使人信服, 为了避免上述开头的问题.
然后用 100 欧姆和能力 300 pF的,你可以起床 1 或 2 MHz. 虽然与 100 欧姆和能力 30 PF, 你可以去了 10 或 20 MHz.
这些计算是确保一个方波,相当陡的前沿, 即切换的时间的总时间的不到十分之一的时间.
谢谢 Livio
早上好, 许诺销售是由一个委员会的ESP套件-01 (ESP8266家族的Arduino那么最终用户将陪伴进纸器, 继电器等元器件 ) 与SW在船上和手机应用程序, 我要问的CE标志? 谢谢
如果这是一个产品面向最终用户, 甚至更多,如果在超市出售 (超市和商店, 带框, 起泡, 使用说明…) 那么你应该申请CE标志.
但是,如果你卖掉它在eBay, 在形式 “组件的DIY”, 并考虑一个事实,即它是在低电压,绝对没有危险操作的设备, 你或许可以把它卖掉没有问题,即使没有CE标志.
早上好,
我做了分光光度计 “家”, 然后使用Theremino,我制作了两个用于ITT课程的视频. 地址是: https://www.youtube.com/watch?v=z_yrlyJW21Q 和 https://www.youtube.com/watch?v=ogCmaEe3ub8.
有好的一天, 西尔维奥
感谢您分享实验.
我们还在此页面上向您的视频添加了链接:
https://www.theremino.com/downloads/automation#spectrometer
我希望将AI Thinker ESP-32 CAM用作Theremino光谱仪的网络摄像头. 我想知道是否有能力修改程序以利用IP摄像机? 如果不, 我也无法通过网络浏览器查看ESP-32 CAM. 这里有没有人成功地将ESP-32 CAM用于光谱仪, 如果是这样,我将不胜感激,知道您如何做到这一点.
我的光谱仪工作正常,但无法校准X轴. 我使用的相机和光栅大约 90% 扫描宽度的 400 至1000nm. 当我在图表上调整X限制时,我不知道如何获得颜色以匹配比例尺. 刻度尺读取的波长很好,但是颜色偏向蓝色. 我想念如何调整颜色以匹配数字刻度. 我可以在X轴上调整颜色位置还是仅在这种情况下必须在光谱图模式下使用光谱仪?
英语
您需要在光谱中创建可识别且引人注目的线条的光源.
最好的是荧光灯.
然后,您必须使用右下角的按钮 “修剪规模”
然后,您必须使用鼠标左键在标尺上方拖动两个黄色正方形,并使它们与光谱特征峰的右纳米相对应.
说明中对所有这些进行了更好的解释, 阅读说明书.
并确保您从我们的网站下载最新版本的光谱仪.
意大利语
您需要一盏在光谱中可识别的明显线条的灯.
最好的是荧光灯.
然后,您必须使用右下角的按钮 “修剪规模”
然后,您必须用鼠标左键将两个黄色正方形拖到刻度上方,并使它们对应于光谱特征峰的右纳米。.
说明中对所有这些进行了更好的解释, 阅读说明书.
并且一定要从我们的网站下载最新版本的光谱仪.
回答正在问的阿尔贝托(Alberto):
“带两个激光, 只有在 532 纳米 660 NM, 显示的范围是从 260 NM 在 1470 NM. 对我来说似乎太多了: 有用的部分非常压缩! 我看到您发布的示例光谱大致来自 350 NM 在 1000 NM. 这是一种庄稼?”
答复
这两个激光器是正确的, 绿色和红色,真的是 532 和 660?
不要相信激光供应商写的东西. 也请按照帮助中的指示使用荧光灯进行测试, 给你两行 436 和 546 绝对安全.
晶格来自 1000 每毫米线数或一张CD ?
CD每毫米有几行,因此变宽了一点, DVD会更好, 但也许会扩大太多, 来自的晶格 1000 行明显更好 (也作为亮度) 您可以在eBay的Lello上找到它 (在ebay上的maxtheremino卖方).
通常带标线的范围从 1000 线从大约 350 大约纳米 1200 NM
但可能会有所改变’ 取决于网络摄像头的目标
我们的某些图像范围从下到下 400 纳米至刚好 700 并通过调整相机图像下方的两个框“开始”和“结束”来完成.
但是,要提高分辨率,真正重要的是:
– 尽可能拧紧插槽
– 认真专注 (很难做但很重要)
– 使图像中的线垂直 (旋转标线)
– 仅使用图像垂直线的一小部分
感谢Livio!!!
我解决了. 解决方案是调整字段 “开始X” 和 “优良X” 在房间图像下方. 我没注意到他们的存在. :-)
我将在我的站点上创建一个专门用于光谱仪的新页面; 我将向您显示网址.
我在这里!
我刚刚在我的网站上发布了一个新页面. 她在这: http://www.albertomarturini.it/spettrometro.htm .
再次感谢您的所有建议.
使用光谱仪,您可以获得出色的图像,并且我已经浏览了您的站点,其中包含许多有趣的页面, 我明天有一些’ 读书. 感谢您分享您的研究.
我想在树莓派pi4上安装热敏光谱仪. 什么是最好的安装方式?
