Aceasta pagina este dedicata pentru comentarii şi idei pentru module de Master şi Slave
Unii utilizatori au întrebat cum să se aplice o sursă de alimentare externă
Cea mai simplă soluţie este să utilizaţi un HUB USB cu 5 Alimentator de volti 5 Exteriorul volţi. Unele dintre aceste hub-uri pot ajunge chiar până la 3 Amperi şi peste. Dar vă recomandăm că tu nu exagera curentul maxim, pentru a evita riscul de ardere contactele delicat de porturi USB.
În cazul în care sistemul este compus din Master şi sclavii ar putea fi utilizate adaptoare vizibile în partea de jos a acestei pagini: www.theremino.com/hardware/Actuators
Adaptoare poate opri, şi produse alimentare, întregul lanţ de sclavi sau acestea pot fi utilizate pe o singură acţionare, interponendoli între Pin de InOut şi l ’ de acţionare cu extensia standard.
Aceste considerente se aplică să aibă mai multă putere pe pinii de InOut şi nu să se hrănească modulul coordonator la exterior ’.
În toate cazurile, vă recomandăm că nu exagerati cu curentul maxim şi utilizează o sursă de alimentare protejate împotriva scurtcircuitelor. De asemenea, asiguraţi-vă că ea nu produce zgomot şi vârfuri de tensiune cînd ei a lega la 220 Volţi.
În caz de actuatori cu curentul puternic de înainte de a continua externe de alimentare încercaţi un condensator de 4700 UF între + 5V şi ground. Condensator pot fi sudate la master, sau puteţi folosi PIN-ul a rămas liber pentru a accesa +5 şi la sol şi conectaţi condensatorul cu un conector de sex feminin mici.
În cazul în care este într-adevăr necesar pentru a hrăni PIN maestru la extern ’ face ca în această imagine.
——————————————
Maestrul a condus nu porneşte
Dacă condus pe maestrul va activa pe nu nu aduce sistemul de eşec USB sau în drivere Windows, Este mult mai probabil să fie la fel de condus.
——————————————
Pentru “vina” Alessio sunt aici’ Am lins, de asemenea, urechile mele de lectură potenţialul’ de theremino. Frumos loc de muncă. Am vrut să întreb dacă există un tutorial despre cum să utilizaţi filele cu instrucţiuni pas cu pas pentru a face mici experimente pentru a ajunge la ceva complex. Am venit pe trei şi jumătate de milioane de becuri, dar nu pot’ unitate lucru afurisit riscul de rupere-le pe toate :) Bună ziua luca
Theremino şi’ un proiect de mare, compus din multe părţi diferite, Acolo’ un tutorial. Site-ul în sine şi’ tutorial.
Porniţi-l în jurul un pic’ aici şi un pic’ Li, şi citi ceea ce vă mai interesează.
Veţi putea citi despre primii pasi: Theremino_Handbook_Lessons_1 -2
află aici: https://www.theremino.com/downloads/documentation
bună
Livio
=================================================
Copiez aici o întrebare la Luca care pot’ afectează mulţi utilizatori.
=================================================
Bună ziua Livio.
Am fost regizat vă Alessio IK5PWR.
bună, si bine ati venit la Thereminomani.
Vroiam sa te intreb cateva informatii pe theremino.
Eu am un vechi Spectrum Analyzer de Marconi care ieşire analogică plotter X Y. Pentru X tensiunea variază de la 0 la 10V și prin 0 la 2 .5V. Văzut nevoia’ Imprima ceea ce am vedea un video m-am gândit mi-ar folosi acest card, În mod evident cu atenuator pentru axa X.
Şi’ puteţi face această aplicaţie împreună cu programul de HAL sau extrapola un fişier text numerice pentru utilizare cu Excel?
Cu siguranţă! Doar să se adapteze la tensiunile noastre intrări ADC ( 0 V la 3.3 V )
În toate cazurile în care părţile cu o gamă mai mare de adaptare nostru este posibil cu două sau trei la cele mai multe rezistenţe (În cazul în care aveţi nevoie pentru a măsura tensiuni negative)
Şi’ cel mai bun pentru a evita orice soluţie complexă, care include operaţionale, diode, şi tranzistori, pentru a elimina problemele și ajustări (calibrare imperfecte de zero, vine cu temperatura etc.)
Să exploreze tema ADC, în secţiunea site-ului “APLICATII” în parte descriptivă “MIJLOACE DE MĂSURARE”, în partea de jos a paragrafului recomanzi pentru detalii la dosar “Theremino-instrumente de măsurare", Eu nu pot găsi acest fişier pentru detalii, tu ai să-mi dea un indiciu plus? Sunt interesat să utilizaţi ADC pentru a citi tensiuni variind de la tensiuni negativ la pozitiv prin care trece prin zero.
Adaptarea cu rezistenţe este atât de simplu şi cazuri care necesită speciale sclavi sunt atât de rare care, probabil nu utilizează o parte “măsurători de precizie” foarte curând, sau poate nu, sau altcineva va ca sistemul nostru este complet “Deschis”
Am vrut să cumpere o theremino, dar văd că unele placi de expansiune nu sunt disponibile, tu trebuie să le construit sau sunt în producţie pe termen scurt?
Va fi în producție în termen de câteva luni. Dar nu aveţi nevoie de file suplimentare care comunica prin serial “Sclavi”. Ai nevoie doar de un maestru pentru că seria nou Master 6 Generic, configurabil PIN-ul cu care poti sa faci totul. Începe Noţiuni de bază o diplomă de Master şi pentru a face prieteni pe ieftine, în viitor, Dacă este necesar, Puteţi adăuga Master şi sclavi la va.
Vă mulţumesc şi felicitări pentru munca ta.
Salutoni Luca.
Multumim, de asemenea, ne, probabil se calculează un separator va uşor, eventual, foloseste LTspice pentru a face faţă, a verifica şi de a simula.
Folosi valorile de rezistenţă în jur de 100 k si 10 k, in caz de tensiune negativă pe rezistor treia conectaţi-l la +3.3 conectorul ICSP de master.
Vom revizui-le şi să ne trimiteţi, eventual, diagrame şi calcule,
bună
Livio
salut, Mi se pare foarte interesant acest proiect, I a urma mca reţeaua de radioactivitate şi se pare foarte bine realizat.
Am vrut să ştiu câteva lucruri despre theremino:
1) Când va sclav cupon?
2) Având de a face un control automat care citeste temperatura senzori (termocupluri/ntc-ptc), senzori de presiune analogice, tensiuni şi curenţi, senzori rezistenţi, Mi-ar trebui pentru a le afişa pe un ecran stil data Logger, cu curbe specifice, fiecare senzor, Ce pot folosi pentru a afişa datele care ies din theremino. Există deja’ un program de data Logger cu posibila sansa’ Setare alarmă stabilite anterior exemplu.
Aştept cu nerăbdare să vă explicaţii
Vă mulţumesc în avans
bună
Carlo
1) Ar putea fi gata în câteva luni, va începe producţia, deoarece există puţine cerere ca singurul maestru va face acelaşi lucru şi cheltuiţi mai puţin. Şi’ de asemenea, posibil să se utilizeze mai mulţi coordonatori înmulţind pinii de InOut la va. Dacă aveţi nevoie de sclavi ai putea cere Ennio unele prototip de mînă asamblate (ecran imprimate pe PCB, bine sudate si incredere ca aceste masini montat în) Aveţi posibilitatea să scrieţi-l la: artistic@theremino.com
Totuşi la începutul, chiar şi cu sori 6 InOut un maestru pin, Există atât de multe lucruri pentru a experimenta şi de a studia pentru a rămâne angajate pentru cel puțin un an. Te sfătuiesc să începeţi cu un maestru şi vă familiarizaţi cu multe posibilităţi de comunicare sistem Theremino, aprofundeze cunoştinţele despre sloturi (pentru a comunica între procesele) şi cu mai mult 20 InOut tipuri care aveţi posibilitatea să configuraţi pe fiecare Pin.
2) În prezent, nu există nici un software care face exact ceea ce trebuie, dar le puteţi face cu uşurinţă prin modificarea unul dintre exemplele deja existente. Vom începe prin a localiza un software similar necesare (ca un meniu), apoi copiaţi întregul proiect şi schimbare nume şi inscripţii. În cele din urmă vă ştergeţi ce nu trebuie şi adăuga lucruri pe care aveţi nevoie, În cazul în care acestea sunt simplu cum spui tu un expert in DotNet ar lua câteva ore. Dacă sara’ Am nevoie pentru a începe şi apoi editaţi-l și le Continuaţi-vă. Pentru trafic în acest fel serveşte Visual Studio Express 2008 sau 2010 (construit cu pasiune si precizie de Microsoft, Acestea sunt locuri de muncă de înaltă calitate cu zero bug-ul gratuit – Toate programele noastre sunt scrise cu 2008, cei care folosesc 2010 trebuie să le converti, Dar suficient 30 secunde)
Pentru programe mici chiar nu ar trebui să deranjeze Visual Studio, L-ar folosi Theremino_Script (Descarca, Deschise “Exemple simple” / “Vb WebBrowser.” şi a vedea cum a fost posibil să se scrie un WebBrowser întreaga – complet funcţional – în câteva rânduri)
Un alt, minunat posibilitate este de a transmite date la MaxMsp (sau similare) şi de atunci încolo sa grafică şi multimedia de utilitate, care sunt o avalanşă, gata, bine documentat pe net si utilizabile fără scriere un singur linie de code. În acest sens a se vedea filme https://www.theremino.com/downloads/foundations părțile pe Max/MSP, UDP şi OSC
Dar înainte de a începe proiectarea aş recomanda vă petrece mult timp faci teste practice cu cel puţin: 1 servo control, unele LED-uri montate pe o femeie la 3 CODUL PIN, 1 Potentiometru, senzori de lumina, senzori magnetici, de temperatura etc..
Apoi mi-ar recomanda, de asemenea, să construiască unele mici butoane capacitive (cupru vetronite pătrate pe o latură cu 1×2 cm) şi glisante (triunghiuri un pic’ lung) pentru a explora posibilităţile de a face tastaturi şi proporţională controale. Apoi va trebui să descărcaţi toate programele deja disponibile, şi să încerce să le conecteze la Master şi senzor de învăţare aşa’ pentru a configura HAL, PIN-ul si Slot.
A făcut asta (Deci, dacă te întorci la faptul că după Crăciun) este posibil să aveţi pe parte cunoştinţele necesare pentru a face un proiect bun şi, probabil, de asemenea, va deschide posibilităţi neaşteptate şi posibile simplificări.
El continuă să scrie orice îndoială şi idee nouă, Nu este o tulburare, Într-adevăr! Ceea ce scrie aici este de ajutor pentru toată lumea.
bună
Livio
Ieri am primit de master şi am început imediat să-l cunosc.
Aceasta dupa-amiaza am descarcat Hal şi am experimentat cu butoane, LED-uri şi chiar servo. acum, primul lucru pe care vreau să fac este stick o pas cu pas. Apoi Descarca toate software-ul şi începe construirea braţul robotic.
Hal este foarte uşor să vă conectaţi intrările şi ieşirile. Cred ca azi m-am întors pe un led controlate de către o celulă fotoelectrică si chiar am incercat cu un termistor. Desigur, veţi vedea condus dispărea dacă acoperi sau de a descoperi fotoelectrică sau termorezistent, şi chiar şi grafica sunt fantastice.
Eu sunt pasionat…. Vorbi în curând.
Perfectă, Acest lucru este exact spiritul în care am lucrat pentru ani, vă mulţumesc!
Sfaturi pic…
Robul
—————————————————————————————-
Fiţi atenţi să folosească servo de mică putere şi pune un condensator pentru cel puţin 1000 UF între masă şi +5, altfel master poate pierde comunicare şi opri intermitent când se mută de servo. Acest lucru se întâmplă deoarece unele slujitor consuma o mulţime de putere, şi toţi cei mici, în timpul ideea pe scurt să depăşească USB 500mA, care prevede. Nu rupe nimic, dar devine plictisitor a apăsa “Recunoaşte” pentru a reseta comunicarea.
Motoare pas cu pas
—————————————————————————————-
Acum puteţi selecta încă tip Pin “Pas cu pas” (Suntem finisare firmware-ul) apoi, Dacă îți dorești să le folosească, trebuie să utilizaţi două PIN-ul de tip DigOut pentru fiecare motor de un cod pin pentru direcţia şi unul pentru treptele de pas.
Pentru a conduce pas cu pas vă va recomanda o Pololu A4988, rediculously, au microstep, ei ajusta şi zbura în 4 fire (Escrocherii în 6 firele sunt mult mai rău pentru probleme de curenţi inversă emf)
Site-ul Theremino
—————————————————————————————-
Pe site-ul există o mulţime de informaţii şi, uneori, nu este uşor de găsit, Din fericire exista butonul “Căutare” care functioneaza foarte bine, şi atunci când eşti în pagina utilizaţi CTRL-F
bună, bun duminică, Asteptam rezultatele cercetării dumneavoastră viitoare, scrie-le aici, Deci va fi util tuturor şi bun venit printre noi thereminomani.
Astazi am experimentat cu un mic pas cu pas, demontat de pe un hard disk rupt. Am folosit uşor conducătorul sparkfun. Am observat că pinii nu ar fi ieşit, dar a fost suficient doar un RS uşor driver, şi acest pin a fost de a fi sau robul sau pwm.
Oricum l-am experimentat cu tot felul de ace, şi numai pe astia doi am avut wrap-scuter (Deşi răsuci ca şi când el a plăcut).
Cu siguranţă că ar fi o realizare pentru dezvoltarea HAL Steppere.
Acum ce vreau să fac este Aflaţi mai multe despre script-ul, pentru că aşa cum am înţeles din abilitatea de a scrie programe pentru a rula pe theremino.
Până data viitoare.
bună
Augustin
Muta stepper cu doarL
——————————————————————————————-
Legatura cu firul singur DIR (direcţia) ar trebui să nu se executa motorul dar doar modificarea direcţiei (În cazul în care DIR este partea de jos merge într-o direcţie în cazul în care DIR este mare ar trebui să fie în altă parte)
Dacă motorul se transformă cu DIR doar de mers pe jos se datorează faptului că fire pas deschidere stânga ia zgomot.
Pentru a face merge motoare pas trebuie să conectaţi fire şi pasul doi pini configurat ca DigOut
dar apoi. aşa cum poate aţi observat, Le puteţi muta cu HAL numai – sau mai bine – Puteţi muta dar numai manual, un pas la un moment dat.
Pentru a testa legăturile cu HAL doar trebuie să vă mutaţi cu mouse-ul PIN-ul care este conectat la pas. Fiecare dată când treceţi de la 0 în 1000 motorul trebuie să pas (pas în limba engleză)
Apoi trebuie să modificaţi starea PIN mouse-ul conectat la DIR (la 0 în 1000 sau de la 1000 în 0) şi apoi încercaţi să mutaţi PIN-ul de paşi
Trece de la software-ul
——————————————————————————————-
Pentru a muta rapid cu motor este nevoie de unele software-uri suplimentare, Poate un script care ridică şi scade fire pas în viteză regulat.
Am facut un script de test, care trimite impulsuri la slot 1 cu viteza reglabila descărca de aici: https://www.theremino.com/files/ThereminoScript_SlotOnOff.zip
În fişierul ZIP veţi găsi un executabil care funcţionează acum şi script-ul cu care a fost făcută. Puteţi să editaţi-l şi face un controler de motor pas cu pas real.
În plus faţă de trimiterea de impulsuri ar trebui să oprească atunci când ajunge la destinaţie… Nu este uşor şi nu va fi capabil de a merge foarte repede dacă nu treceţi la VbNet true (Nici un script) şi utilizarea de cronometru rapid cu tehnici “difficiline”. Sperăm că voi ajuta să fac.… de asemenea, ar putea fi utile pentru alte.
În viitor noul tip de PIN va simplifica toate astea, dar experienta cu script-ul va fi util oricum.
Theremino sistemul de software-ul şi scripturi
——————————————————————————————-
Ai scris “programe pentru a rula pe theremino” şi tu, probabil, voi aştepta pentru a rula programe în Master. Mulţi cred că acest lucru se datorează faptului că cu Arduino ai face ca acest lucru, dar sistemul Theremino este diferit. Theremino este o InOut pentru PC-ul şi toate software-ul rulează pe PC-ul (sau pe o gazdă, în general,) Acest lucru va forţa să fie mereu online, dar în schimb permite scrierea de software de înaltă calitate, Ar fi imposibil pentru a rula pe un Arduino.

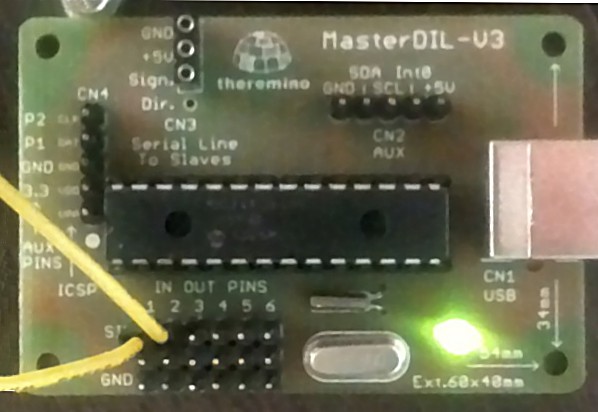

În căutarea la poza mi-a trimis: https://www.theremino.com/files/Img_1467.jpg
văd fire semnal conectat la ace 1 şi 2 dar nu văd firul care se conectează GND GND Master stepper driver. Cu siguranta se creează tot felul de boli şi “are motorul rula cum îi place” dar cele mai multe pot fi periculoase pentru starea de sănătate a căpitanului şi driverul pas cu pas.
Thereminici module nu sparge, Am de gând să doboare recordul pentru un an întreg cu fără întoarcere, dar noi suntem nu cer prea mult la noroc, doar o greseala prea şi totul arde.
Până când utilizaţi master si alte thereminici module alimentarea la USB, Va puteti odihni uşor. Dar Adauga module şi surse de alimentare externe pot fi foarte periculoase, Trebuie să fiţi foarte atent nu la spre misplace link-uri şi, de asemenea, ar fi bine conectare USB şi alimentare externă bunuri numai după ce face și dublu verificat toate conexiunile.
Unele surse de alimentare externe sunt prost făcute şi trage legături puternice atunci când nap off şi porniţi 220 Volţi (de cuie HAL de fiecare dată), cu aceste surse de alimentare este foarte important să aibă întotdeauna o conexiune teren bun că deţine bine conectaţi GND fiecare modul (ALIM >>> MASTER >>> PC)
Durează doar un moment cu firul GND care atinge şi nu atingeţi la momentul potrivit şi să se prăjeşte totul!
De asemenea, link-uri la motor cu pas sunt delicate, atingeţi şi nu atingeţi sau du-te pentru un scurt moment creaţi teribil peste care face fum instantaneu driverul pas cu pas (Acest lucru sa întâmplat doar pentru un utilizator cu acelaşi şofer să – Maestrul a rezistat, dar poate asigura că rezista întotdeauna)
Un alt utilizator a fost setarea curentă de stepper Pololu cu surubelnita si poate i-a dat o scintillina de electricitate statică… faptul este că CIP Pololu este instantaneu cu sufletul la GURĂ până!!!
– – – – – – –
Recomand conectarea modulelor şi electric continuu nu THEREMINICI toată lumea atenţia, Ajutaţi-ne pentru a continua cu înregistrarea incredibil de ZERO module rupt.
Bună ziua tuturor şi că electronii sunt cu tine.
Livio
Bună ziua Livio
Multumesc pentru Info.
Am făcut deja planuri cu pas cu pas şi easydriver şi ardu. Dar theremino eu sunt realizarea că este diferit si mai bine.
ai dreptate , Am ataşat gnd între Maestru şi easydriver. Dupa-amiaza am încerca, şi voi încerca cu fişierul.
Sunt foarte interesat de crearea de automatizari care alerga singur fără impulsuri umane.
Vom vedea……. Voi tine la curent informat.
Bună ziua şi bun de zi
Augustin
Interesantă ideea de a crea automatisme, se pare ca o idee evident dar in cuvintele tale se ascunde mult mai mult. Vom aştepta cu răbdare pentru căutările, bună.
Bună ziua tuturor, Tocmai am terminat de geiger şi eu trebuie să fac complimente pentru cei care au proiectat totul. Aş dori să înţeleg cum a sistemului, Am citit lecţii 1/2 sugerat de Livius, cineva poate indica unde să găsească alte? exemplu cum se aprinde LED-uri cu un buton sau alte.
Bună ziua din nou si Sarbatori fericite
bună,
combinaţiile posibile sunt infinite este imposibil de a face toate exemplele, dar odată ce aţi înţeles principiile întotdeauna este vorba despre acelaşi lucru şi devine uşor.
Citește cu răbdare fişier ThereminoHAL program de instruire (ajutor/instrucţiunile meniului)
Am sugerăm să citiţi, de asemenea, aceste pagini:
https://www.theremino.com/hardware/outputs/actuators
https://www.theremino.com/hardware/outputs/motors
https://www.theremino.com/hardware/inputs/sensors
https://www.theremino.com/technical/pin-types
https://www.theremino.com/technical/communications
https://www.theremino.com/technical/connection-cables
Şi poate că check out toate filmele de canal pe YouTube
http://www.youtube.com/user/ThereminoWorld
Citiţi un buton
——————————————————-
Pentru a citi un buton vă trebuie să conectaţi-l la un ac de oricare dintre semnalul şi sol (cele două extreme) şi să configuraţi pin (în programul de HAL) ca Dig_in_pu.
“Dig_in” Aceasta înseamnă intrare digitală (adică on sau off) şi “Pu” înseamnă utilizarea “Trage Ups” adica oferi un curent slab care “trageţi în sus” tensiunea atunci când butonul este deschis.
În cele din urmă veţi primi semnalul contrare (1000 cu butonul deschide şi zero, cu buton închis) şi cu programul va fi capabil de a modifica aceste două HAL minime și maxime limite, chiar şi având pentru a înclina le, şi apoi trimiteţi-le la orice slot.
Ce face apoi cu acest semnal depinde numai pe tine, ai putea transforma pe un led, care este un alt cod pin sau se deplasează un servo, Acest lucru este de a înţelege principiul de comunicare între AC şi SLOT, un Consiliu: citit cu rabdare toate paginile site-ului.
bună
Livio
buna dimineaţa
Felicitări pentru munca şi filosofia cu care am urmărit
Cred că theremino pot face pentru mine pentru unele experimentarea cred deci să comandați. Întrebam unele informaţii, Dacă răspunsul, aşa cum este adesea cazul, nu atât de simplu, şi necesită intuiţii zbura peste, precum şi.
Informaţiile sunt acestea:
1)pentru a înregistra fişierele de pe pc-ul de senzori care citeşte acest lucru trebuie să adaug la sala ? https://www.theremino.com/files/DataLogger.zip
2)Pot citi cu uşurinţă senzori cu ieşire 4-20 dar?
3)Pot citi senzori de temperatura digitale DS18B20 (1-sârmă)
4) Pot citi tulpina ecartament tip http://it.rs-online.com/web/p/estensimetri/0308118/
Vă mulţumesc pentru atenţie şi mai presus de toate, sper că vă va fi capabil să se răspândească sistemul
bună,
Bine ati venit la thereminici.
1) HAL serveşte ca o bază pentru a citi sau scrie pin InOut prin USB
Data Logger este unul din multe aplicaţii care se bazează pe HAL
Se spune că data Logger se confruntă cu ceea ce ai nevoie dar s-ar putea fi uşor să-l schimbe.
Există şi alte modalităţi pentru a citi datele, ThereminoScript, VBNET, VisualBasic, C ++, CSharp sau programe vizuale, de asemenea, bloc tip să fie conectate cu altele, ca MaxMsp sau similare.
Şi în cele din urmă, există posibilitatea de a vă oferi ceea ce ai nevoie (sau de a vă ajuta să o fac.) la oricare dintre angajaţi, care devin din ce în ce mai numeroase de în multe domenii, prin radioactivitate la geofonia recunoaşterea semnalelor biologice, etc…
2) da, foarte usor.
Dispozitiv de alimentare 4-20mA în conformitate cu obicei 24 Volţi (dar, de asemenea, 12 Volti ar trebui să fie bine)
Eşec al aparatului 4-20 conectaţi-l la pământ printr-un rezistor de 100 ohmi 1/4 Watts (obicei rezistenţe de dimensiuni normale)
Conectaţi masa la masa de pinii de intrare de Master (Sarma neagra)
Conectaţi cealaltă parte a rezistor la semnalul de intrare PIN de Master (Galben de sârmă)
Nu Conectaþi firul al treilea a fost scat PIN (+5Volţi) Dar să-l gratuit.
Înfiinţat PIN-ul ca ADC pentru 16 Pic
Ceea ce veti primi va fi
> 20 Ma = 2 Volt > = eroare (dispozitiv de spart, care consumă prea)
20 dar = 2 Volti = maxim lectură
4 dar = 0.4 Volti = minim lectură
< 4 mA = <0.4 Volt = errore (filo scollegato o mancanza di alimentazione) Oppure in termini di valori standard thereminici da 0 a 1000 da 607 a 1000 = errore da 121 a 606 = da 4 a 20 mA da 0 a 120 = errore (sono tutti numeri con la virgola per cui la precisione è molto maggiore di quella che sembra qui) 3) Per leggere dispositivi 1-wire si dovrebbe fare un nuovo tipo di pin programmando il firmware o sviluppando un nuovo tipo di slave. Non lo ha fatto nessuno e ci sono molte ottime alternative immediatamente funzionanti, per cui se non lo fai tu hai poche probabilità di poterli usare. 4) Per gli estensimetri ci vuole un pre amplificatore apposito. Dovrebbero esistono già pronti e a buon prezzo quindi difficilmente li progetteremo. Dovresti trovarli da Phidgets o da Pololu o da LadyAda. Controlla che l'uscita sia 0..3.3 Volt e sei sicuro di poterlo usare anche con i nostri PIN (da configuarare come ADC) In genere tutti i sensori Phidgets e simili sono compatibili con i nostri pin. Solo qualcuno potrebbe avere dei problemi, eventualmente chiedi prima a qualcuno di noi.
Multumesc pentru raspuns. Între timp, iau un maestru pentru a face unele teste pentru a înţelege mai bine şi, eventual, a face mai multe întrebări direcţionate. În ceea ce priveşte meu folosind o aplicaţie unde se potrivea mine foarte bine ar fi fost acest lucru http://www.studiogeofaber.blogspot.it/2012/05/prove-di-involucro-per-il-comfort.html în cazul în care arduino worked fin dar dificultatea pentru mine pentru a face să funcţioneze (din cauza ignorantei mele în programare) a fost ridicat.
Oricum Multumesc inca o data, Eu voi fi inapoi cu siguranta mai târziu când am găsi timp pentru a face unele teste
Salutări
Giovanni
foarte bine, experiment cu un maestru, potenţiometre, a condus, servo motoare si ca este cel mai bun mod pentru a face prieteni cu sistemul de Theremino.
Am urmarit un pic’ site-ul (paranteză Kudos pentru activitatea inovative şi interesant) şi mi-am imaginat un fel de aplicaţii ar putea avea nevoie. Dacă aveţi nevoie de ajutor sunt mereu aici. Eventual, de asemenea, 0125 57290 (la 09 la 19 – inclusiv de sarbatori) sau prin mail la “Inginerie la semn theremino dot com”
Bună ziua Livio
Am citit cu atenţie mai multe note pe: “hygrothermal comportamentul de anvelopa clădirii” pentru a localiza nevoile specifice cu privire la numărul şi tipul de senzori.
Această cercetare ar putea beneficia de simplitatea sistemului Theremino care vă permite să:
– Puteţi adăuga senzori în orice număr şi schimba configuraţia rapid fără rescrierea firmware-ului.
– Uşor de citit toate senzori comune ca: temperatura, umiditate şi de praf în aer
– Au de securitate de a putea adauga noi senzori pe fly, tip înăuntru orice număr şi, de asemenea, nu sunt prevăzute la începutul.
———————————————————————–
Ca senzori de temperatură se recomandă:
———————————————————————–
Lm35 – Farnell 1469236 -despre 2 Euro – Nu are nevoie de etalonare și măsurare temperatura camerei în cadrul +/-0.25 grade Celsius şi -55 în +150 în cadrul +/-0.75 grade Celsius.
Senzor "501F" – Farnell 2191831 -despre 8 Euro – Nu are nevoie de etalonare și măsurare a temperaturii de -10 în 60 grade cu cea mai mare precizie. Copiez din foaia de date: "Cu o acuratețe de ± 0,1 K într-o gamă de 40 k (e. g. 5° C-45° C), senzorul este mai precisă decât un clasa F 0.1 (DIN RO 60751) Senzor de platină. Extins lung fire (> 10 m) nu va influenta acuratetea"
Aceşti senzori sunt ambele conectate direct la noastre conectori standard de trei fire ( GND / + 5 volţi / Semnal )
———————————————————————–
Cum vă recomandăm senzori de umiditate:
———————————————————————–
Mare Robot 4030 marelui-Italia:
http://www.robot-italy.com/en/hih-4030-humidity-sensor-breakout.html
Acest senzor este conectat direct la PIN-ul nostru, dar trebuie să acorde atenţie ordinea link-uri (AFARĂ şi + 5 volţi sunt schimbate între ele)
———————————————————————–
Ca senzori de praf vă recomandăm:
———————————————————————–
GP2Y1010AU0F ascuţite care pot fi găsite aici:
http://www.robot-italy.com/it/optical-dust-sensor-sharp-gp2y1010au0f.html
şi, de asemenea, aici: https://www.sparkfun.com/products/9689
Acest senzor este conectat direct la PIN-ul nostru, dar au 6 terminale care sunt conectate, după cum urmează:
Terminale 6 a noastra 5 Volţi (Roşie sârmă)
Terminale 1 a noastra 5 Volţi (Roşie sârmă) printr-un rezistor de 150 ohmi
Terminale 2,3 şi 4 noastre GND (Sarma neagra)
Terminalul 5 printr-un rezistor de 10 KOhm noastre un semnal (Galben de sârmă)
(Terminale numerele se referă la foaie de date găsite în site-urile indicate)
Notele de app spune, de asemenea, să adăugaţi un condensator 220uF între 5 Volţi şi sol.
— FII FOARTE ATENT CU ACEST SENZOR —
Poate face munca este mult mai complexă decât pare.
Citeste Fisa si app-note pe această pagină:
https://www.theremino.com/hardware/inputs/sensors
———————————————————————–
Alți senzori
———————————————————————–
Turism la robot Italia (puţin’ Draga), SparkFunk, Phidgets, Ladyada, Pololu si ca sunt tot felul de senzori, cu preţuri mari.
http://www.phidgets.com
http://www.robot-italy.com
http://www.pololu.com
http://www.sparkfun.com
http://www.ladyada.net
Dacă alegeţi senzori corespunzătoare pot fi conectate direct la 6 fiecare module Master si Slave, adăugând până la sute.
Astfel încât să fie atent pentru a alege modele cu 5 Volţi, fi conectat direct, Nu traznita I2C protocoale, 1-sârmă etc… pentru că altfel veţi pierde o mulţime de timp pentru a programului şi vă veţi pierde posibilitatea de a adăuga noi senzori în nelimitat.
îţi mulţumesc foarte mult, Nu ştiam că praf!, voi incerca, I a păstra achiziţie un maestru în zile ar trebui să… cu siguranta retrimite
Mai multe informaţii suplimentare pe praf şi umiditate senzori de pe această pagină:
https://www.theremino.com/hardware/inputs/sensors
Eu fac nişte teste cu senzori de temperatură lm35, pentru a citi valorile de tempe ghici temperatura trebuie să varieze valorile 0 E1000, Este că aşa? Dar nu am putut. Ai un exemplu practic cu citirea lm35?
Ar trebui să funcţioneze acum.
Valorii de ieşire a LM35 vale 0 Volţi ori zero grade Celsius şi 10 MV fiecare grad Celsius.
Noastre ADC citit o tensiune de 0 în 3.3 Volţi şi ao transforma într-un număr de 0 în 1000
0 Grade = 0 MV = 0.000 (HAL valorile din 0 în 1000)
10 Grade = 100 MV = 33.333 (HAL valorile din 0 în 1000)
100 Grade = 1 V = 333.333 (HAL valorile din 0 în 1000)
Desigur atunci ar trebui să utilizaţi aceste valori în mod corespunzător, Poate că divizarea ei pentru 3.3 pentru a le obţine în grade Celsius.
Dacă tu nu se poate scrie-l jos pentru mine şi am scris un mic Script care citeste Theremino, diviza 3.3 şi prezintă valoare finală în grade pe o caseta de pe ecran.
Poate ai putea, de asemenea, modificaţi valoarea MAX în HAL şi trimite valoarea deja modificate la sloturi, dar eu nu ar face asta la HAL, Mi-ar face după…
—————
În cazul în care aveţi pentru a citi chiar sub zero temperatură LM35 senzor cablare devine mai complex. Du-te citeste în foaia de date ca, Dacă nu se poate scrie mine şi am vom ajuta să o fac..
Multumesc pentru raspuns, totul OK. Valorile negative nu mă interesează pentru moment, de acum am încercat să familiarizeze.
Bună ziua tuturor
Am facut cateva teste cu un maestru şi un slujitor şi senzori de diverse. Am citit si recitit tot ceea ce am găsit.
Cineva mă poate’ Confirmaţi că am început să dau seama:
Mi-ar verifica l’ Orientarea mea panou solar cu doua fotocelule, în laborator circuitul funcţionează, în practică ( Hai sa incercam )
Sunt de asemenea interesaţi să afle cum tensiunea de panou, pentru aceasta te rog,
Ar trebui să măsoare la 30V.
Dacă cu un separator în jos cu 30V la 3V şi acest lucru este numărul 900 în Slot Viewer
Numerele 300 şi 600 Am corespunde 1V şi 2V ??
Dacă întrebarea’ …….. nu mă trata rău
Vă Salut cordial
În întregime corecte a 100%
Apropo, este o idee foarte interesant, Puteţi începe cu doar fotocelula şi în viitor Adauga software-ul cu fiecare idee noua. Cu script-ul un pic atunci poate face, de asemenea, mișcări de dovezi, Dacă mergi la dreapta tensiunea scade schimbare de direcţie şi în trei sau patru mişcări sunt cea mai bună locaţie. Sau ceva…
Aş dori doar să vă dau câteva sfaturi pentru valoarea de rezistenţe în divizorul de tensiune, Mi-ar pune-le la 100 k si 10 k, Deci destul de mare. Pentru două motive:
– consuma consum redus de energie (mai puţin de o treime din dar 30 Volţi)
– nu trimite prea mult curent pentru PIC (Dacă 10 k deschis sau care din neatenţie deconecteaza, sau plătește prost şi că nu lua legatura cu bine)
Alte sfaturi mereu esti atent sa nu trimita tensiune peste 3.3 Volţi la pinii de intrare, Dacă acolo is un rezistor de protecţie în serie cu firul galben sau un separator la 10 k până atunci PIC nu se sparge. Dar încă vă poate opri USB de transmisie, de îndată ce unul dintre pinii depăşeşte 3.5 Volţi (acelaşi lucru se poate întâmpla dacă atinge pinii cu mâinile şi -i dau un drum liber mic)
Ultimele sfaturi: Vă poate măsura, de asemenea, curentul a panoului cu o valoare de mici rezistor între masă negativă şi panoul. Valoarea trebuie să fie mic pentru a evita pierderea de putere și căldură rezistor. Tensiunea maximă la rezistor ar trebui să fie jumătate un volt sau mai puţin (Deşi acest lucru reduce precizia măsurării). Deci, dacă a fost curent maximă măsurat, De exemplu, 5 Amper, ar putea pune un rezistor 0.1 ohmi (în practică, o bucată de sârmă) și se măsoară până la 0.5 Volţi.
Dar vă recomandăm acest lucru “măsurare curent” Adauga un rezistor 10 k in serie cu firul galben care merge la pinii de intrare de Master aşa dacă rezistor pentru 0.1 Ohm seceding curent ar fi acelaşi minim şi nu sparge nimic. Un rezistor 10 k în serie cu intrare PIN-ul nu pierde tensiunea şi calculele pot pretinde că nu există, serveşte doar ca protecţie.
Livio sfaturi va multumesc
Am avut aşteptat, de asemenea, controlul curent dar nu rezistor în serie.
În ceea ce priveşte software-ul pentru mine şi’ tica, Nu am nici o idee unde să înceapă.
Bună ziua şi mulţumesc din nou
Luciano
Ei bine, Ei bine, începe să facă prieteni cu reacţii simplu care poate fi realizat cu numai HAL. Apoi, Când aveţi nevoie de ea, veţi învăţa, de asemenea, pentru a face unele script.
Bună ziua Livio
Te implor să riscocciarti,
MI şi’ a sosit praf senzor tip GP2Y1010AU0F, Am descarcat tot ce am putut gasi pentru a înţelege cum, dar mă trezesc cu incertitudini.
1° E’ drept care încălzeşte uşor atunci când şi’ în funcţie de
2° Este utilizat ca’ sau ar trebui să existe un capac
3° L’ aerul trebuie să treacă prin gaura centru, sau poate repara senzorul pe un plan
Am conectat firele ca ai explicat pe un răspuns
Buna ziua si Multumesc anticipat
Luciano
Altele decât enerva, le-aţi făcut foarte bine şi aş fi nu făcut ceva greşit am.
Nu ar trebui să căldură, Am citit din foaia de date care consumă mai puţin 20 dar, apoi trebuie să rămână crema rece, Sper că există o problemă şi că nu a trecut prea mult curent arde ceva.
Instrucţiuni a explicat în răspunsul dreptate dar nu-l mai mult dacă nu verifica bine tot.
Citiţi cu atenţie secţiunea întreg şi, de asemenea, pagina de senzor foaie de date şi AppNotes: https://www.theremino.com/hardware/inputs/sensors
Dacă nu puteţi găsi link-ul de erori încercaţi conectarea cu un rezistor de limitare curent de 47 ohmi în serie cu firul care poartă 5 Volţi la Theremino, Aceasta înseamnă a face greşeli curentul maxim ar 100 dar este dificil să se arde ceva.
Înainte de conectarea se pune un metru in serie cu firul (trecut întreaga scală curent de un amper despre)
Apoi colegii şi măsură pentru curent, Potrivit fișei, ar trebui să fie despre 20 dar
În cele din urmă măsură pentru o perioadă scurtă de timp şi dacă curentul este mai mare 50 dar există cu siguranţă o greşeală
N-am încercat-o şi nu am unul în laborator pentru a face comparaţii, astfel încât totul este posibil, de asemenea, că există o eroare în foaia de date care se face destul de rău.
Îndoieli şi gânduri aleatoare
——————————————————————————–
Fisa de date explică că gaura intră aer, aşa trebuie să rămână deschisă.
Ai pus 10 k rezistor în serie cu firul galben?
Poate au gresit si “părea să se încălzească” dar nu încălzit?
Lasă-mă să ştiu şi dacă se poate da-mi un apel la 0125 57290
bună
Livio
App-note (pe pagina 4) El spune că este nevoie de un rezistor de 150 Ohm între AC 1 şi + 5Volţi
În schimb în alte scheme publicat de sharp pare a fi un interne rezistor în serie cu LED-uri şi PIN-ul precedent 2.
(ca în diagrama copiat aici: https://www.theremino.com/hardware/inputs/sensors )
Cu toate acestea aş adăuga un rezistor de 150 ohmi în serie cu pin 1
În Note app spune, de asemenea, să adăugaţi un condensator pentru a 220 UF tr pin 1 şi 2
şi, de asemenea, spun că trebuie să opriţi şi porniţi pe condus periodic.
Switch-ul periodic se pare foarte ciudat
şi ar trebui să servească doar pentru a diminua consumul,
dar handout este foarte confuz despre aceste lucruri.
Dacă mă înşel eu voi da seama aceste lucruri îmi cer scuze atât de mult şi eu voi trimite ceva în schimb.
bună
Livio
Bună ziua Livio
Între timp, Multumesc pentru sugestii, link-uri am avut detectate de senzori si nu răspunsul dumneavoastră AppNotes.
Am montat un 150 ohmi în serie cu pin 1, în serie cu PIN-ul de semnal am au montat deja un 10Kohm.
Condensator din 220mF am montat între 5V. şi masa şi nu pe cod pin 1
Pinii 2-3-4 I-au conectat la sol
Cu un rezistor în serie cu 5V. la 47 ohm aşa cum aţi sugerat absorbţia şi’ 18,2 Dar senzorul după 1 putere acum rămâne la temperatura camerei, în timp ce în primul rând după zece minute a fost putin cald
Acum far’ unele proces
din nou vă mulţumesc şi salut
Luciano
Ei bine, acum absorbţia este dreptul şi rezistenţă la 47 Ohm vă puteţi şterge-l, A fost doar o siguranţă şi ar putea crea probleme.
Diferenţa reală a fost Rezistor de 150 ohmi în serie cu pin 1, fără acest rezistor condus s-a aprins cu un curent foarte mare şi poate au suferit (vina mea, deci voi ajuta să repari sau voi cumpara un senzor nou şi voi ţine una) Cred că va trebui să deschideţi-l şi modificaţi condus.
În schimb ceea ce scrie pe pin 3 Este într-adevăr ciudat dacă tu cant a lua it de gând în următoarele câteva zile voi găsi un senzor şi cum.
În cazul în care te-ai lua şi cât de mult timp au pus în online comanda formular?
Am cumpărat-o la Robot Italia http://www.robot-italy.com/it/optical-dust-sensor-sharp-gp2y1010au0f.html preţuri de la € 22.19 inclusiv transportul maritim costă aproximativ 10 €.
Vine cu conector pe care doriţi să realizeze, vândute separat
MI şi’ fost livrate după 3 zile.
Am gasit repede problema de conexiune, Imposibil de creat conectorul pentru lipsa de echipament, apoi am lipit firele direct pe pinii, cu un ciocan de lipit 12V.
Am acoperit pin cu căldură psihiatru ( Nu se încălzească ) Dupa ce am suflecat fire şi apoi maneca aluneca de pe
Pentru a înlocui senzorul ca ai propus nu este o opţiune fie, continua cu ajutorul şi demonstrarea
bună
La naiba, acum pe paypal va fi maxim 10 Euro şi să facă un transfer este o operaţiune de lent şi incomode. Dar, de îndată ce cineva face donatie următoare cumpara unul şi apoi mă va ajuta mai bine. În acelaşi timp, să vedem dacă lucraţi fără prea multe complicaţii.
Se pare real, uşor de deschis pentru a verifica LED ?
A de viţă de vie ?
Mai întâi de toate Felicitări pentru proiectul dvs., Este foarte rar pentru a găsi, în special în Italia, ceva atât de bine făcut şi documentate.
Am făcut meu primul maestru, şi acesta a funcţionat perfect prima dată (printre altele, l-am refăcut în Proteus Isis/Ares, Stiu cele mai bune motive profesionale, refacerea în circuit, aducerea cuarţ 16 si folosind un conector mini-B USB – În cazul în care se în cauză au brd si sch sunt disponibile!). Am implementat FW de master şi HAL (este încă să fie testat) driverul pentru ADXL345 cu i2c, şi vrea să-ar putea face acelaşi lucru pe slave… dar eu nu pot găsi sursa de sclav, Nu este nevoie să hex (Este o alegere, o supraveghere sau sînt nu le găsi?)
Din nou Felicitari tuturor pentru un loc de muncă bine!
Salutări
MQC
Sofica, Ce surpriză!
O contribuţie nouă, şi cine ştie chiar programul! Eu vă urez bun venit, în numele întregii comunităţi thereminica. Tu esti curajos primul care ia probleme pentru a deschide software-ul de HAL. Intreaba-ne ceea ce ai nevoie si vei avea suportul nostru complet. De acum aici este servitorul firmware download: https://www.theremino.com/technical/schematics#servo
Ai avut dreptate, Proiectul a fost lipsă şi, de asemenea, au existat erori în textul (El se referea în parte la “Robul” şi parţial la “Master”)
Firmware-ul modificări / HAL / Protocolul
————————————————————————————————–
Adauga un nou tip de ac (mai ales un I2C) Nu este uşor. Veţi avea nevoie pentru a face mai multe variante. Vă recomandăm cea mai recentă versiune de HAL (Ce este 3.6) Protocolul se găsesc aici: https://www.theremino.com/technical/protocol
Ne-au început deja să pregătească ceva, dar există probleme dificile de rezolvat (de exemplu cum să împerechezi două SDA şi SCL ace într-un singur tip în aplicarea HAL) Şi, chiar mai rău, Odată ce datele în HAL sunt bun de nimic. Nu ştiu cum să transmită date structurate în sloturi şi fără sloturile toate simplitatea sistemului Theremino pierzi. Nu va fi uşor… multe, la mulţi ani.
Deoarece ADXL345?
————————————————————————————————–
ADXL345 este ruda apropiata a ADXL335, conecta direct fără I2C şi care costă puţin. Dar problema este alta, atât 345 care 335 au un zgomot exagerate de 300 UV/sqHz, împotriva 50 UV/sqHz de LIS344 vă recomandăm să conectaţi fără I2C. https://www.theremino.com/hardware/inputs/accelerometers
Deoarece I2C?
————————————————————————————————–
Onora curajul, dar de ce deranjez cu I2C? Pentru toate senzori sunt analogice versiuni care costa mai puţin şi sunt direct corelate fără probleme de mult. I2C a fost facuta de Philips, pentru a face zece centimetri în televizoare şi nu pot suporta cabluri lungi şi perturbare. (a se vedea Arduino Literatură despre problemele cu I2C).
Nu uitaţi PinType pas cu pas, În schimb?
————————————————————————————————–
Controlul motoarelor pas cu pas este important, Ne-ar lua, de asemenea, CNC… Cred că am de gând să treacă prin paralel cutter (groază!)
Sunaţi-mă dacă aveţi nevoie de informaţii urgente:
Skype: livio_enrico
mail: Inginerie la semn theremino dot com
Tel: 0125 57290
la 09 la 19 inclusiv de sarbatori
Bună ziua şi vă mulţumesc foarte mult pentru disponibilitatea!
da, Stiu limitele i2c… Am vrut pentru a testa comportamentul de Theremino (şi sponsor) cu o aplicaţie care utilizează în prezent ADXL345 pentru a face microseismic standardele de monitorizare; Initial am folosit două 32MX795F512L cooperare pe o tablă de sine stătătoare, o să se ocupe cu senzori şi o să o fac ' raţionamentele’ (Hanning fereastră, FFT, etc).
Ca un prim pas m-am gândit din 'inselat'… tratarea i2c transparent; PIN-ul este “tip” Adxl345, şi tranziţii de Protocol 6 neutru bytes’ (cu cateva schimbari comparativ cu un 16-bit intrare, joc cu UsbBytesCount). Interviu cu accelerometre, evident, noi credem că pic în autonomie… şi interpretarea datelor aplicația care se deschide fanta.
Următorul pas, m-am gândit de adevărat pin generice i2c… dar de fapt este un abator. (Am ceva in sertar pe care am putut folosi, dar nu ştiu dacă se merită, mai bine să pornească de la zero – un fel de ' marshaling personalizate’ comenzi şi au fost folosind mai mult de un slot ca tunel? MAH.).
PinType Stepper mă intrigă prea mult! Eu am o mica CNC cu pe o Kress, I sînt verificarea cu EMC2 (Linuxcnc) Strada paralelă; două proiecte în curs de pregătire pentru o viaţă (mecanica aproape ok, totul altceva nu) sunt a patra axa şi extruder FDM repstrap stil, pentru care ar fi, de asemenea, un banc bun test! Din păcate, timpul se scurge afară şi de a lucra mai departe…
Voi fi cu siguranta la atingere! (PS1 – Din păcate sau din fericire sunt douăzeci de ani de C ++ programare în industriale si auto… asa VB eu inteleg un pic’ străin…
PS2 – Meu primul maestru: http://www.mqcvisions.net/Varie/ThMaster.jpg :-)
Bună ziua şi vă vedem în curând!
M.
Ai un pic’ extrudate eu însumi mai devreme sau mai târziu, Am fost în speranţa s-ar lungi pentru PinType pas cu pas. Aceasta va însemna că vom face aceasta împreună…
Nu trebuie sa folosesti VBnet, Există, de asemenea, versiunea de HAL în c#.
Stăpânul tău este dragut, Ma bucur ca ai folosit o fata singur, dar îmi place pic condensatori galben. Ceramica de 10 UF sunt mai frumos, rediculously, Acestea sunt mici şi nu au probleme de polaritate.
Sa-ti spun, Dacă-l ajută cauza să se ocupe înainte Steppere face conversia chiar benevol (gândit să au aterizat la Theremino privire pentru info pe spectrometrie Gamma… În timp ce am fost restabilirea un succes FH40T, procedura completă va fi în curând pe site-ul meu. [Prea puţin timp şi prea multe lucruri interesante…!])
[De fapt eu sunt, folosind versiunea C#… dar ştiu că pe bună dreptate nu este recomandat pentru motive de performanţă…]
Tantal… adevărat… dar am folosit lucruri am avut deja la domiciliu (a lungul anilor am acumulat atât de multe componente că mă simt vinovat să se cumpere chiar dacă nu destul indispensabil… :) ) – de fapt, de asemenea, sunt prea mari, Am prezis acele ceramica (ştii ce o mizerie sudate în aceste, Am avut de a folosi postul de aer cald, nebunie).
Poate ai pierdut teză pe zgomot accelerometre.
Am sugerăm să utilizaţi LIS344 că link-uri fără I2C care are un sunet de şase ori mai mică decât 345 : https://www.theremino.com/hardware/inputs/accelerometers
Dacă doriţi să exagera pune 8 sau 16 în paralel pe acelasi PCB şi face zgomot media vine la un zgomot aproape de geofoanele, dar cheltuieli foarte mici şi cu lăţime de bandă de până la zero.
Hardware-ul mediu este bine ca LIS344 au iesiri rezistive, care pot fi puse in paralel. Face ceva în I2C, şi apoi pentru medii în software-ul ar duce la un volum de muncă şi o sumă exagerată a datelor pentru a fi trimise.
Eu am o problemă cu coordonatorul de Theremino.
Utilizaţi un cablu usb 10 m să conectaţi maestru la pc, folosit întotdeauna cu XP pe PC-uri-Vista-Win7 a trei pe doua laptop-uri, dar pe telefonul lor cu Win7 I de la dispozitiv nu recunoscute. Dacă am conectaţi alte dispozitive de lucru, numai cu comandantul nu merge, Eu am trei.
Am incercat cu alte doua cabluri mai scurte şi lucrarea de masterat
În Manager dispozitive cu cablul ofensatoare mi da nici semnal Galben/roşu, imi spune Unknown Device si mergi la properties imi spune că conducătorul auto lipseşte, I try la spre update-l dar l raport’ actualizat
Cu alte cabluri am scris Theremino şi totul funcţionează
Cineva s-a întâmplat, doar din curiozitate, Ce a făcut? Cablu viteze sau pc?
Vă mulţumim şi regards
Caietul de sarcini USB spune că cablurile trebuie să fie lung 3-5 metri. Obicei, veţi obţine, de asemenea, să 10 sau 15 metri dar dacă şoferul a PC-ului nu poate da suficient curent, Capacitanţă cablu distorsionează prea semnalul.
Evident că dumneavoastră “fix cu Win7” a driver USB care nu are suport pentru cabluri din 10 metri. Poate că ai putea să încerci un cablu USB cu o capacitate mai mică (Poate măsura cu un tester obişnuite între unul dintre fire şi semnal masă identitate) Cel mai bun ar fi un sucit şi ecranate pentru a minimiza capacitatea (dar fiind fara protectie ar fi deranjat şi ar perturba vecine dispozitive prea usor)
Aţi putea încerca schimbarea conector USB. Există o şansă mică că PC-ul au folosit diferite drivere USB porturi faţă şi spate.
O soluţie bună, încercaţi-l cu putin cheltuieli, s-ar interpune între PC-ul şi cablul de la 10 m un HUB USB. Hub-uri, mai ales dacă ieftine, nu merg mult pentru slim cu limitare curent şi în toate probabilităţile suportă un cablu de 10 metri. În schimb unele PC-uri, mai ales în cazul în care branduri mari precum Sony, tind să fie foarte pretentios cu limitările de curent (de asemenea, pentru limitarea zgomotului generat de cablu pentru comunicații radio). Uneori aceste foarte PC “misto” nap off USB de tensiune, de îndată ce văd o consumul anormal, din cauza inspiraţie un Servomotor singur. În loc de normal PC-uri şi notebook-urile suportă patru slujitor al Theremino RobotArm, şi ei ar tolera chiar mai lin.
Soluţia mai curate ar fi serial linie din sistemul Theremino (un maestru aproape de PC-ul şi unul sau mai mulți sclavi aproape de senzori). Linie serială (doi-core plus ecran) pot fi sute de metri lungime. Tabelele pentru transmiterea viteze și distanțe, pe aceasta pagina: https://www.theremino.com/technical/tables-and-notes#times

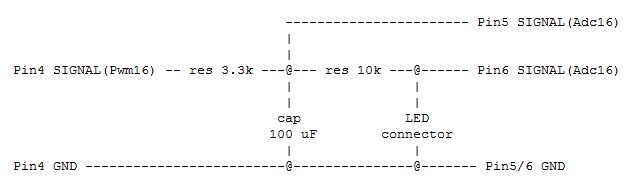

Francis întrebat cum se măsoară tensiunea şi curentul de LED-uri (pentru scoala de experimente asupra lui Planck). Aici este o diagramă simplă:
Folosind PIN 3,4,5 şi 6 pentru ca au un curent de scurgere mai mic.
Circuitul si calculele sunt valabile şi pentru desenarea curbelor de tensiune/curent de diode si tranzistori.
Tensiunea şi curentul pe LED-uri (sau o diodă)
—————————————————————————
Volti = P6-valoare * 3.3 / 1000
Microampere = (Valoare de P5-P6-valoare) * 3.3 / 10
Cu "Valoare" înseamnă numerele măsurate de HAL (numere de la 0 în 1000 cu zecimale)
Software-ul
—————————————————————————
Patru linii cu Theremino script-uri pot facilita calculele şi să aplice direct valorile, în volți și Microamps, pe două casete de text. Controlul PWM de conducere se face manual, cu un cursor.
Theremino script-uri vă descărca de aici: https://www.theremino.com/downloads/foundations#script
Şi proba este aici: https://www.theremino.com/files/ManualCurveTracer.vb
Simulare
—————————————————————————
Şi aici este simulare LtSpice: https://www.theremino.com/files/CurveTracer.asc
Gianluca cerut:
RĂSPUNS
Pentru a face ceea ce spui tu nu nevoie pentru a scrie unele software-ul.
1) Conectarea senzorul de temperatură pentru a fixa 1 de Master
Dar trebuie să fie un senzor, I2C sunt bine.
Va recomandăm să utilizaţi o LM35 asta ieftin şi uşor să se conecteze. Recomandat senzori şi cum să le link-ul aici: https://www.theremino.com/hardware/inputs/meteorology-sensors
2) Lansare aplicatie HAL care le descărcaţi de aici: https://www.theremino.com/downloads/foundations
3) Cu HAL impuse Pin1 ca Adc16 şi controale cu osciloscop de HAL, Senzorul merge bine.
4) Lega un led direct la Pin2 (şi fără rezistor) cum este explicat aici: https://www.theremino.com/applications
5) Întotdeauna în HAL impuse Pin2 ca DigOut (Daca vrei condus pe off) sau ca Pwm16 (Daca vrei condus reglabil)
6) Întotdeauna în selecţii de HAL Pin2 şi a impus acelaşi senzor de temperatură de slot (probabil slot 1)
(în acest fel primite valoare senzor slot merge pentru a reglementa condus)
7) Întotdeauna în selecţii de HAL Pin2 si reglarea MinValue si MaxValue pentru a activa condus atunci când temperatura depăşeşte nivelul dorit.
8) În cazul în care MinValue şi MaxValue sunt egale cu fiecare alte obţine un prag de lansare, Dacă setaţi mai multe obţineţi o zonă proporţională şi puteţi (De exemplu,) Porniţi condus la zero la maxim în intervalul de temperatura pe care o preferaţi. Acelaşi lucru în cazul în care în loc de condus colegii un servo sau alte.
9) Dacă MinValue este mai mare decât MaxValue, aşa că ieşirea funcţionează în sens invers.
În viitor pentru a face operaţiuni mai complexe ar fi bine sa scrie patru linii de Theremino Script sau învăţa să utilizeze VbNet cu VisualStudio, Acesta se instalează după cum sa explicat aici: https://www.theremino.com/downloads/notes-on-software#instruments
În folderul de probe de Theremino script-uri sunt mici programe care sunt un pic’ de toate, inclusiv, de exemplu TempMeter prezintă temperatura LM35 pe un ecran mare, după cum puteţi vedea în acest film: http://www.youtube.com/watch?v=0erUqTAiixs
Bună ziua tuturor, Eu fac nişte teste cu Geiger şi ar trebui să deschidă şase programe Theremino, deja a făcut dar dupa cateva ore 6/8 Uneori o zi deconecteaza Hal, până la patru programe deţin.
Întreb şi’ se poate conecta cele două obicei Master serial linie folosind doua PC-uri, sau conectaţi două Master usb PC-ul.
Eu nu pot inchide un alt cablu, deoarece nu trece
Vă mulţumim şi regards
Imposibil de scindat serial sau USB.
S-ar părea că CPU-ul atinge limita, Care este consumul mediu CPU?
Făcut tu try pentru a minimiza toate aplicatiile si mai ales HAL, în scopul de a reduce consumul de CPU?
Aţi încercat să reducă frecvenţa de încărcare de date (Dacă sunteţi Trimite un site)?
Să-mi explice un pic’ mai bine situaţia?
La sfârşitul serial linie ce pe, Cât de multe geiger sunt?
Există surse de alimentare externe mica sau sol conexiuni?
Ai de gând, probabil, prin acelaşi conducta 220?
Intreb aceste lucruri pentru că, uneori, golurile sunt din cauza dezechilibrelor pe linia serial.
Daca nu rezolva aceasta ma gandesc la o solutie drastice, un HAL care reconectează singur, dar trebuie să-mi dea un try:
Când deconectaþi, apăsaţi butonul “Sunteti de acord” pentru a relua?
Sau trebuie să deconectaţi şi reconectaţi USB?
Francis a scris un e-mail întreba:
Salut mi-ar cere ajutor în înţelegerea o informaţie despre theremino. Aş dori să ştiu dacă modulul poate fi conectat la portul COM1 serial PC. Şi dacă este posibil , având deja un adaptor serial 485 echilibrat – utilizaţi 485 . Utilizează o temperatură sonda la platină şi caomando circuitul motorului ieşire I . Şi cu arduino 485 nu ar putea fi conectat şi mişcarea este niciodată lichid . Aş dori pentru a vedea cu theremino şi cu serial 485 viteza poate fi mai mare , de asemenea, pentru a citi audio de la un microfon de exemplu la problema comenzi , de exemplu, pentru a dezactiva şi activa aplauze.
Multumesc anticipat si Felicitări
RĂSPUNS
Serial Învăţătorului modulul nu este utilizat pentru a comunica cu PC, dar doar pentru a lega module de expansiune sclav. Comunicare cu PC-ul se face prin USB, şi este foarte rapid.
Să ne ia de exemplu cazul temperaturii si motoare:
Cu Theremino temperatura este citit şi puţin mai mult decât o milisecunda mai târziu, măsura este deja în software-ul, care îl trimite imediat la motor. Este o rata de comunicare cel puţin 10 sau 20 ori mai mare decât suma pe care ai nevoie. Cu Theremino ar putea muta chiar zeci de motoare independente si ar fi la fel fluide.
Ca un serial 485 nu a putut comunica mai repede, Într-adevăr ar fi mai lent. Problema nu este atât de mult viteza de comunicare serial (baud kilogram) dar numărul de conversii de date trebuie să fie. Şi ori de câte ori datele sunt transmise la un singur procesor la altul, etapele de lectură şi de conversie cauza oarecare întârziere.
Iti dau un exemplu cu Arduino:
(1) Semnal senzor de temperatura, se citeste de la microcontroler Arduino, printr-o ADC.
(2) Valoarea digitale în serie, şi trimise la micro un chip al doilea, citirea datelor de serial, şi transformă-le în date USB.
(3) Arduino serial cipul trimite date prin USB.
(4) Un driver virtual pe PC-ul, pretinde a fi un port serial, dar Citeşte date USB.
(5) Driverul virtuale aduce împreună biţi într-un număr, şi trimite-l la PC-ul procesorului.
(6) PC procesorul citeşte datele, ca şi cum ea a venit de la un port serial, şi în cele din urmă are valoare.
Acest lucru este doar pe jumătate “şerpi şi scări”, a face datele de pe un Arduino. Pentru a muta cu motor, datele ar trebui să urmeze încă toate şase paşi, Dimpotrivă.
Cu Theremino există două avantaje:
(1) Sunteţi călătoresc în 12 Mega biţi, împotriva 38 (sau maxim 115) Kilogram de biţi, virtual serial de Arduino (apoi o viteză de 100 în 300 ori mai mare)
(2) Contele lovit este redus. Sări peste intermediar convertoare seriale. Microsistem Theremino vorbeste direct cu procesorul în PC-ul.
Buna ziua am cere o confirmare daca am inteles corect problema:
Am făcut un sclav şi un maestru cu patru şi automatismul funcţionează aproape de perfectiune, Să-ţi explic : Master si unul Slave este lângă PC-ul meu în timp ce alte trei sclavi sunt la o distanță de aproximativ 5meters
În Master şi Slave se inserează în primul 10 LED-uri ce indică condiţiile/poziţiile părţilor de automatizare, în teorie, puteţi activa toate nu trebuie’ niciodată nu sa întâmplat
In schimb sa întâmplat atunci când izbucnit patru LED-uri adesea sconnetteva Hal ( nu întotdeauna oricum)
Fiecare diodă LED-uri, am adăugat un BC547 cu baza ataşat la pinul de semnal, Emitor şi colector a diodei condus printr-un rezistor şi am hrănit toate diode cu extern 12v
Sunt mai multe zile de funcţionare
A fost prea mult absorbtia de LED-uri care le-am sconnetteva Hal?
vă mulţumesc
Ar fi mai bine sa-i hranesti direct cu semnalele de pin. Pentru a menţine scăzut consumul total, L-ar folosi foarte eficient au dus (de exemplu Verzilor din 20000 MCD) şi adăugaţi un rezistor în serie cu fiecare dus. Cu rezistenţe 1000 ohmi, LED-uri de bun sunt deja o mare lumină, şi puteţi activa chiar 100, fără surse de alimentare externe.
Dacă vă conectaţi un tranzistor pe semnalul, Trebuie să inseraţi un rezistor de 10 K, între semnalul şi de bază, în caz contrar Tranzistor curent excesivă şi chiar s-ar putea rupe.
HAL nouă va reconecta singur. Întotdeauna am fost reticenţi în a adăuga această caracteristică pentru că ar fi mai bine să înţeleagă problemele si le rezolva. Mintea având în apropiere de sisteme care vă deconectaţi şi reconectaţi continuu.
Bună ziua Livio, Există un mod destul de simplu pentru a obţine printr-o ieşire AC tensiune puls master (3,3 V ar trebui să fie bine) de durata 2 MS, cu frecventa reglabila intre 1 şi 10 Hz? vă mulţumesc.
PIN-ul a fost setat ca DigOut şi să fie atent despre care SUA de sloturi (Ne dăm seama că ambele Slot “1”)
Scrie software-ul care:
– scrie 1000 Slot 1
– aşteaptă 2 MS
– scrie zerouri în slotul 1
– se aşteaptă la 100 în 1000 MS
– are un somn(1) pentru a evita consumarea 100% a Procesorului
(în Theremino automatizare scrii “Aşteptaţi câteva secunde 0.001”)
– repetă bucla
Scris-o în VbNet, cu fire şi tehnici mai sofisticate, Puteţi obţine foarte exact într-un timp util. Sau ai putea scrie cu Theremino Script…
Dar sfatul nostru este de a utiliza limbajul de automatizare Theremino simplu. Cunoaşterea utilizării va permite să faci multe lucruri interesante, şi să scrie bucla simpla ca asta, într-o clipă:
https://www.theremino.com/downloads/automation
Aici sunt patru linii pentru a scrie la Theremino automatizare
Slot(1) = 1000
Aşteptaţi câteva secunde 0.002
Slot(1) = 0
Aşteptaţi câteva secunde 1
Pentru a avea 10 Scrie Hz “Aşteptaţi câteva secunde 0.1”
Nu aveţi nevoie chiar instrucțiunea de a repeta ciclul., deoarece automatizare la sfârşitul programului, El repetă el însuşi la început.
În cazul în care nu se poate scrie-ne la Engineering@theremino.com sau sunaţi-ne la 0125 57290
Aici este un exemplu al doilea, cu frecvenţă selectabile 1, 2, 5 sau 10 Hz.
Ne-am extins durata puls 2 în 5 MS, deoarece USB de călătorie la cele mai multe 1000 FPS, şi ce dacă, timp de la 2 MS ar fi limita de posibilităţile sale.
Dacă nu este esenţial să existe impulsuri scurte, Se recomandă să se întindă-le până la 10 MS.
Pentru a obţine precis impulsuri, de asemenea, fi atent cu privire la faptul că, în "rata de schimb este stabilită la majoritatea HAL. Şi, întotdeauna pentru a maximiza frecvenţa de schimb, Este bine că nu există nici o sclavi.
‘ ———————————————–
‘ Generator de impulsuri cu frecventa selectabile
‘ ———————————————–
‘ Taste de pe tastatură sunt utilizate pentru a selecta frecvenţa
Cheie 1 Du-te la 1 ‘ Apăsaţi tasta 1 pentru 1 Hz
Cheie 2 Du-te la 2 ‘ Apăsaţi tasta 2 pentru 2 Hz
Cheie 3 Du-te la 3 ‘ Apăsaţi tasta 3 pentru 5 Hz
Cheie 4 Du-te la 4 ‘ Apăsaţi tasta 3 pentru 10 Hz
Viteza 9 ‘ Setaţi viteza de executie maxim
Eticheta 1
Slot(1) = 1000
Aşteptaţi câteva secunde 0.005
Slot(1) = 0
Aşteptaţi câteva secunde 0.995
Du-te la 1
Eticheta 2
Slot(1) = 1000
Aşteptaţi câteva secunde 0.005
Slot(1) = 0
Aşteptaţi câteva secunde 0.495
Du-te la 2
Eticheta 3
Slot(1) = 1000
Aşteptaţi câteva secunde 0.005
Slot(1) = 0
Aşteptaţi câteva secunde 0.195
Du-te la 3
Eticheta 4
Slot(1) = 1000
Aşteptaţi câteva secunde 0.005
Slot(1) = 0
Aşteptaţi câteva secunde 0.095
Du-te la 4
Multumesc pentru ajutor si disponibilitate. Cu toate acestea, lungimea de 2 MS impulsuri este destul de imperativ. Pentru mai multe detalii, Trebuie să spun că o soluţie care vă propun eu generează, pentru un motiv oarecare nu înţeleg, impulsuri foarte lung, ordinea de 100 MS, În ciuda faptul că comunicarea călătoreşte la 600-700 FPS. În orice caz, având în vedere necesitatea unor impulsuri scurte, Am optat pentru soluţia de folosind impulsuri generate de PIN-ul de ieşire ca un declanşator pentru un multivibrator monostabile făcute cu o 555 (Pentru că poate el Citeşte, Trebuie să recunosc că am sugerat un prieten). În acest fel, utilizaţi Theremino_Automation pentru a regla distanţa dintre impulsuri, şi de comutare rezistor pentru a regla durata de impulsuri se. bună.
Cred că o soluţie bună (În cazul în care impulsurile ar trebui să fie la 2 MS exacte).
Dar privind impulsuri foarte lung nu inteleg, cu aceasta metoda eu am experimentat impulsurile de 5 MS pentru a încărca trecerea registrul releu comutator, şi ei au lucrat întotdeauna bine:
https://www.theremino.com/hardware/outputs/actuators#releswitcherv2
Se întâmplă că, uneori, sunt lungi 4 MS şi uneori chiar 8 MS (sau cel mai bun ar putea fi 16 MS Windows scheduler, care este timp). dar 100 MS pare imposibil.
Pentru a îmbunătăţi acurateţea scheduler pentru a 1 sau 2 MS, in programul care controleaza releu Switcher este o funcţie care necesită Scheduler pentru a lucra mai frecvent. Programul se numeşte “Vb ReleDriverV6.” (exemple de script-ul Theremino) şi funcţiile numit “timebeginperiod(1)” pentru a începe, şi “funcţia de timeendperiod(1)”, pentru a pune lucrurile în loc, înainte de terminarea programului.
Cu toate acestea, soluţia este perfect, Nu a putut fi luat mai bine.
Bună ziua Livio, doar a primit la Thereminostore doua Master DIL V4, Curând am ajuns rotund comportamentul. Primele teste Rezumat, realizate cu un servitor, nu par pentru a evidenţia problemele, dar puzzle-uri mine este faptul că, pentru ambele master, condus întotdeauna este aprins intermitent. Acest comportament este normal? vă mulţumesc.
LED-uri este un foarte bun indicator de comunicare serial linie viteza şi volumul de muncă care maestrul firmware-ul.
Copia din pagină 3 Fisa de date master:
“Doar conectat la portul USB al, Maestrul instalează automat driverul sale şi, in cateva secunde, Verde a condus începe clipeşte rapid. Fiecare flash de LED-uri sunt 20 ciclu de comunicare, Deci mai ai vedea-o clipire voios, mai bine.”
Cu doar un singur maestru, Nici un sclav şi câteva Pin configurat, Veţi vedea-o clipire întotdeauna rapid, şi asta e liniştitor! Doar vă faceţi griji în cazul în care veţi vedea foarte lent sau oprire.
Foaia de date pentru Master este numai pentru versiunea 3, dar, de asemenea, este valabil pentru versiunea 4. Descărcaţi-l de pe pagina de:
https://www.theremino.com/technical/schematics
Şi aceasta este o legătură directă:
https://www.theremino.com/wp-content/uploads/2012/02/MasterDIL-V3_Datasheet_ITA.pdf
Multumesc Livio, prosteşte nu au căutat răspunsuri din foaia de date Master v3.
Acum am citit-o în mod corespunzător.
nu îţi face griji, Este mai vina noastră decât a ta. Suntem ammonticchiando de tone de documentare şi să fie capabili de a păstra a ordonat este dificil.
Probabil, în cazul în care am fost link-ul chiar sub versiunea 4 aţi văzut. Cât de curând posibil ne va face asta, precum şi.
Oricum noi suntem aici doar pentru astfel de cazuri, pune departe ori de câte ori ai nevoie si ne va consolida din nou în cazul în care pentru a găsi informaţii.
Am actualizat documentaţia pentru Master V4.
https://www.theremino.com/hardware/devices
https://www.theremino.com/technical/pin-types
https://www.theremino.com/technical/schematics
https://www.theremino.com/wp-content/uploads/files/MasterDIL-V4_Datasheet_ITA.pdf
https://www.theremino.com/wp-content/uploads/files/MasterDIL-V4_Datasheet_ENG.pdf
Bună ziua Livio,Aveţi posibilitatea să utilizaţi theremino maestru la interfata dvs senzori la sistemul de automatizare a casei Domoticz + Raspberry pi 2?
http://www.domoticz.com/
vă mulţumesc
Şi’ cu siguranta este posibil dar trebuie să ştie cum să o fac.. Asta este, trebuie sa fii expert in Domoticz si stiind cum să scrie necesare în interiorul DomoticZ să se conecteze cu noastre sloturi. Nu suntem experţi în acest sistem, Deci nu putem da orice ajutor.
Un lucru este sigur, Theremino este întotdeauna nevoie de un PC real cu Windows. Acest lucru în loc de o zmeura (extrem de lent) Ar trebui să fie folosind o tabletă quad-core cu Windows 10, ca cei care vor fi în curând de vânzare aici:
http://www.thereminoshop.com/product-category/tcu
În curând, de asemenea, va fi acolo un comprimat speciale (numit “Plat PC”), Acesta este în esenţă o tabletă quad-core, cu Windows 10, dar fără baterie şi touch ecran. Acest model va costa mai mult sau mai puţin ca o zmeura, În ciuda faptului că o ieşire 10 ori mai mare, WiFi, Bluetooth, HDMI, etc.. Şi în plus vor avea 10 ori mai multă memorie decât o zmeura (toate DDR3), memorie cache şi mult mai mult loc în statice Hard Disk.
Toate aceste avantaje într-o zmeura trebuie să fie achiziţionate separat (ori de câte ori este posibil a instala pe ei) Aceasta ar face plin de fire, incomod si de trei ori mai scump decat o tableta.
În cele din urmă comprimate vorbesc despre sunt unic (Prin urmare, numele plat-PC), angajează volum mai mic decât o zmeura si consuma doar 2.2 Watts sunt cam la jumătate a consumului de zmeura o.
bună, Care este diferenţa dintre acest lucru http://thereminostore.com/product/special-pack-2-master-v4/ Şi acest lucru http://thereminostore.com/product/master-v4-eu-warehouse/ ?
În afară de 9 euro diferenta.
bună
Primul este un maestru de două-Pack,
si din moment ce cumperi două, Există un preţ special, adică 9 Euro în loc de 10.
îţi mulţumesc foarte mult!!
Un profesor de electronică profesională ne-a întrebat dacă ar avea sens să cumpere un maestru de Theremino, pentru fiecare dintre 30 femeile într-o clasă. Şi ce diferenţe ar fi comparativ cu Arduino.
RĂSPUNS
Pentru a economisi bani ai putea cumpara un singur maestru de Theremino şi încercaţi băieți aplicaţii pe un singur PC (care este, de obicei, deja în sala de clasă), cu o cheltuiala totală de 10 Euro. Dar ei au cu siguranţă un resurse umane Theremino Master, pentru a utiliza la domiciliu, invoglierebbe băieţi să facă experimente şi afla mai multe.
Diferenţe în comparaţie cu Arduino sunt după cum urmează:
– Cu Theremino vă înveţe să program de PC-ul, cu cele mai importante limbaje de programare: Bază, CSharp, CPP, Zimbru, etc… În schimb cu Arduino să înveţe să program “Schita”, aplicabil numai pentru Arduino module.
– Pentru viitorul copiilor este mai important decât să ştie cum să program un PC, ca unul “Schita” Arduino.
– Cu Theremino fiecare băiat ar trebui să aibă propriul PC (sau o tableta cu Windows). Dar chiar şi cu Arduino fiecare tip trebuie să aibă propriul PC, altfel ce ar program schiţa?
– Treizeci “Arduino două” ei ar costa aproximativ 1300 Euro, În timp ce treizeci “Theremino Master V4” ar putea costa mai puţin 250 Euro.
Probabil, pentru 30 piese, thereminostore ar putea face o reducere suplimentară.
Contacte pentru a obţine reduceri sunt aici: http://thereminostore.com/contact/
Stapanii sunt aici: http://thereminostore.com/product-category/io-boards/
PC-urile sunt aici: http://thereminostore.com/product-category/tcu/
salut.
care dintre ele ar trebui sa folosesc?
PIC24F16KA101-E/P , PIC24F16KA101-I/P , PIC24F16KA101-E/SQ M , PIC24F16KA101T-EU/MP, PIC24F16KA101-E/SO ,
PIC24F16KA101-I/SO,
PIC24F16KA101-E/SS
PIC24F16KA101-I/SS (_ _ http://www.microchipdirect.com/ProductDetails.aspx?Categorie = PIC24F16KA101)
cu stimă!
Scheme si proiecte downloaddable (cu partlists) sunt în această pagină:
https://www.theremino.com/en/technical/schematics
Aici m-am extras informatii relevante pentru tine:
– Pentru module de Theremino sclav: PIC24F16KA101-I/SO
– Pentru Theremino Master: PIC24FJ64GB002-I/SP
Partea finală “ştiu” înseamnă “SOIC case”
şi “SP” înseamnă “Carcasa din plastic DualInLine”
Iosif a scris ne cere:
Eu nu pot găsi pe site-ul procedura de actualizare a firmware-ului, Am să posede un maestru dil-v4, dar ar dori să faceţi upgrade la firmware-ul la versiunea v5, Am descarcat deja, pentru a comunica cu’ ADC24-v2. Pot să vă rugăm să nume-mi procedura?
Răspuns:
Fişierul V5 firmware HEX descărcați de aici:
https://www.theremino.com/technical/schematics
Această pagină explică cum să PIC de programare
https://www.theremino.com/technical/pic-programming
Ai nevoie de un programator PIC, mai bine dacă un PicKit2 (nu PicKit3 că este mai greu de a utiliza) şi o mulţime de răbdare, pentru a afla cum să utilizați aplicația PicKit2_Programmer
Toate acest lucru este valabil în cazul în care aveţi o mulţime de timp şi doresc să înveţe cum să program PIC
altfel am sugera tu a trimite it la thereminostore si am riprogrammeranno fără taxă.
Sau tu a putut buy un PIC programate cu traducere 5 despre thereminostore
Deci aceasta salvează poştale dublu de călătorie şi înapoi la Master.
bună
Livio
Roberto a scris ne cere:
După ce a dat puterea să stăpânească modulul V5, prin portul usb, dar fără a avea iniţializată cu HAL, Configurare ce duce implicit Pin 7?
Răspuns:
Toate popicele, nu numai 7, ar trebui să fie plasate în ieşire şi emit zero de tensiune.
Dar acest lucru se întâmplă doar câteva milisecunde sute, pentru că, de îndată ce aţi Master sale iesiri de tensiune sunt deschise.
În primele câteva milisecunde PIC nu este încă în viaţă astfel încât nu putem face nimic despre asta.
Deci, dacă este esenţial ca o acţionare este zero chiar şi în primele câteva momente şi în cazul în care acest actuator are o Impedanta de intrare sau ridicat Mosfet sau un Tranzistor PNP sau Optocuplorul care lucrează în sens invers, apoi trebuie să ia măsurile.
În unele cazuri va trebui să revizuiască circuitul de conducere de acţionare.
În multe cazuri, poate fi suficient pentru a adăuga un rezistor vertical.
În multe cazuri o trage-jos rezistor 10 k ar trebui să fie bine.
Servomotoare cu un Tranzistor NPN şi rezistor (la 1 k sau 10 k) deplasare la Master si Pin pilot baza tranzistorului, ei nu ar fi aceste probleme.
buna dimineaţa, Am vrut să întreb dacă puteţi obţine o diplomă de Master din cadrul programului Labview.
Ce sunt bibliotecile şi unde pot descărca?
Ar fi teoretic posibil în cazul în care cineva a LabView face plugin-uri necesare. Nu folosim LabView, dar instrumentele de sistem Theremino, Ce nu stim. Probabil pentru o LabView expert ar fi uşor, încercaţi să scrie pentru ei.
Dar este important că îţi dai seama ce să fac. În cazul în care ei se angajeze într-aventură pentru a comunica direct cu Maestrul ajung mai mult sau mai puţin în câţiva ani. puţin’ deoarece acestea nu sunt familiarizaţi cu comandantul și protocoalele la acesta, şi unele’ deoarece există douăzeci de tipuri de ace, unul mai dificil decât altele să se ocupe de prin USB.
Dacă cineva vrea să facă un plug-in pentru LabView de servicii nu comunică cu Maestrul dar cu sloturi, extrem de uşor pentru că numerele normalizată doar o simplă călătorie sloturi şi toate dificultăţile de a comunica cu hardware-ul au fost rezolvate de Theremino HAL.
Cum se face Theremino-script-ul am lucrat doar, uneori, şi apoi mi această eroare?
“EXCEPŢIA NU ESTE TRATATĂ PRIN APLICAREA” şi apoi iese…Nu ştiu cum de a ataşa imagini dacă nu trimite un ecran… Am încercat să dau seama cum funcţionează totul, dar este tot un pic fragmentate de învăţare, Există basics tot site-ul în diverse pagini… aşa că am încercat să studieze Scripturile, dar nu pot găsi o listă de toate instrucţiunile şi comenzi de theremino…
Theremino sistemul este nu un tab ca Arduino cu instrucţiunile de dvs., dar este un ecosistem intreaga de aplicatii si hardware module. Cererile sunt peste cincizeci, şi orice
cererea are propriile sale instrucţiuni şi trebuie să fi înţeles în afară de restul.
Există instrucţiuni si comenzi de “theremino”, Nu ştiu nici măcar ce este “theremino”, Probabil te referi la coordonatorul modulului, în acest caz există nici o “instrucţiuni” dar ar trebui să fie “configurat” cu aplicarea de HAL.
Cred că veţi avea nevoie pentru a vă ajuta un pic’ toate ’ începe. Am trimis un email cu numarul tau de telefon, Să ne fie.
Dacă este posibil, ar trebui să instalaţi TeamViewer, precum şi voi ajuta ai pus totul la loc si dau seama de ce există această eroare. Dacă nu ştiţi ce TeamViewer sunaţi-ne şi vom lucra împreună.
Multumesc Livio, deschiderea ta este cu adevărat uimitor! dar nu vreau să ia prea …Cu toate acestea aceasta problema am rezolvat prin ştergerea directorul vechi şi descărcarea o altă copie a programului. Concentrându-se obiectivele mele şi primii paşi pentru a face, Ceea ce mă interesează acum este de a crea programe de grafica:formular,controale,etc…Am înţeles că script-ul Theremino, puteţi face acest lucru, dar din codul, atât de mult mai greoaie, asa ca mi-ar folosi vb . Le-aţi furnizat sursele de programe de creat ,Dar ceea ce este fişierul de root pentru a fi deschis cu visual studio 8 Express, apoi care cuprindea toate celelalte fişiere? Adica ar trebui să fie un fişier “proiect” echitabil? toate cele pe care am încercat să deschideţi formularul şi nu grafica…dar numai părţi din codul,poţi să mă ajuţi?vă mulţumesc
Părți din proiect “Gol App” şi deschide fişierul “.SLN” Asta înseamnă că “Soluţie”.
Dar mai întâi de toate, aş recomanda utilizarea VB2008, care este mult mai usor de următoarele versiuni.
Recomandări în acest capitol sunt pentru VisualStudio: https://www.theremino.com/downloads/notes-on-software#development
şi în capitolele următoare.
Nu vă faceţi griji despre tulburătoare, Suntem aici pentru. Dacă aveţi o problemă nu pierdem prea mult timp, Sunaţi-ne şi să se stabilească acest lucru în cinci minute.
bună
Livio
Bună ziua Livio, pentru a încerca să începe să desenaţi circuite, recomandări Fidocad sau EasyEda?
bună, Franco
Eu nu sunt familiarizaţi cu nici.
Dacă doriţi doar pentru a face diagrame ar fi mai bine cu ajutorul LTSpice, astfel încât să puteţi încerca le.
Dacă doriţi pentru a face chiar şi dumneavoastră placi consideră că Fidocad nu este un editor real de PCB.
Deci, cred că este mai bine EasyEda, dar, probabil, nu chiar el este un editor de PCB reale, Am incercat-o acum un moment şi am văzut lucruri ciudate.
Noi folosim Eagle, Asta e bine, dar este destul de greu de folosit.
De acum nu-mi pasă despre pasul următor la PCB, spui că vulturul poate fi recomandat la un neofit exclusiv pentru diagramele circuitelor de desen sau mai bine să înceapă cu LTSpice?
Dacă nu credeţi că vă proiectare PCB, dar vreau să fac poate chiar scheme pentru a simula-le apoi LTSpice este cel mai bun potrivite.
Dacă credeţi că nu chiar de îngrijire pentru a simula-le, atunci puteţi potrivi, de asemenea, Fidocad
