Commentaires et idées pour la mesure du Radon et de rayonnement
Deux SBM-20 en parallèle et un GeigerAdapter forment une simple sonde, très sensible et peu coûteux.
Cette image montre une mesure du Fonds pour l'environnement avec Theremino_geiger
Plus d'informations
– Téléchargement du logiciel: www.theremino.com/downloads/Radioactivity
– Schémas électriques et les plans de montage: www.theremino.com/Technical/Schematics
– Matériel, BRICOLAGE et kits: www.theremino.com/contacts/Producers
– Images et vidéos: www.theremino.com/video-and-images
– Article sur l'Open Source électronique: IT.emcelettronica.com/Geiger-from-Lab-Sensitive-and-least-expensive
Dans le dossier documentation (accessible depuis le menu d'aide) vous y trouverez toutes les informations dont vous avez besoin d'utiliser le programme et les sondes.
Le programme HAL, requise pour se connecter au maître, vous télécharger ici: www.theremino.com/downloads/Foundations
Mesure avec Geiger
Cette image montre une mesure du Fonds pour l'environnement 15 minutes, suivi de la fourniture d'un échantillon de sel alimentaire. Au début de chaque mesure a été pressé “Début”
Mesures de précision que vous faites avec des temps d'intégration long. Alors que les mesures de précision vous n'avez pas à modifier les conditions de mesure. Déplacer que les échantillons au cours de la mesure serait comme prendre une fièvre sans prendre le thermomètre au même endroit pendant les trois minutes nécessaires.
Tous les ’ début de la mesure Vous devez appuyer sur le bouton “Démarrez la nouvelle mesure” C'est comment “Réinitialiser le thermomètre” Avant de mesurer la fièvre. Sans ce zéro réglage initial, il est probable que la fièvre n'a pas indiqué sa, mais quelqu'un d'autre.
—————
Pour obtenir des mesures précises Vous devez respecter les accords conclus avec le programme, les instructions sont expliquées, en détail, les procédures à suivre.
Pour effectuer des mesures rapides, Il suffit de régler la “habituel” 2 ou 3 minutes de l'intégration, à l'aide tous les portable geiger..
—————–
Certains utilisateurs aimeraient éviter d'avoir à se conformer au protocole de mesure. En substance, ils aimeraient un bouton “Début” vous appuyez sur seul, aucune variation significative de la radioactivité.
Les premières versions de Geiger avaient cette option, mais nous avons trouvé que cela fait les mesures fiables et alésage, dans certains cas, mesures tout à fait tort, sans être en mesure d'informer l'utilisateur ’ et sans aucune possibilité de contrôle de logiciel. Ces erreurs n'étaient pas en raison d'une application inexacte de ’ algorithme, mais sont inhérentes à la mesure de la méthode et tout appareil qui est automatiquement réinitialisé puissent les éviter.
En ce qui concerne l ’ algorithme est sophistiqué et définir les seuils d'intervention, Il y a toujours quelques séquences de changements qui mènent à un zéro retardé, ce qui a entraîné la pollution de la première partie de la mémoire tampon de l'intégration, ou pour un non nulle ou, pire encore, pour réinitialiser les pilotes, ils perdent des heures de données.
Manquer de n'importe quel appareil qui se réinitialise en soi, procéder comme sur le modèle suivant:
1) Laissez-le se déposent au fond
2) Apporter un échantillon très radioactif 20 cm alors qu'il se réinitialise et vide le tampon
3) Continuer à remonter l'exemple contact, mais très lentement, manière à ne pas prendre plus le seuil de réinitialisation.
La première partie de la mémoire tampon sera remplie avec des échantillons trop faibles, le seuil, qu'il s'enclenche plus et la mesure continueront d'être systématiquement erronées, Combien de temps vous avez la patience d'attendre.
Cette séquence d'exemple est extrême, mais il y a beaucoup de réelles opportunités pour attirer plus ou moins grandes erreurs, Si vous autorisez ’ utilisateur de déplacer des échantillons à tout moment, ou ajouter et enlever des fragments dans un échantillon déjà dans une certaine mesure.
Les dispositifs conçus pour mesurer les “sur le terrain”, où il est important de réagir rapidement, ne conviennent pas à la can et des mesures de précision, dans de nombreuses situations, fournir des mesures erronées.
Mesurer avec la chambre de l'ion
Fichiers de documentation pour le chambre ion ne montrent pas assez que, dans certains cas, le pouls peut être très faible.
Dans des environnements avec peu de radon (d ’ été avec le vent et les fenêtres ouvertes) Les concentrations de radon peuvent tomber sous le 0.1 PCI/l (4 Bq/m3). Dans ces cas, vous obtenez encore moins qu'une impulsion chaque 5 minutes. Il peut aussi arriver à mesurer non pas d'impulsion pendant dix ou quinze minutes. Le caractère aléatoire, puis le remettre pour placer les médias, concentre de nombreuses impulsions en 10 minutes après. L'image suivante illustre ce comportement.
Sur cette photo sont allés bien 9 minutes, avant de recevoir la première impulsion. Dans la zone centrale est également une période de 15 minutes consécutives sans impulsions.
C'est pourquoi nous avons conçu une très grande salle (De 1 litre). Avec de nombreux appareils commerciaux impulsions seraient également 100 fois moins fréquents. Par exemple une “Sécurité Syren Pro3” (quelques centimètres cubes), produirait en moyenne, Pouls chaque 7 heures et pourrait passer de longues périodes, encore plus d'une journée, pas d'impulsion.
Test de Thoron
Si vous vivez dans un environnement avec peu de radon, la faible fréquence des impulsions pouvant laisser croire à un mauvais fonctionnement de la salle. Heureusement, il existe un Thoron, un gaz de Radon similaire, mais beaucoup plus pratique pour les essais. Plus d'informations sur le test de Thoron, sur les pages 21 et 22 du document “Radon_IonChamberElectronics”, Télécharger ici: /matériel/entrées/radioactivité-sondes
Dans la première partie de cette photo, vous voyez le Fonds pour l'environnement. Dans la deuxième partie, le manteau contenant du Thorium a été positionné dans la soucoupe, et d'appuyer sur Start. Dans la troisième partie, s'appuie de nouveau sur le bouton Démarrer et en quelques minutes, la mesure s'est stabilisé à propos 5 PCI/l. En un peu plus d'une demi-heure ’ l ’ erreur est tombé à 10%.
Les manteaux de gaz contenant du thorium ne sont pas tous les mêmes et la chambre ne peut pas remplir complètement due à une fuite entre la soucoupe et la salle. Puis la valeur mesurée peut être différente, Allez 5 PCI/l de cette photo.
Si vous mesurez la distance entre 2 PCI/l à 10 PCI/l le test passé, Dans le cas contraire, s'il vous plaît écrivez-nous.
Dans ce tableau ont été retirés le manteau avec le thorium et soucoupe. L ’ l'air intérieur a été nettoyé grossièrement, agitant un carton pendant quelques secondes. Ensuite la chambre était couchée horizontalement, alors laissez les trous ouvert aux deux bornes et appuyé sur le bouton Démarrer. En un peu plus de la moitié une ’ maintenant la chambre est complètement nettoyée et retournée à 0.1 PCI/l.
L'ion chambre doit toujours être manipulée avec délicatesse. Les salves d'impulsions qui sont produites lorsque la chambre est secouée, légères vibrations sont produites par le fil central et n'indiquent pas un dysfonctionnement. Moutons de poussière même peuvent provoquer des salves d'impulsions, Vous devrez peut-être ajouter des filtres à poussière. Lire les pages 25 et 26 du document “Radon_IonChamberElectronics”, Télécharger ici: /matériel/entrées/radioactivité-sondes
J’ai eu une crise cardiaque à geiger….J’ai des problèmes sur un nombre élevé.
Quand je m’approche du spécimen à bandoulière tic n’est plus se sent et ressemble à impallarsi l’exemple de tutto.il est d’environ 1, 5Mrh
Je joins le journal “implallato”
compteur de div Arduino
————————————-
Session a commencé à: 2012/12/03 22:06:50
—————————————
Le SAPIN secondes: 6000
Type de capteur: Geiger
Sens de capteur.: 29.00
Capteur BKG: 0.20
Capteur temps morts: 190
—————————————
DATE HEURE CPM nous / h
—————————————
03/12/2012;22.06.50;00000,000;00000,010
03/12/2012;22.06.51;00180,103;00000,010
03/12/2012;22.06.52;00060,011;00000,966
03/12/2012;22.06.53;00060,011;00000,276
03/12/2012;22.06.54;00090,026;00000,276
03/12/2012;22.06.55;00060,011;00000,448
03/12/2012;22.06.56;00045,006;00000,276
03/12/2012;22.06.57;00048,007;00000,190
….
….
03/12/2012;22.27.14;00227,260;00001,238
03/12/2012;22.27.21;00227,034;00001,237
03/12/2012;22.27.21;00226,810;00001,236
03/12/2012;22.27.27;00226,585;00001,235
03/12/2012;22.27.29;00226,362;00001,233
03/12/2012;22.27.37;00411,126;00001,232
03/12/2012;22.27.37;00410,721;00002,294
Geiger ne va pas en crise même avec des niveaux 1000 fois plus grand que ceux-là 2 Nous / h, pour lui, c’est tous les numéros, que ce soit grand ou petit, ne change pas sa charge de travail.
En tout cas, juste pour être sûr, j’ai essayé avec 10 gaz de thorium manteaux et a procédé à d’autres 150 Nous / h sans aucun signe de fatigue et avec tous les CPU’ 1%
Très probablement la ligne série que vous se coincent, garder ouverte la “TaskManager” Vous devriez voir que le CPU s’élève à 100%
Peut-être que vous pourriez améliorer la situation en réglant le débit maximal (115200) mais, en tout cas, les deux le Theremino_Bridge que les Theremino_AudioInput sont juste reproduire SideShow. Les routes vous faites par l’intermédiaire de la série et audio sont inutilement complexe et ne peut créer des problèmes.
Également l’alimentation du tube geiger de GeigerKIT n’est pas adapter le niveau de tension et pas corriger les écarts dus aux variations de température des paramètres de composant, auquel cas les valeurs mesurées changera dans l’instabilité de la tension sur le tube pour que le real environnement change qui, Je vous assure, sont minimes et mesurables qu’avec le temps très long. Si vous voyez quelque chose qui change d’une minute à l’autre n’est pas la chute mais la mangeoire qui se déplace ou le caractère aléatoire des données non intégrés avec une durée appropriée.
Si vous voulez prendre bonne mesure en utilisant un “Master” et un “Geiger_Adapter” qui, ensemble, coûtant la moitié de ce que vous avez acheté jusqu'à présent et sont de simples petites et fiable. Sur le maître va 6 générique broche InOut utile pour faire trop d’autres applications et d’expérimenter avec toutes sortes de capteurs.
Répondre à votre question sur le matériel
Ne devrait pas recevoir de nouveau matériel de ThereminoGeiger, maintenant, le capitaine et le GeigerAdapter sont stables, machine de produits à des milliers d’exemplaires et ils vont si bien que sans doute restera le même pendant de nombreuses années.
Entre autres choses, il y a encore cassé même celui pour lequel ils sont si sûrs de leur fiabilité qui garantissent j’ai personnellement, Envoyez-moi des modules non fonctionnel et je vais les corriger gratuitement sans demander le temps ou qui ont acheté leur ou autre (mais s’il vous plaît ne donnez lui la 220, frais d’expédition sont votre…)
Salut
Livio
PS: J’ai réduit un peu’ la taille de votre JOURNAL à n’étirez ne pas trop d’articles sur.
Essayez ce qu’il’ légèrement amélioré et indique également le nombre croissant.
https://www.theremino.com/files/Theremino_Bridge_1.6.zip
Essayez également d’utiliser 115200 Comment à BudRate et laissez moi savoir comment ça se passe.
Salut
Livio
Salut,Livio sont toujours mis à l’essai….
Pendant ce temps, j’ai commandé les onglets maître et geiger, mais je n’ai pas trouvé les câbles torsadés pour raccorder les deux ,alors m’expliquer ce que de.
Salutoni
Les câbles peuvent être achetés ici: http://www.hobbyking.com
La page de notre site Web qui parle de câbles de raccordement sont ici: https://www.theremino.com/technical/connection-cables
Sur les connexions de Geiger vous pouvez regarder aussi ici:
https://www.theremino.com/downloads/documentation/questions-and-answers
Informations et caractéristiques du maître et le GeigerAdapter sont ici: https://www.theremino.com/hardware/devices
ici aussi:
https://www.theremino.com/technical/schematics
Pour plus d’informations, cliquez sur le bouton “Recherche” et puis CTRL-F au sein de chaque page.
Salut
Livio
Email envoyé
Vous êtes vraiment fichu cryptique… Je crois que je comprends que vous avez envoyé que cette demande conduit à Paul.
Oui, J’ai oublié de les commander,Toutefois, j’ai vu qui conviennent à ceux dans l’armoire du pc, Nous concilions une prise pour casque stéréo de type ,Qu'en penses-tu?
Cryptique? peut-être trop télégraphique (craft hobby de déformation).
Salut :-)
Vous lui trouverez déjà’ soudés par Paul….
Salut
Je serais intéressé par la construction de la chambre de l’Ion, y at-il des nouvelles?
Merci
Vous devriez obtenir à Alexis, Maintenant vous pouvez vous informer de votre question….
Salut Mirko ,
l’ion chambre met à l’essai pour quelques mois , en général cela fonctionne bien j’ai bien’ problèmes lorsque l’humidité dans le sens qui me change très incrementandole lectures, Je dois faire quelques modifications au circuit.
Si vous souhaitez participer aux épreuves, Nous sommes heureux de vous faire trop.
J’essaie de préparer une trousse de schémas de PCB et de photos à tous ceux qui veulent commencent à expérimenter.
Merci beaucoup.
J’ai plus de bon gré!
J’ai hâte de nouvelles.
Mirko
Alessio, volontiers je participerais à l’essai, trop.
Lundi ou mardi je reçois le theremino de cartes.
Ceci “zip” contient le projet d’origine (EN ANGLAIS) et les fichiers de projet faits par moi et Livio
https://www.theremino.com/files/RadonDetector.zip
puis vint geiger avec le maître ,tuer que peu de choses :-) .
J’ai branché la sonde ,J’ai fait le pont sur 400 volts,J’ai branché la prise et le connecteur- dans les pins-à un noir fil au sol.
J’ai mis le câble sur le port usb,Windows détecte themerino installer quelque chose et la led verte clignote rapidement, mais
themerino geiger et ne cliquez pas.
J’ai sauté quelque chose?
mais vous devrez vous connecter l’audio?
ou simplement la clé usb?
J’ai lu https://www.theremino.com/downloads/foundations mais ndostà…
Non, Vous ne devez pas connecter l’audio, juste le port USB, Regardez ici comment liens:
https://www.theremino.com/downloads/documentation/questions-and-answers
Puis procéder à cette liste:
1) Connectez le maître de tous les’ USB
2) le maître doit clignoter rapidement
3) Télécharger https://www.theremino.com/downloads/foundations ici: https://www.theremino.com/downloads/foundations
4) lancement https://www.theremino.com/downloads/foundations
5) Sélectionnez la ligne de code pin et’ utilisé comme entrée ( De 1 dans 6 )
6) dans “Propriétés de l’AXE” Sélectionnez “Pintype = compteur rapide” et “Machines à sous = 1”
7) minimiser les https://www.theremino.com/downloads/foundations mais ne pas le fermer
8) lancement Theremino_Geiger
9) dans l’onglet “Options” Sélectionnez “Type de capteur = tube geiger utilisé”
10) également dans l’onglet “Options” Sélectionnez “Entrée = 1”
11) devrait maintenant commencer à cliquer
12) fermer le compteur analogique et en laboratoire n’avait ne pas besoin et il’ précis
13) dans l’onglet “Opération” Sélectionnez “Filtre FIR secondes = 9999”
14) Placez l’échantillon et la presse “Commence une nouvelle mesure”
15) Attendez jusqu'à ce que la lecture se stabilise
16) chaque nouvelle mesure Appuyez sur “Commence une nouvelle mesure” et attendez que la lecture se stabilise.
Si vous ne pouvez pas appeler moi au: Engineering@theremino.com et me donner un numéro de téléphone,
ou je vais vous donner mon téléphone, ou vous pouvez me trouver sur Skype.
Salut
Livio
tout est fait j’avais déjà vu sur le blog ,tout fonctionne ok
Merci Livio
Qui est Keith?
Pourquoi quand j’essaye de me lancer START.sh réponse accès refusé?
Lucio-lucio @ intel-intel:~ $ cd thereminoslot
Lucio-lucio @ intel-intel:bash de ~/thereminoslot $ sudo START.sh
sudo: ./Theremino_Slots_C_Linux: commande non trouvée
« Hit_any_key_to_continue ___ »
Lucio-lucio @ intel-intel:~/thereminoslot $ chmod + x START.sh
Lucio-lucio @ intel-intel:~/Start.sh/thereminoslot $.
sudo: ./Theremino_Slots_C_Linux: commande non trouvée
« Hit_any_key_to_continue ___ »
Lucio-lucio @ intel-intel:~/thereminoslot $
Vous avez à faire tourner sur Linux? Et’ tous les 4 fois plus’ dur, “n” fois plus’ buggy et je ne sais pas vraiment comment vous aider…. Toutefois, l’étranger en question s’appelle Roberto, Il a immédiatement envoyé un message et nous vous répondrons dès que possible, ou lui écrire à: Development@theremino.com (Si vous poursuivez la discussion ici est mieux pour tout le monde)… Je ne trouve pas Roberto mais je pourrais essayer de vous aider avec une information: Il me semble que Roberto était d’environ “SUDO” (symbolisant la sueur va devoir dépenser pour faire tourner sur Linux, mais que c’est aussi dire quelque chose comme “pour devenir un superviseur”, ou quelque chose, et puis changer les permissions)
Je suis allé chercher des SUDO: …. permet aux utilisateurs d’exécuter des programmes avec les privilèges de sécurité d’un autre utilisateur (normalement le super-utilisateur, ou racine) … Son nom est une concaténation de la sur commande (qui accorde à l’utilisateur une coquille d’un autre utilisateur, normalement le super-utilisateur) et “faire”, ou passez à l’action…
J’ai remarqué que vous étiez déjà’ à l’aide “SUDO” donc j’ai ramenez-la… Je ne sais pas comment vous aider, vous devrez attendre pour Roberto.
ma faute.
Il faut aller dans le fichier, Faites un clic droit-propriétés et ensemble la case
ce qui en fait un exécutable.
Livio,Je veux utiliser ubuntu parce que c’est votre pc toujours allumé ,puis faire les mesures est grand.
Nous cherchons également des moyens de publier les résultats sur les sites web ,l’idée est de créer un réseau national de détection.
Et parce que’ jamais le PC principal (toujours sur) devrait avoir Linux et donc difficile à chaque installation, pour sauver 30 euros du système d’exploitation ?
Cependant, je comprends qu’il’ ainsi configuré et et’ vaut mieux pas changer, Je vais essayer alors d’aider autant que je peux, mais nous comprenons peu et Roberto n’est pas.
Avez-vous lu la page sur Linux tips?
Je sais que ce n’est pas’ remplir et droit sur Roberto devrait faire des ajouts précieux.
Maintenant, j’essaie de lui rappeler… Il ne répond pas… Nous parlons à vous demain, Salut.
Sous linux il fonctionne,tous les messages de déchargement (25 compte) avec windows, j’ai fait des expériences terribles ,courrier perdu,schémas,etc. de profilage client.. Parce que les virus de toutes sortes , maintenant j’utilise ubuntu et j’ai fini un cauchemar.
Bonjour Livio
Jamais rien perdu depuis Windows 95 à partir, jamais vu un vrai virus, Il suffit d’utiliser l’antivirus droite, actuellement “Avast Freeware”
Toutefois, il est juste que tout le monde devienne stable à sa façon, C’est juste que tout fonctionne bien et puis nous sommes bons. J’espère juste que tout unifiera, tôt ou tard, dans un seul système d’exploitation, parce que cela fonctionne en double ou triple est une énorme perte de temps pour tout le monde. Et, comme si cela ne suffisait pas, au lieu d’unifier, vous conservez à faire nouveaux systèmes d’exploitation, Androïde, FreeBSD, Léopard etc.…
Mais aussi, j’ai travaillé et fonctionnent avec windows ,toujours l’utiliser sur les ordinateurs portables également parce qu’il n’y a aucun logiciel pour mon travail qui s’exécutent uniquement avec lui.
Dans ma collection, j’ai mon premiers dos disquette ibm 5,25. et mon hd premier ibm 20 Mo qui est plus grand que mon ordinateur portable….
Quelle est la longueur maximale du câble entre le maître et l’alimentation module geiger?
Et le type de câble?
Il est possible de surmonter les limites de longueur de câble USB, par exemple, avec un adaptateur USB-ethernet?
Avez-vous déjà testé dans ce sens?
Câble entre le maître et GeigerAdapter
———————————————————————————————–
Le câble entre le maître et geiger (Selon les calculs de capacité et de la vitesse ascensionnelle de visages) devrait faire 500 m et plus, aussi les kilomètres si nécessaire (avec quelques astuces)
Nous avons essayé seulement jusqu’au 30 mètres avec un câble réseau 6 fils, mais sûrement 100 mètres qui les rend, même avec le pire blindé 500 PF par mètre.
Mais avec ces longueurs, vous devriez faire attention à certaines choses:
1) Si vous passez près de brins de 220 Vous devez utiliser un câble blindé (en fait je l’utiliserais plus 10 mètres)
2) L’alimentation doit toujours venir du maître à travers le câble. dans le cas contraire une alimentation externe créerait un anneau de ces masses’ de temps à ramasser tout et produire des impulsions parasites chaque fois que vous allumez une ampoule ou que Radio Vatican émet le signal horaire
Je voudrais utiliser un câble blindé audio normal avec gaine + 2 câbles internes (Peut-être que rouge et noir ou rouge et blanc)
Toujours en utilisant le même câble blindé avec deux fils à l’intérieur il pourrait augmenter la distance maximale horsing (plusieurs kilomètres) avec une légère modification du circuit de sortie de Geiger adaptateur. Il s’agit de remplacer la résistance de sortie 33 kOhm avec l’un de 470 ohms, puis mettre une résistance de 1000 Ohm entre la sortie et masse. De cette façon, l’impédance de sortie est abaissée à propos 300 Ohm, convient aux multirows des câbles blindés normal semoirs. Le diviseur de tension composé de deux résistances faut abaisser 5 Volts d’impulsion jusqu’au 3.3 Volts, afin d’éviter de dépasser le 3.3 Volts avec trop courant (courants sur l’entrée pin jusqu'à ce que certains, mais ne rompt pas la PHOTO mais si vous dépassez la 3.3 Volts avec des courants supérieurs à communication USB 100uA est perturbé)
Longueur maximale du câble USB
———————————————————————————————–
J’ai essayé ici dans le laboratoire avec rallonge USB 10 mètres + câble USB normal de 1.5 mètres avec un très vieux Hub USB (de ceux qui ne portent pas l’USB 2 mais seulement le 1.1)
À la fin de toute cette mijoteuse, j’ai connecté 3 Maître et a travaillé, sans problèmes, tous ensemble. (pour mémoire, le programme HAL peut également fonctionner avec plusieurs maîtres)
Probablement pas tous les câbles USB et les câbles d’extension USB ont la même capacité, Certains peuvent seulement faire 5 mètres plus peut-être même 20. La spécification USB déconseille d’aller au-delà de la 5 ou 10 mètres.
Dans chaque cas un maître utilise très peu de bande passante USB (moins de 100 kbit/s contre mégabits/s d’une WebCam normale) ainsi, même avec USB 1.1 voyage bien.
Sur l’instrument analogique devrait avoir
(Je vous remercie de nous avoir fait découvrir sa bug)
——————————————————————————————————————————————
Maintenant, l’instrument analogique devrait avoir Theremino_Geiger fonctionne très bien, le bug est corrigé et une petite amélioration a plus précis lorsque le Cps sont très faibles. Cependant il faut garder à l’esprit que l’instrument analogique ait jamais exactement les mêmes numéros ne marquera pas la gamme majeure car elle repose sur un principe de fonctionnement très différent.
L’escalier principal en utilisant un filtre FIR (réponse impulsionnelle finie) avec une longueur qui pousse automatiquement, Lorsque vous augmentez le temps de mesure.
Au lieu de cela le jeu lors de l’utilisation d’un SAPIN filtrer (réponse impulsionnelle infinie) avec trois longueurs fixes, a quelques minutes, pour simuler le comportement d’un filtre analogique, résistances et condensateurs, pour se comporter comme un véritable instrument devrait avoir “Vintage”
L’instrument devrait avoir analogique est mieux adapté pour répondre rapidement à des recherches sur le terrain (Rechercher des minéraux) mais vous ne pouvez pas l’utiliser pour des mesures de précision, en laboratoire, il est préférable de le fermer.
Merci pour cette, Livio.
Avant que vous savez ce que vous avez écrit, observant l’instrument analogique, et en le comparant au tableau, Je ne savais pas que les deux signes ne sont pas compatibles, et j’ai compris que la différence était due à une réponse différente de l’intégration.
Après votre explication maintenant j’ai même mieux comprendre comment utiliser les trois boutons lente, Norm, rapide '.
Je pense qu’il serait utile de, pour les débutants et pour ceux qui ne comprennent pas « dans le œil’ Quelle est la différence, Ajouter dans un instrument analogique manuel chapitre-programme.
Câble d’Extension USB: J’ai essayé de connecter avec trois câbles de rallonge usb active de 5 MT, et ça marche. Pour le câble entre l’adaptateur Geiger et maître de Theremino j’ai essayé 100 m de câble blindé 3 x 0.14 Unitronic Lycy Lapp Kabel et travaux (capacité 120 Inductance de NF/Km et 0,65 MH/Km).
Merci Dario!
Ces tests sont très utiles et nous aide à améliorer les projets et les ajustements pour de futurs projets.
En fait, Geiger sur terrasse dans une Etanche ip65 de boîte. Le module maître dans la maison dans une boîte spéciale interconnectés blindé type audio stéréo. De cette façon, que vous pouvez utiliser les autres entrées à d’autres choses.
(Si possible un capteur de température,vent ou autre….. Geiger)
Tuer cette compteurs geiger de lovi maladie….
En plus de la connexion des caméras de surveillance de périmètre si n’importe qui a n’importe quel geiger, Vous pouvez utiliser les machines à sous ont été, comme le détecteur de mouvement, en utilisant le logiciel entrée Video Theremino.
Si quelque chose se passe dans une zone de l’image, situé dans le logiciel, Vous pouvez déclencher un système d’alarme.
idéal pour les intrus de la nuit .
Questo è lo spirito del Sistema Theremino !
Ci sono 999 fente liberi – Pronti par essere usati dans 999 modi diversi
“Peu de temps de publier la ThereminoGeiger Version 3.0 et des instructions pour la construction d’une chambre simple ion capable de mesurer avec précision les quantités aussi petites que centièmes de picoCurie.”
Y at-il aucun progrès sur la conception de chambre ion. J’ai acheté le Theremino Geiger circuits de kit et seraient intéressé à construire également le Radon détecteur ajouter sur.
J’ai des amis qui achètera également le Kit de Geiger Theremino après avoir montrer à eux. Excellent kit.
Salut ,
Il s’agit d’un projet de détecteur de Radon https://www.theremino.com/files/RadonDetector.zip
cordialement Alessio.
“Peu de temps de publier la Version de Geiger Theremino 3.0 et des instructions pour la construction d’une chambre simple ion capable de mesurer avec précision les quantités aussi petites que centièmes de picoCurie.”
Je me demandais si il y a eu aucun progrès avec la conception d’une chambre simple ion, capable de mesurer avec précision les quantités aussi petites que centièmes de picoCurie.
Aussi le Theremino Geiger Kit est excellent, Avez acheté 5 maintenant pour moi et les amis. Une suggestion serait de permettre l’alarme Geiger à être une valeur inférieure à 1.0 uSv/h. À l’heure actuelle, il ne vous laissera Réglez-le inférieur à celui.
Voici un kit de circuit Theremino Geiger + carte de test logiciel K40, de 100 grammes de chlorure de Potassium pur, en utilisant un tube de crêpe russe SBT-10.
http://sccc.org.au/wp-content/uploads/2013/01/Theremino-Geiger-K40-test.png
Désolé n’ai pas vu votre réponse précédente. Merci
Cher vital1
Merci pour les tests et les idées et les images.
Tu as raison, la boîte de “Niveau d’alarme (Nous / h)” devrait avoir les chiffres après la virgule.
Nous corrigerons cela aujourd'hui, ou demain – dans la version 4.4
Pensez aussi que tous les composants du système de Theremino peuvent communiquer entre eux avec l’easy “machine à sous” concept. Donc le Theremino Geiger pouvez envoyer la valeur mesurée applique à une fente et d’autres programmes comme ThereminoScript ou MaxMSP ou PureData peuvent faire quelque chose avec cette valeur. Aussi s’ils se trouvent sur un autre ordinateur, via le réseau local ou Internet.
Il est également possible tu exécuter plusieurs copies de la demande Theremino Geiger (chacun doit être dans un dossier distinct pour maintenir les paramètres saparate) Toutes les applications ne peuvent lire le même capteur le même créneau, mais chaque application peut être “spécialisée” pour un travail différent. Par exemple, une application peut faire une enquête continue avec un temps d’intégration de SAPIN de 60 secondes, l’alarme et le journal toujours actif, Si une autre application peut être utilisée pour faire des essais sur des échantillons radioactifs, en utilisant le temps d’intégration max pour obtenir la précision maximum.
J’ai quelques conseils importants pour vous.
1) La version 3.7 contient des erreurs dans le compteur analogique, Si vous téléchargez les dernières versions, vous verrez que le compteur analogique fonctionne beaucoup mieux et ses indications sont plus semblables à ceux de la graduation principale. (Bien que vous devriez considérer le compteur analogique fonctionne sur des principes différents, pour être rapide)
2) – IMPORTANT –
Vous ne devez pas utiliser courts comme temps d’intégration 60 secondes. Sérieusement, cela limite la précision et ne doit être utilisé que pour les équipements de contrôle de l’environnement, fonctionnant en continu sans opérateur.
Pour des mesures en laboratoire, vous devez TOUJOURS définir le temps maximum – 9999 secondes – et appuyez sur “Démarrez la nouvelle mesure”, après toute modification dans les conditions de mesure.
Cela s’explique aussi dans le fichier d’aide du programme.
Dans les dernières versions du fichier d’aide est amélioré et dans quelques jours il sera traduit en anglais.
au revoir
Livio
Cher vital1
La nouvelle Version de Geiger 4.4, avec le niveau d’alarme configurable selon vos besoins, est prêt à télécharger.
Veuillez lire le fichier d’aide, les prochains jours nous le traduirons en anglais
En attendant, vous pouvez ouvrir l’aide avec “ODT” extension avec Open Office et traduire le texte avec Google.
Au revoir
Livio
J’ai publiquement réagi à deux questions qui peuvent être d’intérêt pour tous les d Luciano.
QUESTION
L’adaptateur de Geiger la diode D11 (bas321) Qu’est-ce pour? Et’ nécessaire?
RÉPONSE
Les diodes D11 et D12 qui sert à prévenir les dommages dans le cas que les connexions Jack sont fausses
(positive au lieu de masse ou échangées avec le signal etc.…)
Aussi si vous mettez la prise avec le capitaine déjà branché et sous tension il peut arriver que, pendant un bref moment, le contact positif le signal.
Jusqu'à présent, Grâce à ces deux diodes, Il s’est jamais cassé un GeigerAdapter (ni un maître) tellement que je suis à réfléchir sur ce qui donne une sorte de “Garantie à vie” Je veux dire: Difficulté personnellement chaque module Thereminico cassé, sans frais (En dehors de, Bien sûr, frais d’expédition et le coût du PIC, Si une personne de la 220)
N’oubliez pas cependant que je suis juste un designer passionné par l’électronique et ne Centre pas n’importe quoi avec les entreprises qui produisent les modules, notre site est entièrement “Pas de but lucratif”, “Freeware” et “Open Source”. Quelqu'un est arrivé à produire des modules, mais ce n’est pas nous.
QUESTION
Vous pouvez connecter le maître geiger deux?
J’ai vu que la couche HAL est disponible seulement un jeûne contrer que j’ai déjà mis sur la broche 1.
RÉPONSE
Pour attacher plus’ Geiger faire:
– Pour le geiger de “emploi” Utilisez le FastCounter
– Pour geiger de “surveillance”, qui mesure la radioactivité dans l’environnement, utilisation “Compteur” normal
Le “Compteur rapide” arrivée à 50 MHz et “ne perdez pas un coup de feu” même si vous êtes dans le coeur d’un réacteur
Le “Compteur” peut se faire de 2 KHz, mais il est préférable de ne pas utiliser au-delà de quelques centaines CPS parce que, compte tenu du caractère aléatoire de la gamme de légumes secs, Quand le capitaine deux impulsions très rapprochés, le “Compteur” perd un.
Taux de pouls jusqu'à 100cps perdu par “Compteur” ne peut être mesurée et nous sommes déjà à des niveaux de rayonnement 200 plier le bas, donc pour la surveillance de l’environnement sont très bien.
——————-
Il n’y a qu’un seul maître FastCounter mais la couche HAL à porter à volonté.
Pour qui, dans le cas où vous avez plus “Conter rapide”, Il ajouterait plus “Master” ou “Esclaves” de type “Serviteur”.
Si vous liez plusieurs maîtres et esclaves, le programme de les énumérer tous dans la liste principale de HAL, l’un après l’autre et peut communiquer avec n’importe quel logiciel (comme vous êtes l’habitude maintenant), mais aussi parmi eux.
——————-
Pour geiger ne compte pas Vitesse, mais pour les applications de contrôle de processus, nécessitant une réaction rapide, au lieu de nombreux esclaves pourraient être préférable d’utiliser de nombreux Master.
– Les maîtres ont l’avantage de ne pas avoir de série, mais chacun selon une USB séparé et peut donc voyager à 500 Constante de FPS, Bien que ses collègues 8 le même chausson USB.
– Les esclaves ont l’avantage qu’il peut être attaché au Master série, Vous pouvez aussi étirer la série kilomètres et ont 10 BROCHE. Bien que des échanges de plus en plus sont utilisés pour second drapeau de broche, compte tenu de qui passent tous sur la même série. La série maximum va à 2 Mégabits/s, et doit être ralentie si longues lignes.
Salut
Livio
Merci pour le changement de réglage du niveau d’alarme, et les informations d’othe. Ont fait usage de l’information, et j’ai téléchargé et j’utilise la dernière version du logiciel compteur Geiger.
Il a démontré dans un club que j’appartiens à, ainsi a écrit un article sur l’utilisation du Geiger Kits et des logiciels pour tester.
Luciano m’a demandé:
Avez-vous essayé d’utiliser geiger jumelé avec convertisseur usb ttl? comme des actes?
Lui répondre publiquement parce qu’il peut affecter tout le monde.

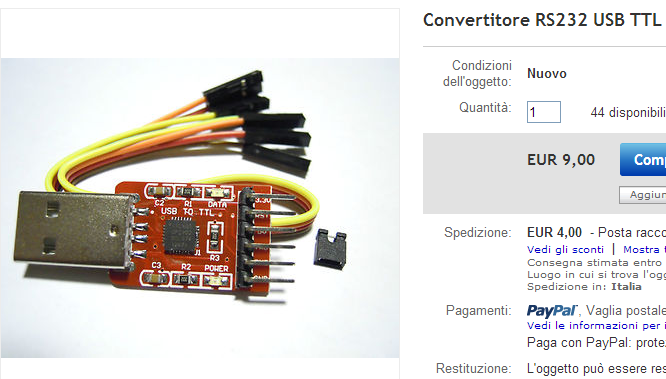

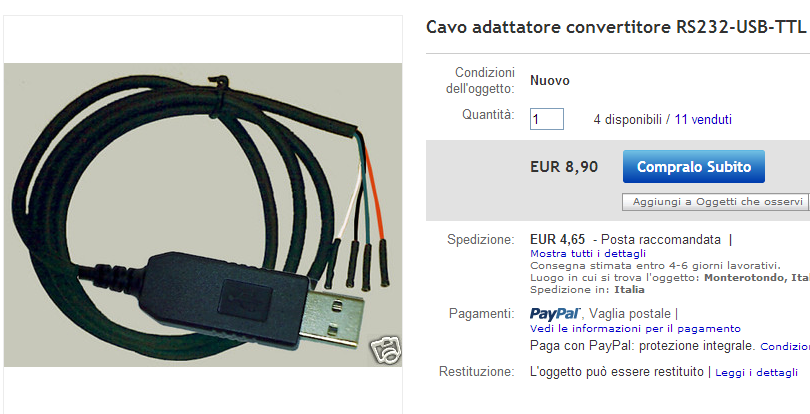

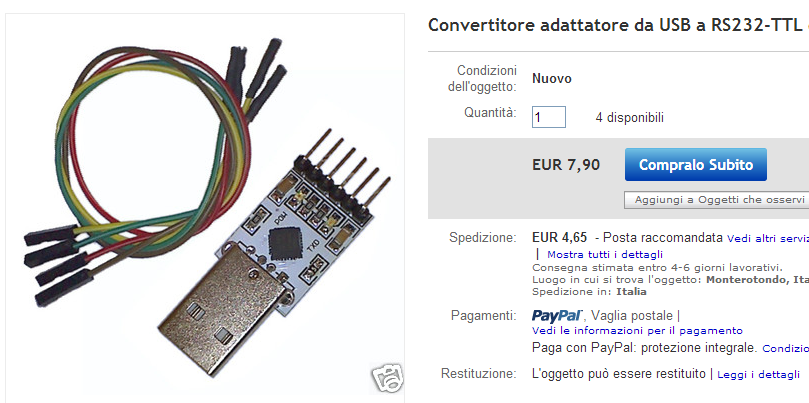

Jusqu'à présent, je ne savais même pas existés convertisseurs USB – TTL, Je suis allé pour voir sur eBay qui coûte de l’argent et j’ai trouvé trois types:
https://www.theremino.com/files/Conv_USB_TTL_1.png
https://www.theremino.com/files/Conv_USB_TTL_2.png
https://www.theremino.com/files/Conv_USB_TTL_3.png
Vous ne sauvera pas beaucoup, coûte dix Euros (quelques dollars de moins qu’un maître) et ils vous donnent très peu, un canal juste faire une chose. (seule entrée TTL contre six entrées-sorties configurables 20 types de Master broche)
Devrait fonctionner, mais ne sont pas fiables, Vous devez aller à récupérer des données d’un port série virtuel, puis les envoyer aux slots avec un pont, avec toutes les difficultés et l’instabilité qui en résulte.
Si vous essayez les laissez-moi savoir comment ça se passe, ils pourraient même être trop lent et perdent des impulsions parce que, compte tenu du caractère aléatoire des désintégrations radioactives, même si les matières radioactives sont mesurées sous peu et il y a quelques impulsions par seconde, arrivent souvent deux impulsions sont très proches. Juste un compteur de matériel très rapide, comme ceux de la thereminici de modules, ce chef d’accusation jusqu’au 50 MHz peut vous donner la garantie de ne jamais perdre impulsion.
Nous avons testé un onglet maison geiger + maître maître propulsé theremino dil DIL avec d’excellents résultats .
Actuellement.
Détection sûre station Rome casilino homebuilt geiger + Master dil
Centre d’observation gare Marino jusqu’au 26/02 GEIGER BRICOLAGE + USB-ttl convertisseur observation station Marino centro de 27/02 Master-DIL teremino geiger.
Je teste dans les autres onglets.
Les données sont en ligne sur digitalbyte
En ce qui concerne mon expérience relatives aux frais ? geiger teremino + Master Dil = prix imbattable 40 Haute qualité euro, aucune soudure,Aucune taille-haies,Aucune configuration matérielle, vous brancher et ça marche.
J’ai un tiroir plein de cartes maison achetés sur ebay et .
Avez-vous déjà acheté un geiger ou / si fait maison?
Vous pouvez l’utiliser en toute sécurité par paire avec un convertisseur usb-ttl, ou mieux avec le maître teremino dil.
Bien sûr, avec geiger teremino logiciel v 4.6
Luciano m’a écrit que dans la mesure de son laboratoire 250 NS/h et qu’au lieu de la mesure ouverte 120 NS/h. Et il m’a aussi dit que les murs du laboratoire sont composées de blocs de tuf.
Réponse:
J’ai une salle qu’au lieu de l’habituel 90 Marques de NS/h autour 130 NS/h, et les tuiles ne sont, J’ai dû escorter et j’ai mesuré. Dans la cave, j’ai trouvé certains de ceux qui arrivent en 280 NS/h
Essayer de mesurer les carreaux et les murs en plaçant la boucle très proches. Probablement si, Si tous les murs et le sol qu’elles émettent la même manière, également l’approche le geiger, la mesure ne changera pas beaucoup. Lorsque le meilleur ajustement est celui que vous avez déjà fait, mesurer à l’air libre et ensuite dans la chambre, Si nécessaire répéter avec soin et avec quelques heures.
Luciano a demandé:
Comment puis-je ajouter un pluviomètre, réseau de surveillance?
Si j’ai voulu mesurer le radon il prend une sonde à rayons Alpha?
J’ai lu partout que vous pouvez utiliser un tuyau et un petit ventilateur mettant un filtre sur le tuyau, vous quittez pour quelques jours et êtes ensuite mesurée dans un compteur gamma filtre/beta. :-)
J’ai un avis sans dépenser beaucoup? (J’ai déjà 3 Geiger et trois Theremino Master)
Cher Luciano,
Merci encore pour le réseau de surveillance environnemental que tu as fait pour chacun d'entre nous sur le site “digitalbyte”
Nous espérons que beaucoup respectent bientôt, J’espère que nous allons terminer même avec les pluviomètres et Radon.
Mesurer la mm de pluie
—————————————————————————————————–
Vous devriez trouver, ou faire, un pluviomètre comme stations météorologiques.
Demander à Alexis que vous faites.
Ici vous pouvez voir une experience d’Alessio: http://www.youtube.com/watch?v=URBuQfaIDUk
Pluviomètres similaires se retrouvent également sur eBay.
Puis connectez la sortie à une broche de maître configurée en tant que compteur simple.
Quand vous avez tout en place et fonctionnement dire moi et nous ajouterons la lecture de la pluie dans le logiciel ThereminoGeiger (en moins d’une journée – garanti)
Radon
—————————————————————————————————–
La méthode avec le ventilateur et le filtre (piège pour le radon) Il est mal à l’aise, non fiables et inexactes.
La valeur mesurée dépend du temps de filtre, temps de mesure, la quantité d’air du ventilateur passe dans le filtre, la densité du filtre, l’humidité de l’air, la quantité d’air recyclé (L’air filtré déjà les restes en acier par aspiration du ventilateur) et le matériau qui compose le filtre.
La mesure se déroule également… en remorqueurs
– mettre le filtre sur le ventilateur et attendre un certain nombre d’heures
– Débranchez le filtre et vous le mettez sur geiger et mesure depuis un certain temps
Comme si cela ne suffisait pas, la matière radioactive qui se trouve sur la décennie du filtre lors de la mesure, Pourquoi vous devriez faire même une correction que le temps d’intégration utilisé.
Parce que la méthode de filtre-trap est beaucoup utilisée?
——————————————————————————————————
Le Geiger commercial habituel comme le Gamma Scout sont insensible et ne parviennent pas à mesurer le radon environnement directement.
Pourquoi se concentrer juste sur des matières radioactives dans un filtre, vous pouvez mesurer quelque chose.
Comment mesurer le Radon par Master, USB et ThereminoGeiger
—————————————————————————————————–
Bientôt nous publierons le RadonAdapter qui est une forme simple, pour fixer directement sur une broche de maître.
La connexion s’effectue avec le câble standard habituel de trois fils, Cela peut être aussi longtemps que désiré, même kilomètres.
Comme un simple Type de broche “Compteur”, présent sur toutes les broches, un maître peut récolter jusqu'à six.
En outre, Radon a des caractéristiques exceptionnelles adaptateur:
– est très précis
– ne nécessite aucune calibration
– mesurer directement le nombre de désintégrations par litre
– fournit une mesure continue (sans collecte et cycles de mesure)
– travaillant seul (sans aucune intervention manuelle)
– Il est simple à construire (plus simple que le GeigerAdapter et PmtAdapter)
– très bon marché
La RadonAdapter contient uniquement les composants bon marchés et faciles à trouver, à laquelle n’importe qui peut construire DIY, avec une poignée d’euros.
Salut
Livio
En ce qui concerne le radon devrais-je obtenir ce ver …. Je suis sûr que la détection est positive chez moi au moins dans la cave et sous-sol.
Nous arrivons aux mesures dans la maison 349 NS/h près du mur du tuf ,244 NS/h autoportant, ,150 NS/h sur le toit (8 Mt par rapport au sol sur).
J’ai vu la conception d’Alessio (ik5pwr) Robba par Emmett Brown :-) ,pour moi juste une icône sur le logiciel et vous sur le serveur , un simple capteur de baignade sur le toit ,une chose simple juste pour savoir il pleuvait au moment de la détection ou non,Peut-être que nous avons mis la température qu’il est importante aussi avec une simple sonde résistive .
De cette façon, nous pouvons mettre sur le toit le geiger,sonde de température,détecteur de pluie,et donc, avec un câble téléphonique 4 couples, nous apportons tous les maîtres avec dans la maison.
Le RadonAdapter? Pourquoi ne pas m’envoyer le schéma du projet alors je commence à brûler certains composants? …. :-)
J’en profite pour vous remercier publiquement pour l’excellent travail que vous faites et aussi de l’exceptionnel gratuit vous offrez tous le theremino de l’équipe de soutien.
.
Le projet d’Alessio prend la pluie d’un entonnoir de diamètre connu en plein air.
Puis, avec un petit tube portez l’eau à bascule qui donne vous tot. impulsions pour toutes les quelques. centimètres cubes d’eau.
Les impulsions de comptage et vous “exactement” les mm de pluie par heure.
Et’ une des façons plus faciles à faire.
Sur eBay il y a déjà des faits
Vous n’envoyez pas le projet de Radon adaptateur parce que ce n’est pas fini.
Nous sommes ristudiandolo pour obtenir les meilleures fonctionnalités et la simplicité extrême
Si vous voulez expérimenter vous pouvez télécharger le fichier d’une preuve d’Alessio qui se trouve sur cette page…
Appuyez sur Ctrl + F et recherche: RadonDetector
“Le RadonAdapter? Pourquoi ne pas m’envoyer le schéma du projet alors je commence à brûler certains composants? …. :-)”
C’était une blague Livio……
Mis à part la blague, vous pouvez vraiment prendre le modèle d’Alessio et faire des essais de trop, Je ne suis pas très en avance sur ce qu’il publie Alessio, régimes de base il y a, les explications aussi…
