Las firmas de las muestras radiactivas más comunes
Excelentes imágenes preparados por Paul (HappyNewGeiger). Haga clic en las imágenes para ampliarlas.
Cesio (CS-137) Americio (AM-241) Radio (RA-226) Torio (TH-232) Cobalto (Co-60)
- Cesio (CS-137) – Ofrece dos líneas muy cómodas calibrar. Se encuentra en “Boquete de chispa” CK1097-7 y CK1097-12;
- Americio (AM-241) – Fáciles de encontrar en el “Detector de humo de ionización”;
- Radio (RA-226) – Fáciles de encontrar en los diales y las manos de relojes antiguos;
- Torio (TH-232) – Fáciles de encontrar en las camisas de lámparas de gas para camping “Manto de torio”;
- Cobalto (Co-60) – NET ofrece dos líneas bien pero es difícil conseguirlo.
Hermoso espectro publicado por Vital1
La muestra fue un manto, Lámparas de camping, que contiene torio (TH-232). La calidad gráfica es excepcional, los ajustes son grandes, las líneas bien definidas y bien comentado.
Mantos de “Manto de Gas de torio” son peligrosos porque pueden pierden fragmentos. Deben ser manejados con cuidado de no comer o inhalar los pedazos de alambre que se desprenden. Mejor izquierda cerrado en bolsa original o en una bolsa de nylon gruesa buen, bien sellado. Pero que de nada comparado con el ’ uso para que fue de campamento. Mantos de gas quemado se convirtió en polvo ligero que voló por el aire y cambiar (en tiendas de campaña y en la oscuridad) Fue sin duda una buena oferta. Y en la parte inferior, después de decenas de años, Estamos todos todavía aquí… para no ir por la borda con el alarmismo.
Prueba de dos interesantes y útiles, Publicado por Nicola.
Suelo en Fukushima en parte inferior (BKG) Cristal LYSO

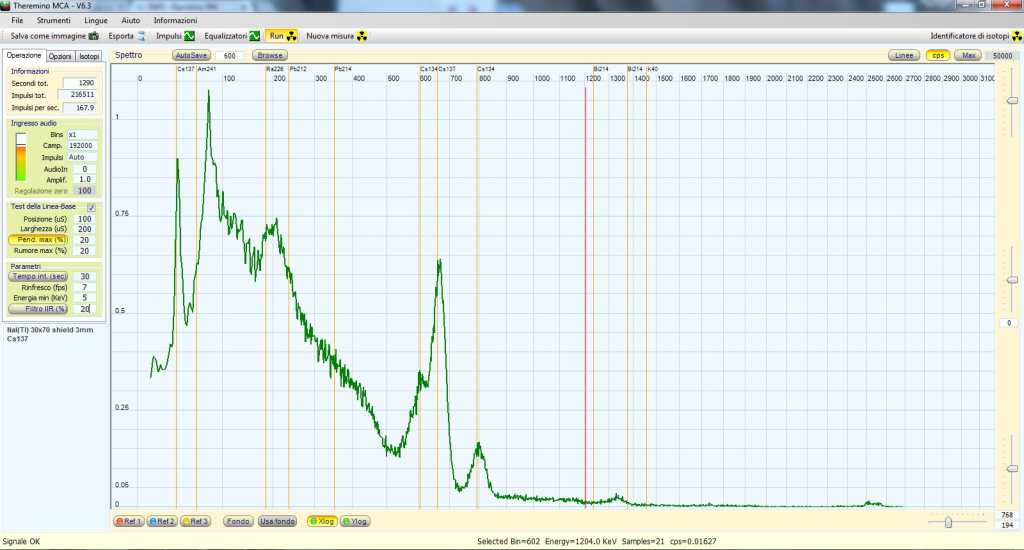

El primero es el espectro de unos gramos de suelo en Fukushima. Usted puede ver la línea de cesio 137. Mientras que las dos líneas de cesio 134 son más bajos, debido al tiempo de relajación corto.
El segundo es el fondo que consigue usando cristal de LYSO, son baratas pero ligeramente radiactivo. El LYSO contienen bien definida sobre dos líneas de Lutecio 200 y 300 KeV.
Imágenes varios
Compensación de cristal resolución envía a porcentaje por lo menos un punto l ’ FWHM. Con NaI normal(TL) Se puede llegar fácilmente hacia la 5% y menos aún, con BGO bajo la 10%.
La Radio sin compensación (Rojo) y con compensación de la resolución del cristal (Verde)
Una bolsa de 50 gramos de sal dietética, que contienen potasio (K40)
Esta no es la habitual y fácil, Cesio. Para obtener una línea de potasio tan agudo asumió el control 60 minutos. Se puede ver claramente incluso l ’ americio y cesio, presente en el laboratorio, dos metros de distancia de la sonda. Tenga en cuenta también que el cristal es un simple BGO, muy pequeño y barato.
Hermoso espectro de un hongo japonés.
Para mayor explicación ver aquí: blogs/gamma-espectrometría # comentario-2105
– – – – – – – – –
Envía tus fotos a: Livio@fastvr.com le ayudará a desarrollar la ThereminoMCA y hacer que funcione mejor en su hardware.
Las imágenes también deben contener la izquierda ajustada con los datos que considere importantes y también debe contener una breve explicación en el panel izquierdo inferior.
NO TOMAR FOTOGRAFÍAS EN PANTALLA COMPLETA !!!
Reducir la ThereminoMCA sobre 800 píxeles de ancho (más pequeño posible o casi) antes de presionar el “Guardar como imagen”. Si no haces esto, no podremos publicarlas porque cuando se ponen en el Blog, trata de 800 pixeles, convertiría en mala calidad y no se puede leer.
Trate de no usar pantalla completa ThereminoMCA, No está hecho para lo trabajar a, consumir innecesariamente mucho tiempo de CPU e incluso el escritorio entero (el ventilador es doble problema, que sopla y conmutación de condensadores se molestan y fríalos por calor) Y por último, no verás mejor, pero peor porque’ información útil y la escritura se convierten en pequeños y perdidos en un enorme espacio, desierto, dice “io sono lo sfondo del grafico. Sono azzurrino uniforme e carino e ogni tanto ho anche qualche bella righina grigia…”
Imágenes de cesio con sonda RAP47
Espectro de Cs137 inicial utilizando Theremino con una sonda de RAP47. Theremino software hace el proceso para obtener este espectro muy fácil. Gracias a todos los que han contribuido a este excelente software! Saludos, – Tom – KD5HM – Observatorio de cielos de Watauga – www.wataugaskies.net
Programa de instalación: Sonda de RAP47 / GS-1100 HV fuente y señal de interfaz / Interfaz de Audio E-MU USB a velocidad de muestreo de 192 kHz / 1-1/2″ Escudo de plomo / Photoshop CS / Periodo de muestreo: 91 minutos.
Proyección de imagen de XRF
Muchos investigadores son activos en investigación XRF (Fluorescencia de rayos X) y ya hay directrices para construir sensores XRF simples y eficaces.
Consejos para reducir al mínimo el ruido PmtAdapter
http://pico.dreamhosters.com/ThereminoPmtAdapter.html
Los enlaces más interesantes:
http://pico.dreamhosters.com/ThereminoMcaSpectrums.html
http://pico.dreamhosters.com/XrfSpectrums.html
http://pico.dreamhosters.com/XrfSpectrumsPartTwo.html
http://pico.dreamhosters.com/XrfFluteSpectrums.html
Imágenes en la restauración de la línea de base
Esta imagen muestra lo que puede hacer en BaseLineRestoring. El ruido de las gotas de 30 % y el FWHM pasa de 9.7 % en 7.1 %
El BaseLineRestoring debe adaptarse a las características de la señal. Si no pones buena parámetros que thereminomca funciona muy bien pero las líneas de ensanchar un poco. Incluso ajustando el DeadTime afecta, ambos deben establecerse adecuadamente dependiendo del ancho de los pulsos.
De la versión 2.11 en el cuadro de “Posición” Restauración de la línea de base se ajusta diferentemente. Antes de especificar la distancia, negativo, del centro de ’ impulso a la izquierda de la zona de muestreo. Ahora, sin embargo, especificar la distancia desde el lado derecho de la zona de muestreo en el centro de’ impulso.
Ningún cambio en el rendimiento, sólo tienes que acostumbrarte, Quién escribió -100 (negativo) Ahora él debe escribir 50 (positiva) y que escribió -150 (negativo) Ahora él debe escribir 100 (positiva)
Si usted tiene dudas pone el valor 50 tanto en “Posición” que, en “Tamaño”
Beneficios de este cambio:
– Utilizamos solamente los números positivos, más fácil de entender y recordar
– l ’ área de muestreo sólo se puede mover en las zonas elegibles y no cometer errores.
Pequeña explicación sobre el funcionamiento de BaseLineRestoring
El rectángulo azul rodea la zona donde el ’ algoritmo ver cero altura determinar l ’. Este rectángulo puede moverse derecha y la izquierda, ampliada o reducida.
Dependiendo de la duración de los impulsos producidos por un hardware particular, su timbre, ruido y la frecuencia de muestreo, el mejor lugar para estas regulaciones puede variar.
A través de la anchura del rectángulo l ’ algoritmo de promedios de tensiones y en última instancia determina que es más probable que la línea de cero tenía todos ’ instante establece la mitad del rectángulo. Cero entonces sirve para establecer ’ altura ’ pulso l (altura = máximo – cero) Cada pulso tiene una diferencia de cero porque la línea de base se mueve continuamente (Si tuviéramos señales “Profesional” Esto no sucedería) El máximo de cada pulso es fácil de ver pero cero en muchos casos es difícil establecer.
El mejor lugar donde medir cero es inmediatamente antes de la ’ impulso pero:
Si medimos demasiado lejos a la izquierda entonces antes de l ’ impulso la medición con precisión poco es cero.
Si medimos demasiado al ’ principio de ’ impulso c ’ es el “de llamada” y medir con precisión pequeñas.
Si se mide por un largo tiempo tomar un promedio demasiado de ’ pulso y medir con precisión pequeñas.
Si se mide por un corto tiempo el promedio vienbe en pocas muestras y medir con precisión pequeñas.
Err a l ’ altura de cero que los pulsos se miden demasiado baja o demasiado alta, confundir la 10% Que significa, Más o menos, ampliar los pulsos de 10%
Y’ difícil de explicarlo con las palabras, vistazo a las imágenes de abajo e intentar localizar de donde es la base de cada impulso por lo que se puede calcular con precisión l ’ altura. ¡ Equivocarse medir l ’ también muy poca altura puede ampliar enormemente las filas.
Las siguientes imágenes muestran situaciones comunes de la superposición de pulsos y el hundimiento de la línea cero (Pulso-cacharro y BaseLineShifting- Cacharro) puede prevenir el reconocimiento preciso de altura de pulso y luego ampliar las filas.

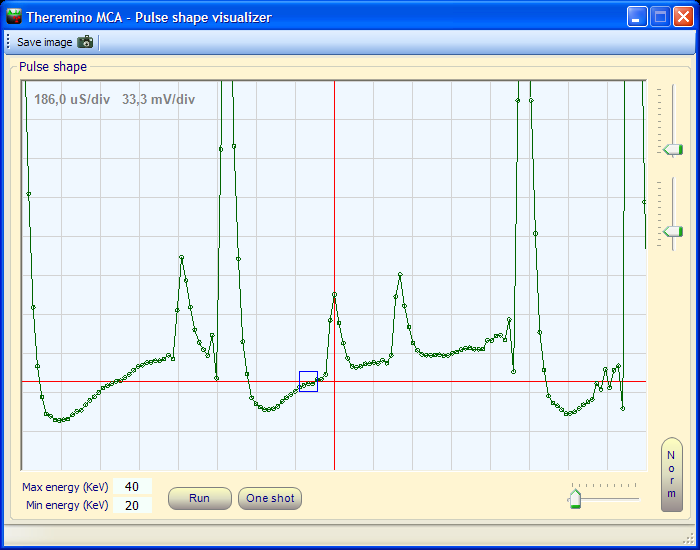

El rectángulo azul indica la zona de referencia utilizada por el ’ algoritmo “Restaurar la línea de base” para decidir dónde está el cero de este impulso. Tenga en cuenta que una vez que localices el cero l pulso ’ se mueve hacia arriba o abajo para ajustar el cero nivel gráficamente con la línea roja horizontal.

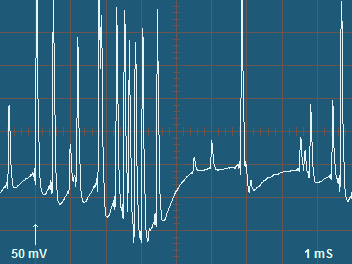

Esta imagen muestra un momento de fuerte aglomeración de impulsos, la línea cero se ha movido mucho y es muy difícil reconocer su posición antes de cada impulso porque en algunos puntos no hay ningún espacio entre un impulso y otro.

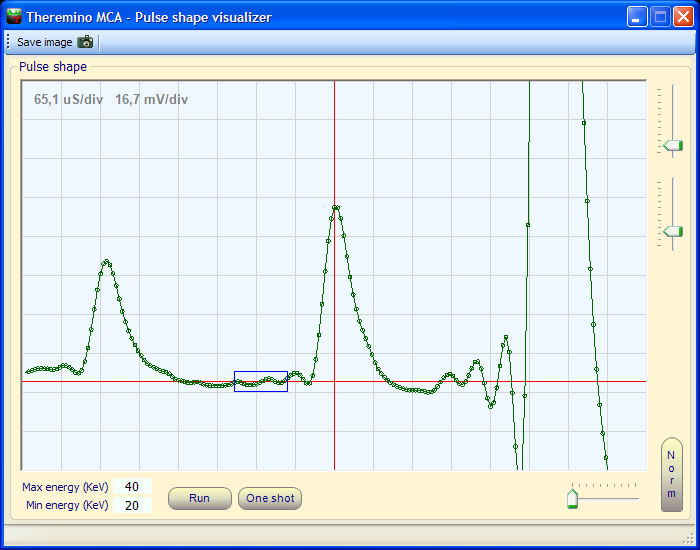

En esta foto hay una pausa antes de ’ ’ impulso siguiente que no será’ puede localizar su cero con precisión.
Aquí c ’ fue un error de medición lo suficientemente grave como.
Este impulso está alineado con el cero muy bien pero note cuán grande el timbre en proporción a la altura de los impulsos. El timbre hace que sea difícil identificar exactamente dónde está la línea de cero.
La línea de cero sal muy rápidamente en esta área para que después de haber medido el pulso de cero cero valor medido antes de ’ es baja y l ’ altura de ’ impulso se sobreestima. Hemos intentado medir antes y después no ha’ posible ya que algunas señales de contengan un “Subimpulso” muy fuerte ese falso completamente la zona que sigue la ’ impulso.
Dependiendo de la’ momento del levantamiento de algunos impulsos puede tener poco o mucho de llamada.
Un impulso sobreestimado.
Un impulso muy necesario sobreestimado.
Un pulso ligeramente sobrestimado.
Y por último un pulso medido casi perfectamente. Nota que este “casi” es ya un fracaso de 2 o 3 por ciento (Observe la línea verde después de la ’ impulso un poco’ baja)
Parece increíble que un mínimo de precisión con señales tan feas. Pero afortunadamente los fallos son unos porcentaje. Para disminuir más el porcentaje de fallos evitar hacinamiento! Si la muestra es muy radiactiva, conducir un poco’ (por lo menos suficiente para medir menos de 200 pulsos por segundo). Con pulsos menos común tarda más pero el ruido disminuye y las líneas de agitar.
Ancho de línea – FWHM
Hasta versiones 2.6 y 2.7 el FWHM de ThereminoMCA fue ligeramente inferior a la de PRA 5, pero la versión 2.8 Pasó el di PRA 1.5 puntos.
Llegamos a 7.2% pero todavía hay margen de mejora. Ahora es necesario ThereminoMCA se muestra en línea anchura FWHM, así que usted puede inmediatamente l ’ efecto de nuestras pruebas. Así que dejamos la otra investigación y estamos preparando el FWHM.
MCA Theremino V4 – Superar la barrera de 6%
No es posible medir después del filtro “hacer trampa” y medir niveles bajos causados por sharp/sharp y frastagliamenti. L ’ puede levantar el filtro y ver si el FWHM “Regge” No subir demasiado. (por supuesto el mismo filtro agranda un poco’ y esto es normal)
Comentarios
Por supuesto pueden dejar comentarios, Preguntas y consejos.
