Hardware para la espectrometría Gamma
La Theremino_PmtAdapter contiene un circuito de retroalimentación que mantiene la tensión estable incluso en presencia de grandes cambios de temperatura. De esta manera la calibración sigue siendo exacta en el tiempo y filas de isótopos no se mueven y no ampliar.
ATENCIÓN: Para un rendimiento óptimo, utilice tubos PMT por cable como se muestra en el archivo PmtAdapters.pdf – PMT para tubos de baja impedancia (con resistencias 1 Mega o incluso de 560k) no puede funcionar con estos adaptadores. Para utilizarlos debe reemplazar sus resistencias, tal como se indica.
Este adaptador se puede utilizar con el freeware bien conocido software PRA (Agradecemos a Marek Dolleiser por haber allanado el camino para este tipo de análisis, su software ERP es una referencia para muchos años y ha ayudado mucho) pero sólo con el Theremino_MCA se pueden hacer filtrado y eliminación de fondo útil para obtener la máxima información en un plazo razonable.
Este archivo incluye el diseño de PCB, imágenes y simulaciones de especia: 3.1 PMT_Adapter_V
Esta es la versión 3.2 con muchas pequeñas mejoras: 3.2 PMT_Adapter_V
Esta es la versión 3.3 con mejoras: PMT_Adapter_V 3.3
Características más salientes:
– Pacto sólo 50 X 70 mm
– No deriva térmica inicial debido al circuito de retroalimentación.
– Voltaje ajustable de 500 Para 1500 V
– Muy bajo consumo de energía sólo 10 mA a 5 V
– Muy baja ondulación sólo 100 UV
– Protegido contra corto circuito
– Potencia de salida máxima 100 MW
– Preamp circuito y pulso la ampliación (De 3/5 Nos 100 Nosotros, para leer una tarjeta de sonido de PC)
Características tecniche:
– Pacto sólo 50 X 70 mm
– Nessuna deriva termica Finlandia grazie al circuito di retroazione.
– Voltaje ajustable de 500 en 1500 V
– Muy bajo consumo a 5 v sólo 10 pero
– Ultra baja ondulación sólo 100 UV
– ProTETTO contro il corto circuito
– Salida de energía máxima 100 MW
– Circuito preamplificador y ampliación de impulsos integrados (lleva impulsos de 3-5 nos 100 nosotros, para leer una tarjeta de sonido de PC)
El simple y limpio reduce los defectos de fabricación y hace evidentes.
En las siguientes imágenes puedes ver el PMT en ensayo.
El diagrama del circuito y un impulso a la muestra que muestra el ruido de ’ fuente de alimentación, Tenga en cuenta que se trata de un pulso de baja energía.
En las últimas versiones de PmtAdapter ruido es menos que 100uV. Prácticamente el único ruido debido a la toma de muestras en 16 tarjeta de sonido de poco, como se muestra en las dos siguientes imágenes.
La primera imagen muestra sólo tarjeta de sonido ruido, el segundo ruido con un separado conectado.
——————-
El sistema completo
———————
El adaptador de la Pmt no es en la producción, Usted puede construir pero contiene una serie de componentes especiales, difícil de encontrar y caro. Por lo que recomendamos que se contacte con Lello, Quién sabe cómo encontrar un componentes baratos y también imprimir una cantidad de PCB para los amigos: ufficiotecnico@spray3d.it
El sistema de equipo Theremino sólo se ocupa de la investigación y no vende hardware. El sistema es completamente "Gratuito", «Código abierto», "Sin fines de lucro" y "Bricolaje", pero hay fabricantes que pueden proporcionar los módulos montados y probados en un gran precio. Uno podría apenas autoconstrucción les gastar menos. Para obtener una lista de los productores de leer esta página: www.theremino.com/Contacts/Producers
Un enganche para la R6095 de la PMT de Hamamatsu (y similares)
En este archivo ZIP el proyecto águila y GCode para el cortador: PMT_Socket
Estas imágenes muestran cómo adaptar los conectores para impreso y cómo se termina el zócalo (Haga clic sobre las imágenes para ampliarlas)
El condensador también puede soldarse a través de (con dos mangas aislantes en cables) y, para evitar cortocircuitos con el tubo de aluminio exterior, Es bueno envolver toda la zona de PMT a tablero del circuito impreso, con una hoja de lámina de plástico..
Un sistema MCA para Apple (iPhone y iPad)
Por demanda popular Alessio ha diseñado una versión especial de PmtAdapter, utilizable con software disponible en iPhone y iPad. El software se llama Bot de Geiger, Ed è ONU riferimento por la comunidad Apple.
El esquema es muy similar a PmtAdapter para PC, pero he añadido una batería (Hay la ’ powered USB). La amplitud de la señal se reduce considerablemente, Usted puede enviar todos ’ entrada de micrófono, de lo contrario sería saturar y distorsionaría la forma del pulso.
Aquí puedes ver los espectros obtenidos con americio y cesio. Gracias a la resolución de pantalla maravilloso “retina”, las palabras son tan pequeñas, no perturbe la visión del fondo negro hermoso.
Estamos a años luz de un verdadero MCA, ancho de línea “FWHM” (es el parámetro más importante para un MCA) es abrumador. Pequeños detalles del espectro son totalmente invisibles. Aquí está el mismo espectros producidos por MCA Theremino:
Con una tableta 12 pulgadas por 180 Euros (con Windows 10 y envio incluido en precio), tienes un instrumento portátil mucho más conveniente y exacto. Pero la satisfacción de usar un sistema de Apple, Que cuesta una exageración, no tiene precio!
Calibración y la temperatura
El adaptador de la Pmt y el fotomultiplicador consumen sólo unas pocas decenas de vatios del milli, no son suficientes para producir variaciones significativas de la temperatura. Para no tener que esperar un “calentar el tiempo” entre el encendido y las medidas. Y ’ no es aún un calentamiento progresivo durante las mediciones muy largo.
Aunque los cristales cambian con scintillators de funcionamiento temperatura ambiente, como se puede ver en la imagen de abajo:
Tenga en cuenta que la respuesta a la temperatura no es lineal y que cambios incluso pendiente de positivo a negativo, justo en la zona de temperatura normal. Por el que una corrección automática sería inexacta. Se necesitaría una tabla de corrección para ser calibrado para cada cristal y esto sería muy complicado y en última instancia poco confiable. Mucho mejor hacer un ajuste con dos marcadores antes de cada medición.
Consulte con el marcador antes de cada medición es rápida, precisa y muy fiable. Se recomienda mantener en el lugar dos pequeñas muestras (por ejemplo, cesio y americio) a distancias adecuadas, para que siempre tenga dos pequeñas filas de referencia. Cesio es más débil y se mantenga lo suficientemente cerca a la sonda mientras que l ’ americio mantenga unos diez centímetros, o se encierra en una cápsula, para disminuir su actividad y mantenerlo cerca de la punta de prueba.
Las dos líneas deben ser la misma altura y lo suficientemente pequeño no perturbar las mediciones. Si no tienes que medir precisamente el cesio y el l ’ americio, entonces los dos marcadores pueden permanecer siempre en posición. Ver sus líneas en la tabla final (posiblemente comentó) de la seguridad que el cuadro está perfectamente calibrado.
Construir un pozo en plomo
Utilizar para medir el nivel de radiactividad y sustancias radiactivas, fondo natural.
La medida consiste en una placa base, Además de algunos cilindros concéntricos, de diversos tamaños y espesores. Entre los componentes deja algo’ de holgura, con el fin de facilitar el montaje ’.
El material es realmente latón plomo, para distinguirla de la ’ sonda gris aluminio, Mientras que el pedazo del cilindro interno (apenas visible) es el único ’ de plástico, con anillo concéntrico en plomo.
Todas las piezas de plomo fueron hechas del metal de hoja 1,5 mm de espesor, corte con una hoja de factura común y formado a mano, envuélvala alrededor de cilindros de plástico de aluminio de acero que tenía disponible (utilizado sólo como “MONEDA DE DIEZ CENTAVOS”).
La placa base se hace doblando varias veces una tira de chapa de igual anchura, conseguir un grosor decente.
Hoja dobla fácilmente en el borde recto de una mesa y aplana con los golpecitos de martillo. El plomo es muy maleable.
Todas las piezas fueron envueltas con el papel lo suficiente, manija así que ellos no entran en contacto directo con el plomo, tiende a ensuciarse las manos. También por qué es bueno para calcular un poco’ holgura entre los diámetros diferentes de piezas, entonces esa capa de papel no rompe cualquier inserción/extracción de cilindros todos ’ mismo, que parcialmente deben caber dentro de un ’ más (en cuanto a la camisa de cilindro y tapa)
Para medir usted siga este patrón:
- Primero se presenta en una tabla de la placa base y el cilindro de base;
- Insertar la muestra en el tubo de base, así lo toca el interior (inferior) Dell ’ anillo de la cámara de medición: Puede meter bajo que proceda espaciadores;
- Pones la cámara de medición (cilindro de plástico y plomo anillo solidario) tan la por debajo de la muestra se centra en la parte inferior del ’ anillo;
- Él desliza la camisa más básica ’ dentro del cilindro: Apoyará la tubería de plástico y anillo concéntrico de ’ llevará al agujero para permitir la posterior inserción de la sonda;
- Insertar la sonda : en mi caso recta dibujar ’ anillo de plomo medida vivero.
De las pruebas que he hecho esta configuración reduce el ruido de fondo para casi 20 CPS a 3,1 CPS
Marco Russiani
Descarga este proyecto, completar con más información y fotos:
Theremino_Pozzetto_di_Misura_ITA.pdf
Theremino_G-Ray_Test_Chamber_ENG.pdf
Hola,
Hay una manera de usar mi RFT PMT M12FS52A con el alto voltaje negativo? Tengo un tubo nuevo y calibrado pero necesita -1150 Voltios. Puedo cambiar las resistencias pero no sé cómo.
muchos saludos, Patrick
Hola Patrick , el tubo fotomultiplicador puede utilizar voltaje positivo o negativo , Adaptador Theremino PMT, uso positivo con muy baja ondulación , el tubo también puede utilizar nuestro adaptador , le sugerimos para utilizar la impedancia muy alta 10 Mohm para cada dynode.
Por favor descargar que nuestro software MCA dentro de usted puede encontrar a algunos documentos muy útiles ,y muchos ejemplo utilizar PMT. para cualquier pregunta adicional no dude en ponerse en contacto conmigo en Alessio.Giusti@meteolink.it
Alguien puede dar algunos consejos para eliminar el ruido eléctrico del adaptador. Mi USB y el cable son ruido gratis pero tengo un grande de la señal a 500Hz + algunos más armónicos que cambia de puesto alrededor como se ajusta la tensión de. Estoy usando una pieza muy fina de cobre de la PCB como el escudo, Supongo que está bien?
Utilicé el kit de Theremino Geiger y MCA Theremino software para la prueba de la mención de soldadura contaminada radiactivo en este informe. Prueba de la soldadura antes de usar si están construyendo contador Geiger, o equipo de Scintillator.
———————————————–
Accidental, y sorprendente detección de radiactividad en la soldadura de plomo! (Informe preliminar)
Me enviaron este email de una persona informándome sobre una accidental y sorprendente la detección de radiactividad en la soldadura de plomo que esta persona había comprado en Australia.
—————————–
18 de octubre por correo electrónico 2013,
"Mi rollo de soldadura eléctrica llegó cerca de mi SBT 10, y cuenta que comenzó – gran sangriento – probado con mi LND 7317 un promedio de ~ 400cpm. Im haciendo un poco más pruebas con la hoja de papel, etc. y enviará un gráfico con los resultados y quizá enviar una muestra de la soldadura a Pedro para tratar de ver lo que el . va. Plomo tal vez sucio?…”
—————————–
He recibido la primera 12 Gram muestra tarde el 30 de octubre, y comenzó la prueba inmediatamente. Tomó un tiempo para completar las pruebas múltiples, Además de la investigación resultados de la prueba. En mi opinión la muestra pruebas demostraron la soldadura de plomo para ser significativamente radiactivos.
El 8 de noviembre entré en contacto con la empresa que había vendido esta marca de rollo de soldadura aquí en Australia. Hablé con el Gerente de producto australiano. Hice esto para informar a la compañía de la detección, Además de proporcionar a la empresa la oportunidad de hacer más investigaciones sobre cómo amplia propagación y significativa esta contaminación era. El Gerente solicita una muestra para mayor evaluación y pruebas, que he publicado le en la tarde del 8 de noviembre 2013.
Esa tarde me llamó un más alto representante, y libremente se ofreció la información que esto de la soldadura ha sido fabricada en China de placas de circuitos electrónicos reciclados. Había estado tratando con este proveedor chino de más de veinte años, y no había tenido ningún problema con este producto antes de.
Dijeron que sería transparentes en sus relaciones con esta detección, y retroalimentar. Me enviaron un rollo de recambio de soldadura con nombre de un producto diferente, y limpia.
Llamó el Gerente de producto el 26 de noviembre y se informó todavía esperaban resultados de la prueba. Cuando me enteré de nada de ellos, Llamé el día 2 de diciembre 2013 para averiguar si habían recibidos aún los resultados de la prueba. Hablé con el Gerente del proyecto nuevo. Transmitió a mí,
1. Resultados de la prueba no habían recibidos aún.
2. La información transmitida a él, por el científico haciendo la prueba era principalmente plomo radiactivo que se ha detectado. Señaló hubo plomo radiactivo alrededor de nosotros en el medio ambiente, y en todos. Por lo que era poco probable que esta detección de contaminación sería un problema.
En nuestra discusión señalé que tres rollos contaminadas ahora habían ha detectado en Australia, por diferentes personas. (cuatro ahora) En mi opinión, la cantidad de contaminación radiactiva fue significativa, y por encima de lo que normalmente encontrarías en normal plomo soldadura productos.
Aquí es una prueba de contador Geiger de 250 gramos de una marca diferente de soldadura de plomo. Esto es rollo de soldadura enviado como reemplazo para el rodillo contaminado. Como se puede ver en la tabla de prueba, a nivel de fondo. Esto es cómo usted compra de soldadura de plomo debe probar!
http://sccc.org.au/wp-content/uploads/2013/12/Normal-solder.jpg
Ahora comparar esa prueba a la prueba de 64 gramos de soldadura de plomo, saca el rollo contaminado.
http://sccc.org.au/wp-content/uploads/2013/11/Lead-solder-64-grams-141113.jpg
Hay una diferencia muy grande y evidente entre los resultados de la prueba de soldadura normal, y el rollo contaminado. Aquí es un promedio mucho más científico Geiger counter probado llevó a cabo en el mismo ambiente de fondo, para la comparación.
http://sccc.org.au/wp-content/uploads/2013/12/Contaminated-lead-solder-compared-to-normal-solder-041213.jpg
Ahora tengo muchos informes de personas que han probado una amplia gama de marcas de soldadura. Hasta el momento, las detecciones contaminadas están restringidas a cuatro rollos de esta marca en Australia. Un contacto en Nueva Zelanda ha divulgado una prueba limpia para soldadura nuevo, incluyendo la marca en cuestión.
Informe por correo electrónico: ( He quitado la información de la empresa y el producto de este correo electrónico )
—————————————–
Hola Peter,
Vino ayer a la sucursal en Wellington y compró un rollo 200g. También compré pequeñas muestras de la versión de 1,0 mm y la soldadura de plomo menos.
Entonces vagó hasta la Universidad y me encontré un profesor que trabaja en este tipo de cosas. Él colocó las muestras frente a metro de su estudio práctico. No había rastro de radiactividad por encima de los antecedentes existentes.
Esta mañana les he puesto delante de mi scintillator. Disminuida sobre lecturas 10%, tal vez debido al efecto protector del plomo.
Todo lo mejor,
———————————————–
Esta evidencia sugiere ahora que la soldadura contaminada está restringida a un lote vendido en Australia. Esto no es concluyente. Por desgracia no parece haber información por lotes en el etiquetado de productos.
Mi opinión
La soldadura de plomo contaminado radiactivo podría presentar un riesgo para la salud bajo estas circunstancias.
1. Si no lava sus manos bien después de cada uso, u otros objetos antes de lavarse las manos. Sí, Lo sé, usted debe hacer esto incluso si era simple plomo soldadura.
2. Plomo de fluorescencia de rayos x, Además de la radiación Beta de cantidad importante liberado, también podría ser un problema si lo suficiente de él fue cerca de, por ejemplo. un dispositivo electrónico portátil, o almacenado en grandes cantidades.
3. Adultos y niños potencialmente inhalación volatilizaron contaminantes en la fusión al soldar.
Mi gran preocupación es que los niños utilizando esta contaminado de la soldadura, Cuando se trabaja en proyectos de electrónica de hobby. Su mayor potencial de la mano a la boca en contacto con, y la inhalación de contaminantes volatilizados.
No tengo idea cómo este plomo contaminado se han distribuido. Se ha utilizado en la fabricación de aparatos electrónicos, o los productos que utilizan plomo? Se necesita más investigación para establecer si este es el caso. Si estaban construyendo un equipo de contadores de Geiger kit o scintillator mediante esta soldadura, contaminaría su proyecto. En la actualidad, Yo sugeriría a quien utiliza soldadura de plomo para proyectos de electrónica para probar antes de usar.
De la información transmitida a mí en la actualidad, interpretación de la empresa sobre el riesgo parece ser diferente a la mía.
En este momento yo y otros hemos contactado a los reguladores de gobierno relevantes en Australia y Nueva Zelanda. Formularios de quejas de salud y seguridad han sido sometidos a informar a las autoridades de las detecciones. Tendremos que esperar y ver cuáles son los resultados de este proceso. Me voy a someter un informe más de detalle una vez completado este proceso.
La cuestión principal aquí es conseguir residuos nucleares en el proceso de fabricación a través de un control deficiente, Reglamento, y la corrupción. Que cada persona es una víctima cuando esto sucede, fabricante, distribuidor y consumidor, Además el medio ambiente. Estos bienes de consumo va a terminar en rellenos de tierra!
Pruebe antes de usar, sería la acción más sabia en la actualidad.
Más resultados de la prueba
Porque la primera muestra que me enviaron fue enviado al fabricante para su posterior análisis, mi contacto me envió un más grande 64 gramos de muestra para pruebas.
Un contador de Theremino Geiger Kit, + Tubo de panqueque SBT-10 Ruso, fue utilizado para las pruebas de contadores de Geiger. La muestra de soldadura estaba en una bolsa de plástico cerrada zip durante la prueba. El plomo en la soldadura ofrecería cierta protección del uno mismo.
Esta muestra fue del original 200 rollo de soldadura de gramo. La prueba de contador Geiger de esta soldadura de plomo detectado en su mayoría beta, una presencia significativa de alfa, más una pequeña cantidad de Gamma.
Gamma + Resultado de la prueba de beta
1.6 uSv/h
1000CPM
Contador Geiger prueba gráfico demuestra que había muy poca radiación Gamma detectada, Cuando un escudo de aluminio Beta estaba en lugar.
http://sccc.org.au/wp-content/uploads/2013/11/Lead-solder-64-grams-141113.jpg
Esta prueba de la alfa fue hecha por otra persona con diferentes equipos. Alfa test gráfico de la soldadura usando una LND 7317 sonda de crepe. Sin blindaje cpm 532, con un trozo de papel entre la muestra de soldadura y la sonda cpm 332. Así que aproximadamente 200 CPM fue radiación de alfa 532 – 332.
http://sccc.org.au/wp-content/uploads/2013/11/lead-solder-with-paper-between-sample-and-probe-532-cpm-to-332-cpm.jpg
Las principales cumbres en el scintillator pruebas parecen ser para radiactivos plomo Pb-210 en 46 keV y fluorescencia de rayos x de plomo. El "americio Am-241 ?"maker en esta tabla no está confirmado, y cuenta con una considerable cantidad de incertidumbre asociada. Tendremos que esperar para el informe final de la empresa.
Aquí está una carta de software MCA Theremino de un 64 gramos de muestra del plomo de la soldadura.
http://sccc.org.au/wp-content/uploads/2013/11/Lead-solder-64-grams-221113-TV51-23c-45144.jpg
La mejor sugerencia en la actualidad para el pico alrededor de 21 KeV, es la fluorescencia de rayos x de otro metal en la soldadura, por ejemplo., Rodio, Paladio o plata.
Si tienes cualquier otra sugerencia para el pico alrededor de 21 KeV, sugieren seguimiento pruebas, o correcciones a esta evaluación, no dude en comentar.
Descargo de responsabilidad: Se trata de un aficionado voluntario ejecuta servicio. Error humano puede proporcionar información incorrecta, y mal funcionamiento del equipo puede producir lecturas falsas. No contar con la, o actuar sobre la información presentada aquí, sin más investigación.
Su interlocutor tiene todavía alguno de esta soldadura? Estaría interesado en obtener una pequeña muestra para usar durante las conversaciones sobre los lugares sorprendentes donde tienes que mirar hacia fuera para la contaminación.
En términos de “Cómo llegar”, Si vino de China entonces podría ser algunos emprendedor proveedor utiliza plomo reprocesado de algo que una vez fue utilizado para el blindaje, e. g. ladrillos de un castillo de plomo que había sido activado a través del bombardeo del neutrón (la cadena de decaimiento normal viniendo de 226Ra de memoria, pero no puedo imaginarla metiendo la soldadura de la). Así que en lugar de eliminarlo como residuo, fue nuevamente vendido y reutilizado en otros productos de plomo.
Hola,
Soy el Webmaster de Livio.
Probablemente el usuario “vital1” no va a leer tu post. Por lo tanto, tal vez, es mejor escribir directamente a: admin@SCCC.org.au
Gracias!
Tenga en cuenta que el isótopo Pb210 está naturalmente presente en rastros porque está en la cadena de desintegración de U238. Sin embargo este isótopo es sintetizado en los reactores nucleares para encontrar una cantidad considerable de él podría estar relacionado con una contaminación.
http://www.ozcoasts.gov.au/glossary/def_q-r.jsp
https://en.wikipedia.org/wiki/Decay_chain
Agradable ver sus bonitos medidas para detectar la seguridad radiológica de todo el mundo. Por favor continuar con esta investigación!
Deja un comentario más detallado en la sección de usuario. Gran software. Funciona bien y la documentación es excelente.
Junio 2014 prueba de suelos de drenaje, Australia de Caloundra, utilizando Theremino V6.2
Tengo una gran 30 metro cuadrado losa de hormigón que desemboca en un drenaje. Es un área al descubierto en el momento de la recogida de muestras. Había llegado a ser completa de escorrentías. Este escurrimiento había formado un suelo fino con raíces de la planta fino en todo lo. Cuando limpié el drenaje hacia fuera, Recogí una 526 gramos de muestra, y lo colocó en un vaso de marinelli para pruebas.
Esto es principalmente el suelo, menos las raíces de la planta fina. No seque hacia fuera, por lo que sería cierto contenido de agua.
Montón de plomo Pb-210!
Cuando hago una prueba de scintillator que suelo tener dos programas de software MCA funcionando al mismo tiempo, Theremino y Becqmoni. Esto me permite cruzar resultados de la prueba de tabla de referencia. También, cada paquete de software tiene diferentes ventajas sobre los otros. Solía Becqmoni para trabajar la actividad Pb-210, en bequerelios por kilogramo, para esta muestra de suelo.
http://sccc.org.au/wp-content/uploads/2014/06/Soil-from-drain-Caloundra-526-grams140614-TV62-22c-84695-+-text.jpg
El resto del espectro es una mezcla de uranio y torio decaimiento hijas, Además de ser-7. El pico alrededor de 186 keV es probablemente radio. Tal vez sólo un efecto de concentración de los de Pb-210 de la gran superficie de hormigón en este drenaje.
Aquí están algunas pruebas del suelo local anterior usando el software PRA MCA. Las cantidades detectadas de 210 PB presente en estas pruebas es mucho más pequeño.
http://sccc.org.au/wp-content/uploads/2012/08/Local-soil-sample-880grms-230812-60-81.jpg
Esta era una zona de suelo, donde un techo de lata escurridas sobre él.
http://sccc.org.au/wp-content/uploads/2012/09/Glenview-soil-sample-616-grms-060912-63.84-9.jpg
Hola !
Soy el nuevo propietario de un detector digital de Armadillo tipo 1. Me las arreglé para obtener algunos espectros de Cs137 usando MCA Theremino (buen software !). Aunque tengo algunas dificultades para configurar correctamente. Me ayudarias con algunas preguntas ? Que precisa hice ya muchas investigaciones en la web y he leído el manual del software.
– En la sección de entrada de audio no entiendo lo que son “contenedores de” y por lo tanto, cómo elegir el valor apropiado ?
– En cuanto a volumen de audio qué es mejor ? Ajuste el volumen del micrófono sólo a través del mezclador de Windows (y ganancia de audio MCA sólo si volumen apropiado no puede ser lograda a través del mezclador de Windows) ? O mantener el volumen del micrófono algo bajo como 20% y añadiendo alguna ganancia de audio MCA ?
– Con respecto a la calibración, Entendí que en una primera aproximación puedo calibrar en el pico de Cs137. Pero los valores de eV no son correctos para otros isótopos. Esto es un problema de la linealidad del detector ? Que método recomiendas para corregir la linealidad ? Creo que se puede lograr a través del ecualizador, Pero cuál es la forma correcta de ? Calibración de Cs137, luego jugando con el ecualizador para mover picos para diferentes isótopos y energías como Am241, TH, Mineral de uranio ?
– Última pregunta : Qué es el método apropiado para indemnización de resolución de puesta en marcha ?
Gracias :)
Hola Sebastien.
Cada Bin es un contenedor único de pulsos de energía similar. Bins es una regulación de la resolución del espectro. Con muchos compartimientos hay muchos puntos en el espectro pero aumenta el tiempo necesario para obtener un buen espectro. Así usted regula el valor de "Contenedores" para conseguir un buen compromiso entre resolución y velocidad.
Si el ADC de la tarjeta de audio no se satura, cada Reglamento de audio es bastante equivalente. Se puede ver si la señal se satura con nuestra aplicación de DAA (funciona sólo en la entrada de audio por defecto, por lo que debe establecer el valor predeterminado de windows en la entrada que está utilizando). O usted puede ver la saturación en la ventana de pulso MCA. Cuando pulsos se saturación la parte superior de la pus es plana. Cuando los impulsos están saturados la linealidad de la zona de alta energía se vuelve muy comprimida. Si los pulsos de alta energía son cerca de la saturación es mejor reducir la ganancia de mezclador de Windows, y compensar con la ganancia de audio MCA Theremino.
Para alinear con el linearizer MCA:
– poner todos los cursores en la posición "flat"
– Coloque el regulador principal (el cursor derecha parte inferior) en la posición media
– regular la ganancia de audio de mezclador de Windows y la ganancia de audio MCA para un isótopo de energía media (tal vez radio o cesio)
– ajuste exactamente el cesio con el regulador principal (el cursor derecha parte inferior)
– Coloque todos los isótopos (americio, radio, cesio y cobalto) a distancia derecho
(para ver todas las filas al mismo tiempo, las distancias son muy diferentes)
(uranio y torio son no aceptables para las calibraciones porque las filas no son bien visibles)
– establecer la visibilidad de las filas de prueba para todos los isótopos usados
– regular cursores de linealización para obtener la mejor aproximación para todas las filas
(usa las flechas del teclado, y no OVERCOMPENSATE con exagerar las correcciones)
(los cursores linearizer ser regulación smootly – naturaleza no hace pasos bruscos!)
No es un método para regular la compensación de la resolución, sólo la experiencia puede ayudar a. Son los mejores consejos en la documentación de MCA.
Gracias mucho por Livio su respuesta rápida ! Pruebo tus consejos esta noche :)
Otra cuestión relacionada a la calibración : Theremino MCA ofrece ecualizadores también la altura de los picos de. Cómo puedo saber la altura correcta para un determinado pico o Valle ? Para las energías / Distancias es fácil en teoría como han fijado valores en ev, pero para la altura ?
La respuesta a la energía del scintillator aliado (y también los tubos de geiger) tiene un máximo cerca de a 50-100 KeV y luego disminuye linealmente. En 1 MeV es la respuesta 200 veces menos.

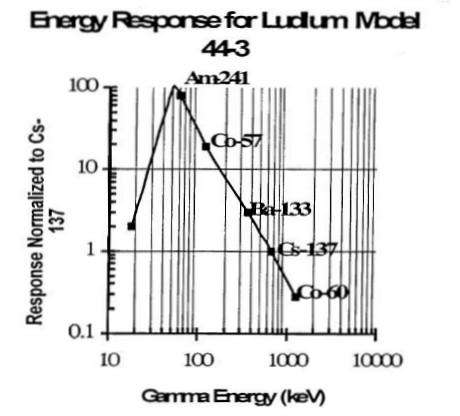

https://www.theremino.com/uploads/Nai(Tl)_Response.jpg

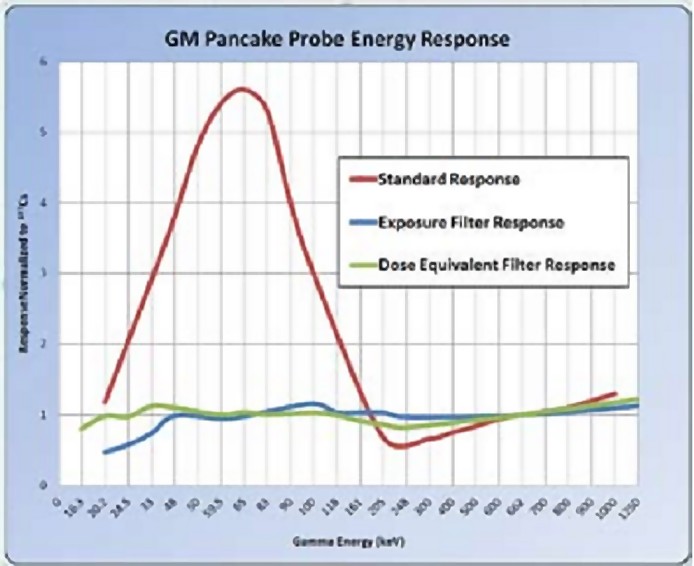

https://www.theremino.com/uploads/Energy_response_and_filters.jpg
La respuesta a la energía es también alterados por la distancia de sensor-muestra, y por consideraciones geométricas sobre sus tamaños relativos. En estas condiciones hacer las mediciones de amplitud son imposibles. Sólo algunos valoración relativa y aproximada se puede hacer.
Con el ecualizador de amplitud ThereminoMCA se puede hacer una corrección aproximada de la respuesta. Pero no hay que hacer mediciones! Sólo para ver mejor todas las filas de isótopo. La corrección está bien cuando usted puede ver todas las filas con amplitudes similares. Sin la corrección de las filas fuertes tiende a hacer desaparecer las filas poco.
Hola Livio,
primero comentar un general: después de aunque me resulta difícil encontrar mis posts. Sólo es a través de google si sé algunas palabras clave. Sería posible permitir inicios de sesión y una manera de mantener una lista de todos los comentarios? También permitiría obtener un correo de notificación cuando hay un nuevo comentario. ( Nunca recibo un correo y revisé el spam así…)
Aquí la cosa técnica:
Tengo un 38B57 de Scionix, debido a que tiene una longitud de 2,25″ Puedo conseguir picos tan altos como 2600keV.
Sobre la gama completa me parece difícil de compensar con el ecualizador. Por lo menos dos o tres sliders más ayudaría aquí.
Si ajustas los controles deslizantes es difícil de deshacer algunos cambios debido a la posición del control deslizante no aparece => sugerencia para mostrar cada posición del control deslizante (-100-100%).
Después de todo sigo pensando que debería modificarse el ecualizador. Me refiero a cuando usted compensar que tiene un montón de materiales de referencia con algunas líneas que identificó. Ahora, la tarea es avanzar las líneas en las posiciones donde deben estar. Por qué no permite entrar los linese sin demasiadas restricciones (Actualmente no puedo entrar muchas posiciones ya que hay algunas reglas que no permiten arbitraria keV entrados)?
Última: se exportan los espectros con ajustes de ecualización aplicadas? Si es así, no deben, pero los ajustes del ecualizador deben ser exportados junto con los espectros + el ajuste del altura de energía. Que permitiría ajustar el ecualizador más adelante y energías se mostrará correctamente después de volver a cargar.
PS: He modificado mucho la lista de isótopos y entró toda posible huida pico las energías así. También me addes muestra filas de piezas de referencia típico que me. Es / anybode interesados en conseguirlo?
Arrepentido, este blog no es compatible con las notificaciones.
Hemos creado un foro con todas las facilidades (envío de imágenes, esquemas con fidocad y notificaciones) aquí:
https://www.elettroamici.org/commmunity/forum/microcontrollori/theremino/
Pero es nuevo (sólo un puesto por ahora) y sólo en Italiano. El traductor se instalará en las próximas semanas.
Modificaciones Theremino MCA
Qué versión está utilizando? Ahora probé la última versión (7.2) y es possibe para establecer la energía para cada cursor.
No sé si los otros cambios que propones son posibles y / o deseable. En cualquier caso, Estos serían los cambios difíciles, y ciertamente no tenemos el tiempo para ponerlos en práctica con la atención que requiere.
La aplicación de la MCA es de código abierto y cualquiera puede modificarlo, no se abrirlo a menos que tengamos errores serios.
Agosto 2014 Informe de prueba de agua de lluvia, utilizando el software de MCA Theremino V6.3
Ubicación de estación
http://sccc.org.au/monitoring/Australian-Map.jpg
Resumen:
Rastros significativos de plomo Pb-210 y berilio ser-7 fueron detectados en el agua de lluvia. Esto es sorprendente teniendo en cuenta que los niveles de fondo locales eran tan bajos para agosto. Agosto 2014 había 209.6 mm de lluvia frente a la lluvia de julio caída de 14.5 mm, así que mucho más lluvia fluyó a través del filtro este mes. Ser-7 berilio puede ser hecho por Espalación en la atmósfera superior, durante eventos solares, y tarda alrededor de dos semanas en llegar a la superficie.
Plomo Pb-210 es una hija de decaimiento del radón Rn-222. Debido a los daños de la atmósfera superior, y una magnetosfera débil, pequeños solares eventos ahora tienen un mayor impacto en la alta atmósfera terrestre. Esta es una posible explicación para la creciente berilio-7 lluvia agua detección aquí en agosto.
Techo de down diseño de filtro de tubería para la prueba de agua de lluvia, http://sccc.org.au/down-pipe-filter-design
Tabla de prueba
http://sccc.org.au/wp-content/uploads/2014/09/Down-pipe-Caloundra-August-filter-test-030914-TV63-20c-97699-B-+-text.jpg
En esta tabla tengo CPS en el eje Y para mostrar la actividad, y se han apagado Y registro para mostrar la escala lineal.
Notas: El nombre de la captura de pantalla de gráfico de prueba tiene el detalle de pruebas, etc., fecha de la prueba 030914, (3Rd septiembre 2014), Versión Theremino 6.3 (TV63), temperatura 20 º c y tiempo de prueba en segundos 97699, Plus -B significa menos fondo.
Pruebas anteriores de suelo y agua de lluvia se pueden encontrar aquí.
http://sccc.org.au/pages/The-Food-Lab.html#Soil%20Testing%20Results
Una prueba interesante extraordinario, Gracias!
Para ver la SCCC pruebas sigan este enlace: https://www.theremino.com/en/contacts/references/#sccc
Uno de estos días voy a ir en el techo. En mi tejado hay un tubo que recoge 16 cuadrados metros y envía el agua al otro techo. Ese punto es en una terraza y es muy fácil trabajar en él y recoger periódicamente el material de prueba.
Ayúdame, por favor, con algunos consejos:
– Las muestras recolectadas son estables de largo plazo?
– Sugerimos para esperar mucho tiempo entre una colección y en la siguiente?
– O es mejor obtener una muestra inmediatamente después de acontecimientos de la lluvia fuerte?
Una punta para insertar imágenes directamente visibles en los mensajes
———————————————————————————–
En el mensaje Vital1 se inserta la imagen con la siguiente sintaxis:
img src =”http://www.xxxx.yyyy.ZZZZ.jpg” Alt =”Nombre alternativo”/
Todo incluido en “< " and ">” símbolos.
No dude en experimentar y cometer errores en tus posts, Si algo sale mal puedes escribir a mi otro post con las correcciones. Hará las correcciones y luego eliminar el “comunicación” mensajes.
“Las muestras recolectadas son estables de largo plazo?”
El medio de poliéster debe permanecer estable durante mucho tiempo. El filtro es secada al sol, y luego colocado en una bolsa de plástico cerrada de zipp. Tengo guantes quirúrgicos en cuando manejar estos filtros como no conocido lo que el filtro puede han capturado. Después de reomoving los guantes, el aire se exprime fuera de la bolsa y sella la bolsa zipp. Hago esto por lado sobre una superficie limpia. Luego se coloca en una cámara de plomo y de cobre blindado prueba prueba scintillator para la prueba.
“Sugerimos para esperar mucho tiempo entre una colección y en la siguiente?”
Pude probar los filtros con mayor frecuencia.
“O es mejor obtener una muestra inmediatamente después de acontecimientos de la lluvia fuerte?”
Pruebas inmediatamente tras cada evento de lluvia podría ser implementado, depende lo que buscas. Esto sería una buena idea si usted en busca de isótopos de vida corta.
Hijas de decaimiento del radón pueden inundar el espectro, y hacer más difícil detectar isótopos de rastro.
He estado más interesado en este escenario, consulte lo que pude detectar este sistema de recogida de muestras, que es barato y fácil de configurar.
El filtro está hecho de lana de poliéster de dos capas circulares alrededor 1.5 cm de espesor.
La lana de poliéster es la misma que se compra en una tienda de artesanía para hacer edredones o juguetes de peluche.
También colocar un filtro de carbón activado bajo esta capa de poliester para capturar isótopos soluble de agua que pueden pasar a través del filtro poliéster.
Hasta ahora ha funcionado el filtro poliéster.
La tabla de prueba en el post anterior es sólo una prueba de la capa del poliester del filtro de agua de lluvia.
El poliester tiene un espectro limpio. Carbón de leña activado a menudo contiene otros contaminantes como hijas de uranio o torio. Se trata de la madera o los materiales que se usaron para hacer el carbón de leña.
Si la prueba de filtro de carbón no está demostrando nada diferente del filtro poliéster, Sólo publicar los resultados de la prueba de filtración de poliéster.
Actualmente mi objetivo es sólo usando este sistema de filtro para ver lo que puedo detectar. Mi objetivo es no tratar de cuantificar las cantidades detectadas en este punto.
Acabo de actualizar de Theremino MCA V6.3 V6.7 y veo que el botón de maximizar ventana es gris en esta versión. La ventana principal puede ser redimensionada a un tamaño máximo de sólo 1024 x 720. Hay un entorno que puedo cambiar para hacer la ventana más grande?
Tengo otra pregunta por favor… Cuando se utiliza el fondo (Uso BKG), hay una forma de “Histograma de altura de pulso de exportación” y guardar el espectro con el fondo quitado? Creo “Histograma de altura de pulso de exportación” exporta sólo el espectro actual y no los datos de fondo eliminado.
Gracias por su excelente software MCA!
Tamaño máximo – Italiano
Los usuarios tienden a usar de gran tamaño en píxeles. Y esto crea muchos problemas sin hacer ningún borde en visibilidad.
– El texto no se agranda con alta resolución
– La carta es perfectamente visible incluso con 1000 pixeles
– Consumo de CPU aumenta con el tamaño
– Imágenes con alta resolución a ser usable en la WEB
– … y ya no es posible reducir de otra manera las palabras se convierten en ilegibles
– Ambos paneles laterales deben estar siempre visible y vinculado a la derecha de la ventana principal. Mientras que con la ventana maximizada desaparecen.
Explicamos estas cosas varias veces, pero casi todos los usuarios siguieron utilizando dimensiones absurdas, incluso más allá del 2000 pixeles. Así que finalmente decidimos congelar el tamaño máximo. Para cambiar esto tienes que abrir el proyecto con VisualStudio 2008 y cambiar las propiedades de “Propiedad MaximizeBox” del formulario en FALSE a TRUE. Pero, como está escrito, No se recomienda hacerlo.
Fondo de exportación – Italiano
Lo siento pero esta posibilidad no está prevista. Añadir que una línea al menú archivo puede parecer fácil, pero de hecho requiere mucho trabajo. Que exporta archivos para verlos en otros programas puede hacer restar el programa viewer, como Excel.
Tamaño máximo – Inglés
El tamaño máximo está bloqueado porque los usuarios tienden a usar de gran tamaño en píxeles. Y esto crea muchos problemas sin hacer ninguna ventaja en visibilidad.
– El texto no enfoca con alta resolución.
– El gráfico es claramente visible con 1000 pixeles.
– El consumo de CPU aumenta con el tamaño.
– Imágenes con alta resolución quedar inutilizables en la Web.
– Y no puede reducirlos, de lo contrario el texto se convierten en ilegibles.
– Los dos paneles laterales deben estar siempre visible y conectada a la derecha de la ventana principal. Pero con la ventana maximizada que desaparezcan.
Explicamos estas cosas varias veces, pero la mayoría de usuarios continuaron utilizando tamaños de hige, incluso por encima 2400 pixeles. Así que al final decidimos bloquear el tamaño de forma máxima. Para cambiar esta, debe abrir el proyecto con VisualStudio 2008 y cambie a TRUE el “Propiedad MaximizeBox” propiedad de la forma. Pero, como está escrito, no se recomienda hacerlo.
Fondo de exportación – Inglés
Lo siento pero esta posibilidad no se suministra. Añadir una línea al menú archivo puede parecer fácil pero realmente requieren un gran trabajo. Al exportar archivos para verlos en otros programas, Es posible restar el programa viewer, como Excel.
Más sobre las aplicaciones de pantalla completa:
El número de píxeles que se encuentran en las propiedades de Windows, debe ajustarse a la anchura del monitor que se utiliza. Si exagere con la cantidad de píxeles, no lees Letras de tamaño normales. Para utilizar 1600 o 2400 pixeles y ser capaces de leer el escrito, Se necesitaría a un monitor realmente enorme (40 o 50 pulgadas).
Siquiera "tramposo", estableciendo píxeles exagerados y luego encontrar las palabras, en las propiedades de Windows. Esto hace innecesario CPU y se desperdician recursos. Pero peor! Todos los controles gráficos están fuera de lugar (y a veces las palabras ya no están en azulejos).
Pido disculpas por ensayos y mi maneras rudi, Pero déjenme aclarar bien:
– Encontrar las aplicaciones de pantalla completa, las palabras siguen siendo exactamente los mismos, no ser más grande que un solo píxel, y no llega a ser más legible.
– Encontrar las aplicaciones de pantalla completa, las líneas en el gráfico no se agrandan.
– Lo que tienes es sólo, para aumentar el tamaño de las áreas en blanco, No damos ninguna información adicional.
– Pero como los efectos secundarios: el escritorio no está disponible para cualquier otra cosa las CPU las obras y mucho más (con el cuadrado del número de píxeles).
Hola a todos,
Recientemente instalé UBUNTU 14.10 y Theremino 6.7 .
https://www.theremino.com/en/downloads/linux/ explica el proceso de, pero tenía una ligera
cambios con el nuevo sistema (64Poco). Los comparto siguiente así que puede ahorrar algo de tiempo.
por favor me avisan de errores entonces podemos mantenerla actualizada
Mejor
Erich
1) Erich@Newlife:~ $ sudo apt-get instala wine1.7
2) Erich@Newlife:~ $ sudo apt-get quitar vino mono
3) Si usted está en un 64 poco linux crear un 32 Prefijo de poco vino
Theremino como el dotnet no funcionará en 64 poco
Sólo 64 Poco:
Prefijo de número de crear:
Erich@Newlife:~ $ WINEARCH = win32 WINEPREFIX=/home/erich/.wine32 winecfg
Erich@Newlife:~ $env
enumera las variables de entorno se podría ahora también contienen
WINEPREFIX=/Home/Erich/.wine32
de lo contrario escriba
Erich@Newlife:~ $ export WINEPREFIX = ~ / .wine32
4) no usar winetricks desde Ubuntu, descargar uno más fresco
De http://winetricks.org/
5) Erich@Newlife:~ $ chmod + x winetricks
6) Erich@Newlife:~ $ sh. / wintetricks corefonts (Si está activado 64 poco uso wineprefix correcta)
en 64 poco: Si no se instala en tu vino de 32 bits el usarlo siempre con el prefijo vino:
WINEPREFIX = ~ / .wine32 sh. / winetricks corefonts
7) Erich@Newlife:~ $ sh. / winetricks dotnet30 (Si está activado 64 poco uso wineprefix correcta)
se encargará sobre la instalación de todo lo necesario previa
paquetes (Si instalas dotnet20sp2 antes de que le conflicto con dotnet30)
8) Erich@Newlife:~ $ sh. / winetricks gdiplus (Si está activado 64 poco uso wineprefix correcta)
9) Botón de ratón instalar el tiempo de ejecución Microsoft VisualBasic6 haciendo bien,
ejecutar con Wine, archivo ejecutable aquí indicado:
Erich@Newlife:~ $ vino vbrun60sp6
instalar
https://www.theremino.com/wp-content/uploads/2012/03/vbrun60sp6.zip
10) Instalar una versión de Adobe Acrobat Reader compatible con la
sistema operativo emulado por Wine, por ejemplo ejecutando los siguientes
Configuración con vino:
Descargar https://www.theremino.com/wp-content/uploads/2012/03/acrobat405.zip
instalar
Erich@Newlife:~ vino de $ acrobat405
11) hice un scripot que puede iniciarse a través de un icono desde el panel de menú:
#!/bin/bash
WINEPREFIX =”/Home/Erich/.wine32″ /home/erich/software/Theremin/Theremino_MC/Theremino_MCA.exe vino
Gracias por tus experimentos.
Microsoft Visual Basic 6 no es requerido por las aplicaciones Theremino. Le sugerimos para instalarlo sólo para usar un antiguo lavadero o programa en VB6.
Una pregunta, He encontrado la tarjeta de sonido USB recomendada pero me gustaria saber si el 44 kbit/s de muestreo son suficientes, el programa también trabaja con las tarjetas de sonido con muestras más’ alta? No veo opciones de hablar’ en la DDA que habla’ el MCA!
No son 44 Kbits pero 192 kbit.
La DAA trabaja siempre para 192 KHz de muestreo.
En conjunto Theremino MCA “Campamento. = 192.000”
Si encuentras una tarjeta de sonido con más de 192 luego puede establecer kbit 384000 o 768000. Pero la mejora en la 192 Sin embargo usted tendrá que soportar será mínimo y un poco más ruido de fondo. Aumento de energías más bajas de la máscara de ruido de fondo y te obliga a aumentar el parámetro “Energía min”.
Con el cambio de cupones según nuestras instrucciones de (y con cable con cuidado), usted consigue a energía Min = 2 KeV, un nivel de ruido tan bajo que ningún otro equipo similar, incluso famosas y caras de marcas, nunca ha podido llegar a.
Tarjeta de sonido por nosotros de usted tiene dos ventajas:
– Proporciona la energía a lo largo del mismo cable que lleva la señal (que no crea lazos de masas y puede evitar el ruido en el área de microvolts).
– Contiene un filtro de paso alto, elimina los ruidos de baja frecuencia, y mejora a muy, Estabilidad de línea base.
Con una tarjeta de sonido “normal”, cuanto puede pagar cientos de dólares, usted nunca podría alcanzar el ruido increíblemente bajo y FWHM, obtenidos con las entradas de sonido modificadas.
Gracias por contestar pero….no que te contradiga pero el audio USB citado en la documentación (ésos celestina transparente 3D sound) un chipset que la muestra se ha fusionado 44/48 KHz. Cómo funciona la DAA a la muestra “Todo el rato” en 196KHz independientemente del hardware que tengo? Si lo hace’ y’ una muestra falsa. De hecho a mí en DAA la máxima frecuencia se detiene 22 Khz (Nyquist en 44 Ksample/s). C ’ y’ algo que no entiendo?
En otras palabras usted tiene que utilizar la llave USB? Que proponía no ir más allá de 48 KHz de muestreo. C ’ y’ algo mejor en? Llaves USB Audio 192 KHz no encontrado!
Sabemos que el chipset “debe” partir de la 48 KHz, Hemos recogido todo el folleto que podemos encontrar e incluso hemos traducido del chino. Pero los chips que actualmente los chinos no son los de hoja de datos. Usted no puede saber lo que son porque hay una gota negra y sin abreviar. Y aunque teníamos las siglas exactas, los chinos no han hecho todavía disponible la hoja de datos actualizada.
Aunque (al menos dos años) todo cupón de audio USB que trató de una muestra en cualquier frecuencia de 1 en 199 KHz. Y (por lo menos de 5 años) todas las tarjetas de sonido internas a PC muestra hasta 199 KHz. Si no lo crees utiliza cualquier software que se puede establecer el muestreo continuo, Hertz por Hertz, y compruébelo usted mismo.
También la 192 KHz de muestreo es un verdadero, no interpolada, Si no lo crees, sólo tienes que comprobar con MCA Theremino:
– Conjunto 44 KHz, hacer una toma de posesión y guardar la curva de referencia
– Conjunto 192 KHz pedir una segunda adquisición y comparaciones.
La diferencia es evidente tanto en el ruido que la FWHM
Hemos probado decenas de tarjetas de sonido de todo tipo (tarjetas de sonido también muy caras), Si escribimos para usar cupones USB azul es porque son los que son mejores.
En cualquier caso, debe modificarse cualquier tarjeta de sonido. De lo contrario no alcanzamos los resultados de ruido y FWHM estamos acostumbrados. Cambio el cupón USB es fácil, pero cambiar una entrada grande y costosa que podría ser muy difícil.
Gracias, He probado y realmente con MCA hago 192 KHz….He comprado 6 Llaves USB (idéntica a la recomendada). Pensé que él cambiaría co0n el inductor (tengo que 470 UH 0.3 Ohm) y luego richuderla con el calor del encogimiento (el inductor y’ Grosso). Preguntas: Y’ estampados disponibles? Algunos componentes no poseen, Sé que no haces kit pero hay’ alguien que ha acumulado algún subconjunto de componentes no faile reinheitsgebot?
Para el final, Si muestra combina DAA 192 kHz, porque’ la frecuencia máxima del espectro y’ sólo alguna vez 22 KHz? Y’ un software de restricción? C ’ y’ un factor de 9 entre la frecuencia de muestreo y la frecuencia máxima del espectro. Y’ quería?
Si exagero con las preguntas solo me dicen…
La hoja informativa para el inductor? Si te refieres a la copia impresa de la Pmt debe pedir Alessio (no es un vendedor pero a veces hace que para los amigos).
Si utilizas el inductor en lugar el limitador de corriente, asegúrese de que no tienes que hacer un corto circuito en la toma de salida. De lo contrario se cocina el inductor.
La medida en 22 KHz se encuentra dentro de las tarjetas de sonido de ADC. Ya que están hechos para audio de muestra, tienen todos el anti aliasing del filtro a 22 Khz. Incluso las caras tarjetas y con exagerada frecuencia de muestreo tiene el filtro en 22 Khz. Sería agradable obtener ordenados en 100 Khz, y puro estéreo, para la DAA, pero casi ciertamente no existe.
Advertir su siguiente pregunta: Porque muestra a 192 KHz, si filtra a 22 ?
Respuesta: Se llama muestreo demasiado y tiene muchos efectos beneficiosos, tanto en la supresión de perfectamente cada aliasing, tanto en reducir el nivel de rendimiento necesario para filtro aliasing (los primeros reproductores de CD, antes de inventar el muestreo sobre, tenían filtros anti-aliasing monstruoso, también de 96 decibelios por octava)
Además de muestreo 192 Khz, proporciona varias muestras de software que viene después de. Y las muestras, más cerca juntos en el tiempo, proporcionar una mayor precisión, magnitud exacta, voltaje máximo, de cada pulso.
En última instancia, Desde los impulsos de la Pmt, tienen la energía más alta, en el área de 10..20 KHz de muestreo a 192 Khz, con filtro 22 Es ideal para nosotros kHz.
Questi argomenti sono meglio spiegati nel archivo MinimizingFWHM, scaricabile da questa pagina:
https://www.theremino.com/downloads/radioactivity#mca
En la página 13 Estas lo spettro, del segnale ci interessa, e una pagina 15 Si vede un impulso, viene campionato con ben 20 puntos, Grazie al campionamento un 192 Khz.
—————
Porque, le frasi di questo sito, contengono troppe reconocidos?
Perché altrimenti, Il traduttore automatico, fatica de FA un capire, e traduce hombre.
Tenía mi primera memoria USB ordenó la “punto negro” sobre el chip y no funciona, por lo que estoy buscando otros dos a.
Para el uso del tiempo que me preguntaba para encontrar una solución sin necesidad de modificar más las caras tarjetas.
Qué opinas sobre ella?:
– algunas tarjetas de (como Steinberg UR22 u otros también más caros) ofrecer un ecualizador para la entrada, así que pensé que podría aplicar un filtro de paso de banda similares que hace el circuito del filtro. No debe ser el mismo? (No he terminado con las pruebas, pero hasta ahora los efectos secundarios de otros software que utilicé era mayor que el beneficio)
-hay un gratis (mercancías de la donación) software disponible (Voicemeeter de plátano) que permite aplicar los filtros sofisticados insumos.
– también para evitar la “potencia audio” la fuente que tu tarjeta modifiction ofrece que estoy usando un banco de energía Li, así que no tengo también bucles de masa.
Actualizaré pronto tengo más resultados, pero estaría encantado de conseguir su opinion si crees que es la manera correcta…
Arrepentido, no conozco mejores soluciones. En mi opinión no va a funcionar un filtro de software, cada componente que se agrega (software o hardware) se introduce más ruido.
También uso de una batería es una mala solución (debido a la recarga periódica necesaria).
Sugiero comprar algunas tarjetas de audio baratos y modificarlos como se describe en los documentos. No es tan difícil.
Hola Livio,
bien, mi mayor hurdels a decidir por el MCA Theremino fue que no he podido conseguir todo de una mano. Me he comprado 10 (diez) Tarjetas USB, como la que sugiere y sólo dos de ellos están muy bien en sentido de ruido. Pero son finalmente diferentes a la la descripción, así que la modificación sería más difícil hacer.
Finalmente estoy feliz de obtener una tarjeta Fireface USB de RME (OK por 700€ es demasiado mucho para eso pupose) y que la tarjeta ofrece 0.3mV PP con todo lo relacionado. Esto está bien para mí, pero no todo el mundo puede simplemente alquilar una bonita tarjeta.
No prosigo con el filtro SW ya que funciona a veces, a veces no. Si funciona (Filtro de BP 200-7kHz) produce inredibly de poco ruido de 0.15mV PP junto con el RME. También, Cabe mencionar que la RME es la única tarjeta que encontré que realmente tiene un ancho de banda de 80kHz en la frecuencia de muestreo 192kHz.
De todos modos aquí está mi sugerencia: no sería posible ofrecer una solución combinada de PMA y tarjeta de sonido de una tarjeta Junta?
Vale, el coundchip es bastante difícil de soldar, tal vez así si podría ofrecer esta tarjeta prefabricada o conseguir a algunos socios a bordo puede ser el mejor.
Cualquier otra solución es más o menos experimentando. Y porque no otra tarjeta tiene su compensación cero-poste un filtro adicional tendrá un efecto negativo en el resultado…
Estoy usando un detector CZT tipo eV B1705 que tiene 4 x 5x5x5m paralelamente ha construido en amplificador IC y parece funcionar bastante bien con sesgo de 60V dc al detector.
Funcionamiento en Theremino MCA por un tiempo con el dial del instrumento de Ra226 como fuente de que obtener un gran resultado que puedo mover hasta a como 60 KeV si puse el cursor de desplazamiento hacia 1200.
Hay algo que puedo hacer para ajustar la gráfica a la línea hacia arriba con la calibración?
https://dl.dropboxusercontent.com/u/77614660/Theremino%20CZT%20Ra226.png
mi volcado de pantalla pueden ayudar a mostrar si tengo cualquier configuración incorrecta
Gracias por el programa muy útil, Todavía estoy aprendiendo
Ralph, NUEVA ZELANDA
Sólo con nuestro adaptador de Pmt y un PMT conexión con una tarjeta USB modificada (y todos nuestros consejos de cableado), es posible ver energías bajas, abajo a alrededor 2 KeV.
CST detectores y amplificadores comerciales (también para tubos fotomultiplicadores) son ruidosos. Ha notado que en nuestro sitio nunca Consejo utilizar, Detectores CZT y PinDiode?
Mirando tu imagen también es visible que la ganancia de Audio es “6” (tres veces el “2” Utilizamos normalmente) y que la “Condensador de ajuste de energía” está en la posición máxima (otra 2 tiempos de amplificación). Por lo que su señal es aproximadamente seis veces menor, de la señal normal de nuestro PmtAdapter. Con una señal tan baja la relación señal-ruido es reducir aún más.
Probablemente, la única solución es aumentar el parámetro "energía min" a 100 KeV y perder las energías bajas.
Estoy empezando a jugar con el software (Espero que Alex sea capaz de ayudarme por lo menos para el PCB del adaptador) y el ruido de sonido del tarjeta y tengo una pregunta (probablemente trivial y debido a mi conocimiento todavía limitado del sistema Theremino). Como o entendido realizar la calibración de la escala de la energía se juega con la ganancia hasta que la energía de pico primavera Nota espera, Después de que se trate de una corrección mínima con el ecualizador para compensar la no linealidad. Pregunta…tener más’ filas (más’ isótopos conocidos) Se’ más’ precisa y segura la búsqueda de un polinomio de ajuste energía-bin tomando tres o 4 puntos donde se’ un pico de nota de energía? Me parece que el PRA tener la oportunidad de’ para hacerlo. En el momento utilicé la uni un MCA y no podía hacerlo! El punto y’ Qué controles deslizantes dan poca información, no entiendo muy bien lo que estoy haciendo y moviendo un deslizador alterar la forma de la curva tan confusa y no siempre predecible. Un ajuste que quiero más’ apropiado….Tal vez me equivoco y se puede’ hacer ya…o podría ser una idea para una versión futura del software. Hágalo usted mismo! me puedes decir…Lamentablemente programar en C++ ( con GCC ) y tengo el entorno de Visual Basic….pero no debería ser una edición complicada.
En las últimas versiones de MCA son Ecualizadores Paramétricos, entonces usted puede elegir para cada cursor, una energía que corresponde a un pico de nota de energía, exactamente cómo el PRA.
En las últimas versiones, también cuánta intervención es ajustable, y esto hace que sea mucho más sensible ajuste, Cuando usted tiene que actuar pronto.
También se pueden ajustar los controles deslizantes, incluso con las flechas del teclado, para un ajuste muy fino.
La forma de la curva no se ve pero es fácil de entender:
Cuando se ajuste “Manera cúbica = 0” es una cadena de línea que pasa por el conjunto de puntos
Cuando se ajuste “Manera cúbica = 100” rondas de la quebrada un poco’ las esquinas
También es una prueba que llena el depósito de datos todos iguales y vamos a ver cómo obtener de los deslizadores. Para tomar el examen tienes que parar el funcionamiento después de un segundo muestreo exacto y luego presione el botón “Prueba” Ecualizadores.
Aquí es un Theremino 6.7 tabla de prueba de un manto de gas de torio, mostrando lo diferentes gamma emiten isótopos radiactivos presentes en él. En este ensayo he maximiza la sensibilidad de la energía baja en Theremino utilizando un tamaño de cubo pequeño, y utiliza el “Ecualizador Maestro” para aumentar la resolución de las energías más altas.
Aquí están los picos de isótopos que he podido identificar hasta ahora. Hay al menos tres que no he identificado aún. El tiempo de prueba fue 3000 segundos.
http://sccc.org.au/wp-content/uploads/2015/04/Thorium-mantle-TV67-calibration-110415-3000.jpg
Mantos de gas torio viejo son altamente radiactivos, y en mi opinión un riesgo de polvo radiactivo, particularmente si están en el empaque de. Cualquier persona que no tiene experiencia en el manejo de material radiactivo no debe comprar viejos mantos de gas de torio.
Si el polvo se mete en su cámara de prueba, contaminará. Tan si usted tiene una, Asegúrese de que es un recipiente sellado hermético antes de la prueba.
Me sorprende que realmente vendían estos al público.
Estoy sorprendido sobre su gama de bajo consumo de energía y resolución. Hay ningún truco especial?
Estoy usando la gamma GS1100Pro espectacular y actualmente estoy muy lejos de eso. Pero también estoy empezando, así que vamos a ver lo bien que me sale…
Hola Livio,
Es que la nueva característica de deconvolución explica en algún lugar ? Como lo veo parece que a usuario pueda “trucos” con espectro moviendo y suavizado de picos donde están las barras de isótopos. Me gustaría saber cómo hacer un buen uso de ella :)
Muchas características de la MCA se pueden utilizar para hacer trampa. Por ejemplo "Linearizer" puede ser utilizado para producir un FWHM increíblemente baja en una sola fila. Y el "ecualizador" puede utilizarse para modificar la altura relativa de las filas.
El MCA Theremino está diseñado para utilizar por sí mismos y no es conveniente producir certificaciones.
La deconvolución super se explica en la página de descarga en las notas a la versión 6.7. La traducción es aproximada y automática, así que intento copiar y corregir un poco en este mensaje:
Threremino MCA-la DECONVOLUCIÓN SUPER
El nuevo Super deconvolución de Marco Catalano es capaz de drammatically apretar las filas. Parte de algunos supuestos:
(1) Para conocer cuáles son los isótopos que crean la curva.
(2) Asegúrese de que la influencia de los isótopos no se consideran ser insignificante.
(3) A kow (y en el "tamaño de Deconv") el ancho de la gaussiana producido por el cristal.
Si las hipótesis son válidas y la regulación del "tamaño de Deconv"es correcto, entonces es posible calcular exactamente, la actividad de cada isótopo. Las líneas pueden ser reducidas con el parámetro "Tamaño gaussiano" y los resultados son muy similares a los obtenidos con la cara alta pureza germanio detectores.
Si se ajusta a "Gauss tamaño" a cero, entonces la actividad del área seleccionada (Deconv tamaño) se concentra en una sola ubicación. Entonces es posible enviar los valores de CPR a las ranuras del sistema Theremino. Lo que permite "OnlySelectedRows", cada fila seleccionada será enviado a una ranura diferente. De esta manera usted puede obtener valores de Bequerel simple, sin la complicada, complicado y arbitrario, ajustes manuales de ROI (Regiones de interés).
Hola, Puedo conectar un comparador de hardware a la salida de la PmtAdaper Conde/convertir los impulsos con un μC como Arduino o un chip de MSP430 (contando los bordes caen, attachInterrupt(P1_2, Conde, CAÍDA);) (y mostrar el valor en un LCD entonces)? Esto podría ser de bajo coste, código abierto, ratemeter.
Sí, es posible, pero con funciones muy limitadas.
Para crear un instrumento portátil es mejor utilizar ThereminoMCA y ThereminoGeiger en una tablet (o WindowsPhone).
O usar un iPhone, iPad o WindowsPhone, con una aplicación que lee los pulsos por la entrada de audio, como se muestra aquí:
https://www.theremino.com/blog/gamma-spectrometry#apple
Es el ThereminoGeiger solo para tubos Geiger-Müller? (por lo menos el nombre lo sugiere, de lo contrario se debe llamar ThereminoRatemeter).
No estoy seguro de qué significa “muy limitada” pero sólo necesito los impulsos que se alimentan de un μC, ya está trabajando con un contador Geiger y puedo visualizar una lectura de CPM.
No estoy interesado en el uso de algo tan privativo como iPhone o cualquier cosa de Apple para el caso (Soy un usuario de Linux y no hay software de código cerrado viene en mi PC (sí soy consciente de kernel blobs – gNewSense. No hablemos de hardware, Sé que está cerrado). También, iPhone o algo basado en el típico Android no tiene una batería de larga duración. Por lo que prefieren utilizar un Nokia 5110 + MSP430 y su LPM3 con la cuenta de la interrupción. El mayor consumo de energía tendría el Theremino PmtAdapter, 10pero, y que es mucho más que la MSP430G2553 + Nokia 5110 LCD pero el consumo total (10mA + 0.1mA) es todavía mucho menor que el uso de una tableta, smartphone o algo. Sí, es ratemeter sólo, no hay espectro. (Las baterías son uno o dos 18650 con aprox.. 3000mAh y con consumo de energía 10-20mA, esto iba a durar mucho más tiempo que las tabletas / teléfonos inteligentes. Sí para espectro son buenos debido a sus exhibiciones OLED LCD pero solo me interesa contar/ratemeter.)
El Theremino Geiger es un ratemeter. Las primeras versiones trabajaba para los tubos de Geiger sólo, pero ahora la usamos también para cámaras de ion, y contar pulsos de scintillator.
Pero si usted está interesado en un consumo muy bajo, Theremino Geger y PmtAdapter no están bien. Tal vez puedes echar un vistazo al corrector de Theremino:
https://www.theremino.com/en/hardware/inputs/radioactivity-sensors/#checker
y a Theremino Ratemeter:
https://www.theremino.com/en/hardware/inputs/radioactivity-sensors/#ratemeter
Y también la GeigerAdapter (sólo 10uA de suministro) podría ser interesante:
https://www.theremino.com/en/technical/schematics/#geigeradapter
Checher, Ratemeter y GeigerAdapter pueden trabajar por algunos años con una sola célula de aaa.
Lo siento si no he entendido bien el problema, mi inglés no es tan bueno...
Gracias por las sugerencias. Debo haber mencionado que una característica grande de mi ratemeter DIY es que si van más allá de la típica 500k CPM, que puede ser maximizado muy rápidamente, de lo contrario sólo podría comprar un ratemeter tan comercial. Oh, esperar, No puedo, son demasiado caros incluso usados de ebay y no. Por eso quiero construir uno yo mismo. Otra ventaja es por supuesto que el código fuente para el conteo y que cuenta en la pantalla LCD es de código abierto y la reparación de hardware es mucho más fácil.
Después de hacer alguna búsqueda, Creo que una fuente de alimentación típica de PMT consume 10mA a 100mA (Max) en 5V a 12V. Por lo tanto, no es de baja potencia pero lo acepto. Entonces tengo que convertir los impulsos de salida de la PMT para que un microcontrolador acepta. Algo como esto: http://www.maximintegrated.com/en/app-notes/index.mvp/id/2236 (el diodo PIN puede reemplazarse con un PMT):
“El amplificador operacional que se muestra en este circuito (MAX4477) permite este diseño. Tiene insignificante corriente de entrada de ruido y ruido excepcionalmente bajo de voltaje de entrada: 3.5 a 4.5nV / RtHz en las frecuencias de 10 kHz a 200 kHz. Su capacitancia de entrada es un 10pF respetablemente baja.”
El alto valor de 200KHz es lo que necesito. La señal de salida se convierte en algo que un microcontrolador puede leer ahora (ver la segunda foto hacia abajo de abajo, impulso rectangular). No estoy seguro si sus sugerencias pueden satisfacer estas necesidades (e. g. son rápida y bastante estable). Pero tal vez usted podría construir/vender este maximintegrated “Detector de radiación gamma-fotones” esquema (Comprar como kit o soldado). O hay algo similar en un paquete? (Creo que prefiero esta forma porque permite que alguien elija cualquier fuente de alimentación PMT, como un Hamamatsu C4900, y luego convertir señal de PMT en una señal adecuada μC).
Los esquemas de Maxim es un diodo PIN. Para amplificar un diodo PIN requiere un circuito totalmente diferente que para amplificar un PMT.
200KHz especificado por Maxim es el band-pass y está relacionado con el plomo de pulsos y caer veces, pero supongo que te interesa contar pulsos hasta 200 K por segundo. Y este parece ser muy raro… usted nunca encontrará una radiación tan fuerte en tu vida! Y si la radiación será tan fuerte que sugiero desaparece muy rápido, en cambio para realizar mediciones!
Por favor escribe lo exactamente que piensas hacer y luego voy a intentar sugerir la mejor solución.
Va a utilizar un PMT?
El modelo del PMT? (Hay muchos tipos muy diferentes que requieren diferentes circuitos)
El PMT se acoplará con un cristal centelleante?
Material del cristal?
Qué rango de energías se emite de los isótopos que se necesita para medir?
Cuántos Bequerels son emitidos por los isótopos?
Yo he dicho que el diodo PIN puede sustituirse con un PMT. Por supuesto yo soy cepillado para utilizar PMT, Estos PMTs de Hamamatsu en hecho: R1450, R647, R6095 BGO y 1″ NaI(TL) cristales. Gama es típica: CS-137, Cosas de Sr-90. (Básicamente nunca más de 3MeV.)
El viejo ASP Eberline va hasta 10M CPM y ESP también hasta algunos M CPM.
“pero supongo que te interesa contar pulsos hasta 200 K por segundo” exactamente.
Yo sería feliz con hasta 100 CPS (= CPM DE 6 M). Es solo eso k 500 CPM puede fácilmente ser al máximo y eso es molesto y poco profesional.
” Cuántos Bequerels son emitidos por los isótopos?”
Que es lo que quiero saber entonces sin maxing hacia fuera ésos 500k CPM, que se puede llegar fácilmente con el centelleo.
“usted nunca encontrará una radiación tan fuerte en tu vida! Y si la radiación será tan fuerte que sugiero desaparece muy rápido, en cambio para realizar mediciones! ”
No es realmente acerca de (en Chernobyl se puede encontrar >100mSv/h fuentes BTW), es solo eso k 500 que CPM puede ser maximizada con una fuente de verificación simple 1µCi legal. Al menos unos pocos M CPM sería necesario.
Todavía quiero probar con una fuente PMT HV + algo como la esquemática de la máxima. Tal vez usted puede sugerirme algo (o construir y venderme de Maxim esquemática o como kit XD). Tengo ya trabajando código cuenta con un MSP430 (MSP430G2553) (http://forum.43oh.com/topic/6198-low-power-geiger-counter-with-msp430g2553-last-updated-may-07-2015/). Sólo es necesario tener los impulsos provienen ahora de un hardware diferente.
Los esquemas de Maxim no es para los tubos de PMT.
Nuestro PmtAdapter, con un circuito de salida ligeramente diferente, es exactamente lo que necesita.
Por favor escriba a Alessio que cuircuits similares ya hecha y los esquemas. Alessio también podría enviar a usted un KIT o el adaptador completo.
Alessio: makers@theremino.com
En cuanto a la toma de entrada de 3,5 mm en la tarjeta de sonido… no sería mejor tener GND Señal de 5V en vez de la señal de GND 5V, por lo que no puede ocurrir el problema de cortocircuito la fuente de alimentación?
Gracias.
La disposición 5 GND Señal de voltios se utiliza en todas las tarjetas de sonido comerciales, no podemos cambiar esta tradición. Además con el GND Señal de 5 voltios, Si la extracción de la toma de 5 o 6 mm, entonces hay un punto que conecta la señal a tierra, y 5 voltios señal, dañar potencialmente el OpAmp. Y siempre hay una posición que los cortocircuitos los 5 Voltios a tierra. La única buena solución es utilizar un limitador de corriente como en nuestras tarjetas de sonido modificados.
Gracias. También en el pdf que mencionas que el Zener debe ser baja. Qué tan bajo debe ser la corriente de fuga, y en qué condición de prueba?
Están clasificadas como menos entonces 100 amperios de pico en 100 C
En la hoja de datos de semiconductores de la serie MMSZ5221BT1, hay un “Figura 8. Corriente de la salida típica” muestra esta.
Si no utiliza el Zéner de fugas, Cuando la temperatura aumenta más de algún valor, la tensión podría caer cientos de voltios.
Muy pocos los diodos zener son aceptables para este, las opciones posibles son:
OK MMSZ52xx hasta 110v
MMBZxx (pero son modelos de voltaje máximo 90 Voltios)
MMSZ4xx (pero son modelos de voltaje máximo 43 Voltios)
MMSZxx (pero son modelos de voltaje máximo 56 Voltios)
Gracias.
Soy usuario de Thermimo 6.7 y me parece muy útil para xrf.
Consiguió 2 preguntas simples para.
Cuánto tiempo tengo que esperar antes de comenzar la medición detector de NAI?
Hay una diferencia de temperatura en las lecturas después de prolongar el uso.?
Gracias
Hola,
no hay que esperar antes de comenzar las mediciones.
No hay nada que se calienta, y así no hay nada que los cambios en los primeros minutos o después de un uso prolongado.
Pero, porque la temperatura cambia la respuesta de chrystal, entonces siempre es una buena práctica hacer una calibración con dos marcadores (por ejemplo el americio y el cesio) antes de comenzar cualquier nueva medida.
Para obtener siempre la máxima precisión es recomendable rehacer el calibrado antes de iniciar cada medida.
Es fácil de hacer esto si el lugar de, y mantener siempre en lugar, dos pequeñas muestras a una distancia apropiada. Normalmente muy cerca de cesio y americio en acerca de 10 cm de cristal. La distancia adecuada produce dos pequeñas filas de marcador, no perturbar la medición pero muy útil para mantener siempre calibrado el sistema.
Livio,
Gracias por la respuesta. Lo siento din darse cuenta fue explicado en su página web anterior.
Otra consulta que mencionaste en este foro sobre G.deconvolution con algunos supuestos. Puedo utilizar en la sección de Xrf demasiado?
Gracias de nuevo.
Sí, pero recuerda que con suposiciones incorrectas la deconvolución podría producir gráficos completamente equivocados.
Vale..
Qué pasa si oprimo compensación resolución y deconvolución juntos suponiendo que tengo los supuestos de derecho.?La razón por qué pregunto esto es que no necesito R. compensación con deconvolución ya buena.
Gracias
Indemnización resolución respeta los datos reales y no sólo una pequeña corrección.
No sé exactamente lo que sucederá con sus muestras, uso de compensación sólo, Deconvolución sólo, o ambos métodos.
Así que sugiero para iniciar con la resolución de compensación sólo (es una base buena y sincera), y para añadir la deconvolución, cuando sepas exactamente cuántas filas están realmente presentes y significativas.
Hola,
hay una nueva imagen sobre la dependencia de la temperatura del centelleo aliado.
https://www.theremino.com/blog/gamma-spectrometry#calibration
Eventualmente podría leer aquí la traducción automática:
https://www.theremino.com/en/blog/gamma-spectrometry#calibration
Thermimo comienza la lectura inmediatamente después de cargar una vez que haga doble clic en el icono. La primera lectura es un desorden especialmente cuando utilizo compensación resolución en versión 6.7.I normalmente Presione el “Inicio nueva medición” para obtener una correcta segunda lectura. Existe algún plan en el futuro para evitar que Thermimo era carga y lectura al mismo tiempo.
Por último quiero felicitarte por este excelente software.
Gracias
Después de cargar las aplicaciones MCA Theremino
y antes de hacer cualquier medición significativa,
es imperativo hacer las siguientes cosas:
– Prueba de calibración con una, o mejor dos, muestras radiactivas
– Coloque la muestra a medir en una posición estable
– Prensa de la “Iniciar nueva medida”
De lo contrario podría usar el un corto “tiempo de integración” (por ejemplo 60 Para 600 segundos)
de esta manera el instrumento utiliza solamente la historia más reciente
y presionar el “Iniciar nueva medida” no es necesario.
Aparte esas consideraciones… por qué su “primera lectura” es un desorden?
No podemos reproducir este (pero utilizamos muestras radiactivas normales, no xrf).
Puede usted por favor indagate qué pasa con más precisión?
También sugiero para utilizar nuestro applicazions durante mucho tiempo, y leer toda la documentación, con el fin de familiarizarse con los principios generales, antes de escribir a nosotros lo que realmente sucede.
La idea es transformar la palabra “desordenado” en una documentación precisa:
– Tal vez la tarjeta de audio comienza después de la MCA produciendo ruido espurio hijo?
– Tal vez sea un problema?
– Tal vez hay alguna regulación incorrecta en el mezclador de Audio de Windows?
– Por ejemplo la preamplificación de micrófono o AGC son activos?
– Sucede en cada?
– Ocurre sólo cuando el comienzo coincide con un inicio de WindowsSystem?
– Etc.…
Estamos probando para su problema.
Son los primeros 5 o 10 pulsos de cambio su significativally gráfico?
Basan su análisis en un número muy limitado de eventos?
En este caso son muestras de un muy poco tiempo, y sus gráficos son afectados no sólo por los primeros impulsos, sino también por la aleatoriedad de los datos radiactivos.
Una gráfica buena y confiable se basa normalmente en un mínimo de 1000 o 10000 eventos
y así el primero algunas legumbres son absolutamente ininfluent en la completa aleatoriedad de los datos.
Por favor enviarnos alguna imagen con la “Panel de operación” opciones visibles
Quizá también dos imágenes, con el problema y sin problema.
Por favor, envíe los archivos a: Engineering@theremino.com
OK Déjame reformular.
Thermimo 6.7
En la tarjeta de sonido 192000/24 poco estudio en los ajustes de sonido panel de control Win7
Utilice Thermimo en x 50 bin/192000/audio gain 1 y resolución de compensación
Planificación para utilizar el modo de xrf después de comenzar.
Cuando pulsa el icono,thermimo carga y Lee inmediatamente,
Primera lectura casi invariablemente tiene lectura espuria con picos en todas partes y
hacer no aclara dando mal gráfico,
En otras palabras la primera 5 o 10 pulsos están cambiando significativamente el gráfico.
No sé si xrf se basa en no limitado de eventos.
Para contrarrestar esta,Pulse Inicio nueva medida y picos se forman adecuadamente.
Envíe imagen más adelante si así se requiere
Gracias
Taray
If 5 o 10 los pulsos son tan significativos y su análisis es muy corto.
Esperar más tiempo y cuando los pulsos total será normal 1000 pulsos o más que la primera 5 pulsos es totalmente insignificante.
En otras palabras: El análisis para ser significativa debe ser largo, mientras que los pulsos analizados son un “gran número”. Esto es porque estamos haciendo análisis estadísticos y sólo los “Ley de números grandes” puede producir resultados significativos. En “gran número” es algo así como 1000 o más y en comparación con los, algunos pulso inicial no es.
O
Si su análisis todo es normalmente cerca 5 minutos luego configurar el tiempo de filtro a 5 minutos (300 segundos) y después de este tiempo la primera 5 pulsos se automáticamente cambiar de puesto hacia fuera de la ventana de filtro y se, otra vez, totalmente insignificante.
Esta semana estamos haciendo una nueva versión de Theremino MCA y su propuesta se incluye.
Tenemos la intención de descartar los primeros impulsos. Cree usted que 10 o 20 los pulsos son bastante?
10 es bastante.
Gracias
Taray
Estimado Señor (s),
Desde hace mucho tiempo he estado muy interesado en la medición de las radiaciones ionizantes de diferentes tipos. Un detector de radiación buena, un escintilómetro, ha sido a buen uso para mi búsqueda de minerales raros en pegmatitas. Recientemente, He encontrado que eso Espectroscopia gamma es una técnica interesante para medir y caracterizar la radiación ionizante. Hace algún tiempo compré al adaptador de PMT Theremino desde su sitio web y más tarde una sonda Scint, un Bicron 1.12X1.12M3/1.12L. He visto en su página web cómo se disertaron este sondeo y los resistores en la cadena de (originalmente 1 Mohm) se han cambiado a valores más altos. Mi pregunta es si me puede recomendar un valor de las resistencias de cadena que funcione bien con el adaptador de Theremino. Es necesario cambiar otros componentes además de las resistencias de la cadena (10 PC.)
Gracias
Thomas
Todo esto se explica en la documentación de MCA, que puede ser descargado desde aquí:
https://www.theremino.com/downloads/radioactivity
Otra información útil está aquí:
https://www.theremino.com/blog/gamma-spectrometry#socket
Y aquí:
https://www.theremino.com/blog/gamma-spectrometry/hardware-tests
Sugerencia:
Puede utilizar la bandera inglesa y traducir las páginas…
Hola Livio,
Theremino MCA carga y empezar a leer automáticamente. Sólo me preguntaba si es apropiado solamente carga y no empezar de inmediato. Tal vez esto puede ayudar en la corrección de algunos errores que puedan ocurrir a partir de inadvertido que puede ser relacionado con windows y el uso de memoria extra…
Bueno esto solo uno de mis pensamientos y estoy seguro de que sus ingenieros saben mejor.
Gracias
Taray
Basándose en sus palabras, podría ser que su entrada toma también las ventanas de los sonidos del sistema.
Por favor, intenta establecer la MCA Theremino “AudioIn” para excluirlos, para conseguir la entrada de la PmtAdapter sólo de audio.
Para deshabilitar el auto arranque se podría desorientar para los nuevos usuarios.
Bye Livio
Una nueva versión, con tu sugerencia (el estado de funcionamiento recordado entre tramos sucesivos) y algunos otros pequeños cambios, está listo.
La nueva versión 6.8 es aquí:
https://www.theremino.com/downloads/radioactivity#mca
Gracias Livio.
Veo algunos cambios positivos.
Yo te lo daré una revisión a su debido tiempo.
Taray
Hola Livio,
Tengo una nueva sugerencia sobre funciones : podría permitir al usuario guardar las preselecciones de isótopos activados ? Por ejemplo, una “radio” preestablecida podría activar Ra226 marcador en 186 KeV, 2AT Pb214 242 KeV, Pb214 en 295 KeV, Pb214 en 352 keV y Bi214 marcador en 609 KeV
Esto es realmente una buena idea.
El problema es que tenemos que terminar la radio SDR, convertidor elevador, la antena activa, el decodificador de señal, la ADC24, Polvo del Espectrómetro, el radar Doppler, la Balanza Theremino, Aplicaciones toda la cámara no funciona con el NV12 formatos y YUY2, así como algunos otros proyectos que no me rememeber ahora…
Digo esto porque estamos esperando alguna “experto” programador para conseguir un poco de ayuda. Y tal vez por la lectura de ese alguien podría escribirnos. (“experto” significa más de 20 años de programación de software, de lo contrario no es el nombre correcto “Ayudante” pero “solicitante de la ayuda” y “consumidor en tiempo”)
En los próximos días pensaremos si es posible implementar esta idea sin cambiar demasiado la estructura de la aplicación. Y, tal vez, vamos a intentar escribir…
Gracias por tu sugerencia, realmente es una característica nueva y útil.
Desde esta mañana, hemos intentado encontrar una solución simple para poner en práctica su idea
e intentado muchos métodos para modificar las energías individuales:
– separar las energías individuales con “pone de relieve” o con “espacios” o con “,”
– escribir un archivo separado para las energías de isótopos
– hacer todo a mano o automáticamente
Cada prueba nueva ha generado otros problemas más difíciles de. Así que ahora (16:57) después de que sobre 8 horas de trabajo, decidió suprimir la nueva (inestable) versión y volver al establo 6.9
Lo siento….
Quizás en los próximos días veremos otro método, con un archivo editado manualmente, y totalmente independiente de la lista de isótopos.
Gracias Livio :)
Por cierto estoy experimentando un error muy irritante en 6.8 Versión : Intento hacer una medición de tiempo, por eso elijo 5400 en segundo lugar en los parámetros de tiempo y activar la “tiempo de integr” botón, el análisis comienza, pero en algunos al azar antes de la 5400 segunda vez el análisis se inicia de nuevo :( Han escuchado de tal comportamiento errático ? Estoy usando Windows 7.
Tal vez hay un misundersatnding la hora inegration?
El “tiempo de integración” para el análisis después del tiempo seleccionado.
El “Tiempo de integración” es la longitud del filtro de integración.
Si, por ejemplo, 60 el análisis continúa también después de segundos 60 segundos pero el filtro de integración es corto (sólo 60 segundos) y responde más rápidamente a variaciones.
La respuesta rápida producida por un filtro corto es en los gastos de un gráfico más ruidoso.
Entiendo que el tiempo de integración, y la función trabajó bien hasta hoy. Lo que quiero decir es que configurar un tiempo de integración de 5400 segundos, inicia el análisis, y en el segundo 1556th (por ejemplo) el contador total de segundo vuelve a 0 y el análisis comienza otra vez desde cero, sin ninguna acción de mi parte. Mi versión de Theremino es 6.8.
Hay sólo dos funciones en la aplicación que podría reiniciar los segundos total a cero:
– Pulsando “Inicio nueva medida”
– Pulsando “Integr. tiempo seg”
En las últimas versiones no se cambia en esta área.
Ahora estamos probando la última versión (6.9) con 5400 segundos y “Tiempo de integr habilitado” desde mayo horas y segundos Total siempre es estable en 5400 segundos…
Vamos a hacer más pruebas.
Hemos encontrado una posibilidad.
Cuando el “Automático” polaridad de pulso cambia entonces hay un rearranque automático.
Por favor, seleccione manualmente la dirección del pulso (positiva o negativa) para la tarjeta de audio.
Y entonces, por favor, prueba si el problema se corrige.
Si se trata de, a continuación, sus pulsos son extrañas, extraño que el detector de polaridad automática ha sido engañados por algunos segundos consecutivos.
O lo ha desconectado el BNC durante mucho tiempo.
O el mezclador de windows ha cambiado.
O leyendo el audio de la salida del mezclador llamada “mezclador estéreo” y un sonido otros, tal vez los sonidos de ratón, se han mezclado con los pulsos.
Estamos haciendo otras pruebas…
Y estamos implementando su idea para las filas de la muestra.
Se puede estar bien relacionado con audio, y tal vez mi instalación de Theremino es corrupto porque el 6.8 versión no parece mostrar suficiente volumen para la detección más, incluso si los parámetros son los mismos que los 6.7 versión que también tengo en mi computadora. Voy a instalar el 6.9 Versión, en una tercera carpeta.
Qué es una buena manera de mantener la misma calibración de una versión a otra ?
(y gracias por su tiempo Livio, se agradece)
Usted podría “guardar” una configuración y “de la carga” con otra aplicación.
O puede copiar el archivo “Theremino_MCA_INI” a la nueva carpeta de la aplicación.
Pero no son invisibles “calibraciones de”, todo es visible en la ventana principal. Y nada ha cambiado en las últimas versiones que podrían cambiar la sensibilidad de audio.
Tal vez el volumen del mezclador de Windows o el AGC se cambian?
Puede cambiar, cada vez Desconecte la tarjeta de audio, o cambiar el puerto USB.
Hice algunas pruebas ayer, Puse la configuración de pulso en “negativo” y funcionó bien, sin necesidad de reiniciar. Es extraño ya que siempre usé “Automático”.
Cambiado nada en mi configuración de audio lo que sé. Volumen es el mismo y no hay ninguna AGC.
Vale, Gracias.
Hoy publicamos la nueva versión 7.0 con muchas mejoras:
– Su sugerencia implementado (la muestra a la lista de filas).
– Quitar el reinicio cuando cambie el sentido del pulso.
– Quitar el reinicio cuando seleccionando y deseleccionando la “Integr. tiempo” botón.
– Un nuevo “Entrada de audio” Selector con cuerdas en lugar de números.
Versión Theremino MCA 7.0 está listo, con tu sugerencia, y muchas otras mejoras:
https://www.theremino.com/downloads/radioactivity#mca
Hola Livio,
Solo para decir que me encanta el 7.0 Versión, es una selección rápida de nucleides, y la adición del nombre entrada audio es demasiado grande.
Tengo otra sugerencia de función : Has pensado para proporcionar una segunda visión del tiempo vs cuentas, como en la PRA ? Esto permitiría el estudio del decaimiento del corto vivido depositaron, y las variaciones de la radioactividad de la envolvente en el tiempo.
También hay una forma de “Ruta” Señal de Theremino MCA Theremino Geiger, para utilizar un detector de centelleo como un contador geiger ?
Primera pregunta
Lo siento pero esto implica demasiado trabajo y demasiado cambios en la estructura de la aplicación.
Segunda pregunta
Sí,
1) Conjunto “Ranura de contador” con un número entre 0 y 999.
2) Establece el mismo número en la ranura de entrada de Theremino Geiger.
Esto también se explica en las instrucciones en la página 23.
Y con Theremino Geiger se puede ver el tiempo de vs de cuentas, como con la PRA y mejor aún.
Gracias otra vez Livio, hizo el truco :)
————————————————————————-
Dudas sobre tarjeta de sonido externa
————————————————————————-
En radioactivityforum hay un hilo titulado “Tarjeta de sonido Theremino dubbi”
http://www.radioactivityforum.it/forum/viewtopic.php?f=22&t=1526
Leemos casualmente ese foro así que en caso de problemas
Usted debe escribir a Engineering@theremino.com.
Y si tienes un fijo, Podemos llamar tanto tiempo como sea necesario,
sin costo alguno, De 09 en 19, incluso en vacaciones.
En el peor de los casos tuvimos que utilizar TeamViewer e intervenir en persona
y defectos se han revelado como errores o malentendidos.
Hemos tratado de responder en el foro, pero no ha aparecido el mensaje de respuesta,
entonces contestamos aquí:
—————————–
RESPUESTA
—————————–
Con respecto a la 192 KHz que abra una controversia sobre la liga y el interpolado
entonces, para el placer, Sólo hablamos de resultados.
Y los resultados son:
– Si se establece 44.1 KHz que aumenta la FWHM
– Si se establece 192 KHZ, el FWHM se reduce
También recuerdo que en nuestro proyecto de la tarjeta de sonido contiene un filtro de paso alto,
que reduce significativamente el ruido en frecuencias no pertinentes
También contiene un cambio, para dar el mismo cable de señal.
Tarjetas de sonido internas son difícilmente cambiables de esta manera
Por qué no tiene el filtro y las rutas de energía necesariamente sigue
un camino independiente.
Con una pestaña sin modificar, y luego con alimentación separada fuente de PmtAdapter,
Inevitablemente crea un bucle de masas, le impide bajar con ruido,
niveles increíblemente bajos que llegamos con nuestros cambios.
Siguiendo precisamente nuestro proyecto, obtendrá resultados que ningún adaptador interno
y ningún dispositivo de hardware (FWHM de cesio casi 4%)
Si alguien no puede conseguir estos resultados, Él está haciendo algo mal
Haría bien para escribir.
Hay una manera para definir un pico (e. g. Arrastre el cursor por el pico para marcar el canales de bajo y alto/keV) que mostrará el bruto y fondo cuenta para que las cuentas netas se pueden calcular? Hice una búsqueda en el sitio y no encontrar nada, pero soy muy nuevo en este MCA.
Gracias de antemano,
Barry
Hola Barry,
Para nosotros es difícil de explicar esto en inglés, por lo que escribir en Italiano y proporcionar una traducción automática.
Italiano
Sappiamo altri programmi usano il concetto la ROI (región de interés como). CIOE contare tutti gli impulsi si trovano tra due marcadores arbitrari. Sarebbe molto facile implementare esta función, MA preferiamo no farlo, por no generare falsas illusioni di poter misurare quantità, Che en realtà sono no misurabili. Di consecuencia una breve cojinete:
En el área entre los dos marcadores son sólo impulsos debido al isótopo que se desea medir?
Seguramente no.
Hay impulsos que forman parte del fondo de medio ambiente.
Hay impulsos que se dispersan a otros isótopos.
Hay impulsos que forman parte del isótopo adyacente gaussiano.
Hay impulsos debido a errores al seleccionar la PAPELERA.
Y hay impulsos causados por ruido.
Qué porcentaje de leguminosas se produce el isótopo que quieres medir en comparación con todo lo demás? Imposible saber. Luego que diéramos la falsa ilusión de medir algo que no se puede medir.
Obtener los números
Y’ fácil de dar números aleatorios pero no como engañar a los usuarios. Si usted quiere conseguir un número entonces en Theremino MCA debe utilizar super deconvolución, establecer el isótopo (o los isótopos) desea medir, y leer los resultados "cuantitativos" para el isótopo (o los isótopos) cercano.
Esos valores también son enviados a las ranuras y por lo tanto disponible para su posterior procesamiento.
El cálculo de la matriz súper gaussiano hace una deconvolución en centrado en isótopos entonces el resultado es mejor que simplemente amontonar todos los impulsos que van desde "aquí" hasta "allí".
Pero incluso la deconvolución Super se basa en contratado no cuantificables y produce números solamente es válido si no se considera la influencia de los isótopos es cero y si el ancho gaussiano que es exactamente igual a la anchura real (FWHM) medición de isótopos.
Inglés (traducción automática con cierta corrección)
Sabemos que otras aplicaciones utilizan el concepto del retorno de la Inversión (región de interés). Es contar todos los impulsos que mienten entre dos marcadores arbitrarios. Sería muy fácil de implementar esta característica, pero preferimos no, para no crear falsas ilusiones de poder medir cantidades, que no son realmente mensurables. Abajo está una breve explicación:
En el área entre los dos marcadores son sólo impulsos isótopo debe ser medido?
Seguramente no.
Hay impulsos que forman parte del ambiente de fondo.
Hay impulsos que son dispersión de otros isótopos.
Hay impulsos que forman parte de la Gausiana de los isótopos adyacentes.
Hay pulsos debido a los errores de selección de BIN.
Y hay pulsos causadas por ruido.
Qué porcentaje de pulsos se produce por el isótopo que se desea medir, en comparación con todo lo demás? Imposible saber. Así que damos la falsa ilusión de ser capaz de medir algo que no es mensurable.
Obtener los números
Lo ' fácil de dar números aleatorios, pero no nos gusta truco usuarios. Si desea obtener un número de Theremino MCA entonces debe usar el “Deconvolución Super”, establecer el isótopo (o isótopos) de los cuales desea medir, y leer el “cuantitativa” resultados para el isótopo (o isótopos) de interés.
Estos valores también se envían a las ranuras de Theremino y entonces disponibles para su posterior procesamiento.
La deconvolución super hace un cálculo de la matriz de Gauss centrada en isótopos entonces el resultado es mejor que simplemente amontonar todos los pulsos que van desde “aquí” Para “allí.”
Pero incluso la deconvolución Super se basa en supuestos que no pueden cuantificarse y produce números válidos sólo si la influencia de la “no se consideran” isótopos es cero, y si el ancho de la gaussiana que, es exactamente igual a la anchura real (FWHM) de los isótopos para medir.
Hola Livio,
Gracias por la respuesta interesante, Estoy de acuerdo con lo que has escrito sobre las fuentes de error y tiene que pensar por un tiempo. Por ejemplo. parece ser que si tengo un pico discreto asociado con Bi-214 en 609 KeV, Debo tengo buena confianza en que el pico real, y comprender el error asociado a la medición, deben ser capaces de cuantificar las cuentas netas (otra vez, aceptando que hay un poco de error en ese número).
Gracias por explicar la deconvolución súper y sus supuestos y límites. Creo que lo ejecuto varios cargos de la misma fuente, con sys idénticos parámetros y tiempos de conteo y compara la red cuenta para que algunos ROIs de las diferentes cuentas cuantificar la variabilidad en las cuentas netas.
También, Gracias, y otras personas involucradas con este software y sitio web, para poner mucho tiempo en este proyecto que me permite jugar con un sistema de especificaciones de gamma en mi propia casa – muy apreciada!
Saludos,
Barry
