Hardware para la espectrometría Gamma
La Theremino_PmtAdapter contiene un circuito de retroalimentación que mantiene la tensión estable incluso en presencia de grandes cambios de temperatura. De esta manera la calibración sigue siendo exacta en el tiempo y filas de isótopos no se mueven y no ampliar.
ATENCIÓN: Para un rendimiento óptimo, utilice tubos PMT por cable como se muestra en el archivo PmtAdapters.pdf – PMT para tubos de baja impedancia (con resistencias 1 Mega o incluso de 560k) no puede funcionar con estos adaptadores. Para utilizarlos debe reemplazar sus resistencias, tal como se indica.
Este adaptador se puede utilizar con el freeware bien conocido software PRA (Agradecemos a Marek Dolleiser por haber allanado el camino para este tipo de análisis, su software ERP es una referencia para muchos años y ha ayudado mucho) pero sólo con el Theremino_MCA se pueden hacer filtrado y eliminación de fondo útil para obtener la máxima información en un plazo razonable.
Este archivo incluye el diseño de PCB, imágenes y simulaciones de especia: 3.1 PMT_Adapter_V
Esta es la versión 3.2 con muchas pequeñas mejoras: 3.2 PMT_Adapter_V
Esta es la versión 3.3 con mejoras: PMT_Adapter_V 3.3
Características más salientes:
– Pacto sólo 50 X 70 mm
– No deriva térmica inicial debido al circuito de retroalimentación.
– Voltaje ajustable de 500 Para 1500 V
– Muy bajo consumo de energía sólo 10 mA a 5 V
– Muy baja ondulación sólo 100 UV
– Protegido contra corto circuito
– Potencia de salida máxima 100 MW
– Preamp circuito y pulso la ampliación (De 3/5 Nos 100 Nosotros, para leer una tarjeta de sonido de PC)
Características tecniche:
– Pacto sólo 50 X 70 mm
– Nessuna deriva termica Finlandia grazie al circuito di retroazione.
– Voltaje ajustable de 500 en 1500 V
– Muy bajo consumo a 5 v sólo 10 pero
– Ultra baja ondulación sólo 100 UV
– ProTETTO contro il corto circuito
– Salida de energía máxima 100 MW
– Circuito preamplificador y ampliación de impulsos integrados (lleva impulsos de 3-5 nos 100 nosotros, para leer una tarjeta de sonido de PC)
El simple y limpio reduce los defectos de fabricación y hace evidentes.
En las siguientes imágenes puedes ver el PMT en ensayo.

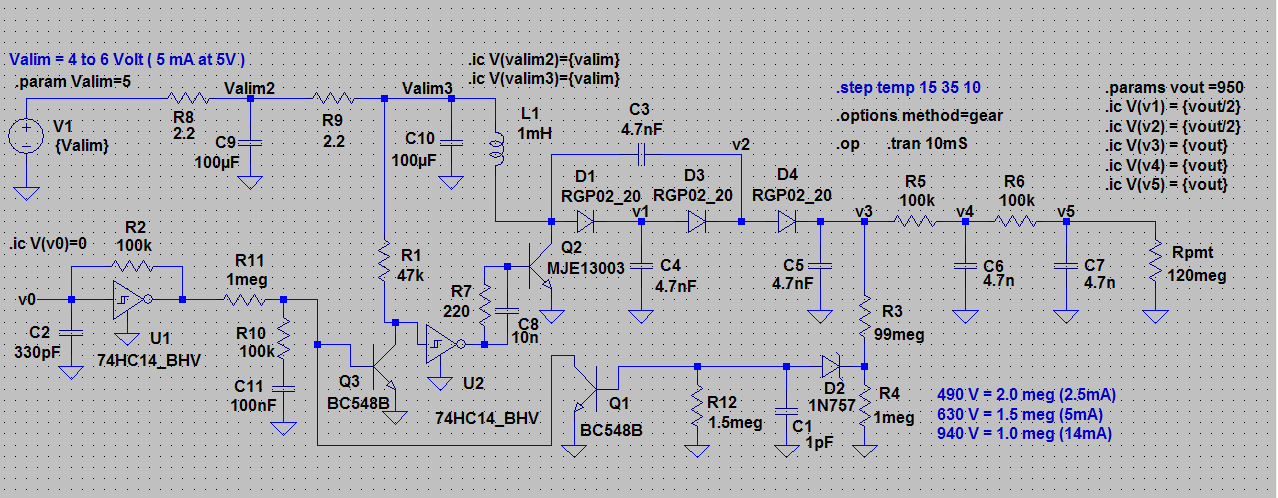

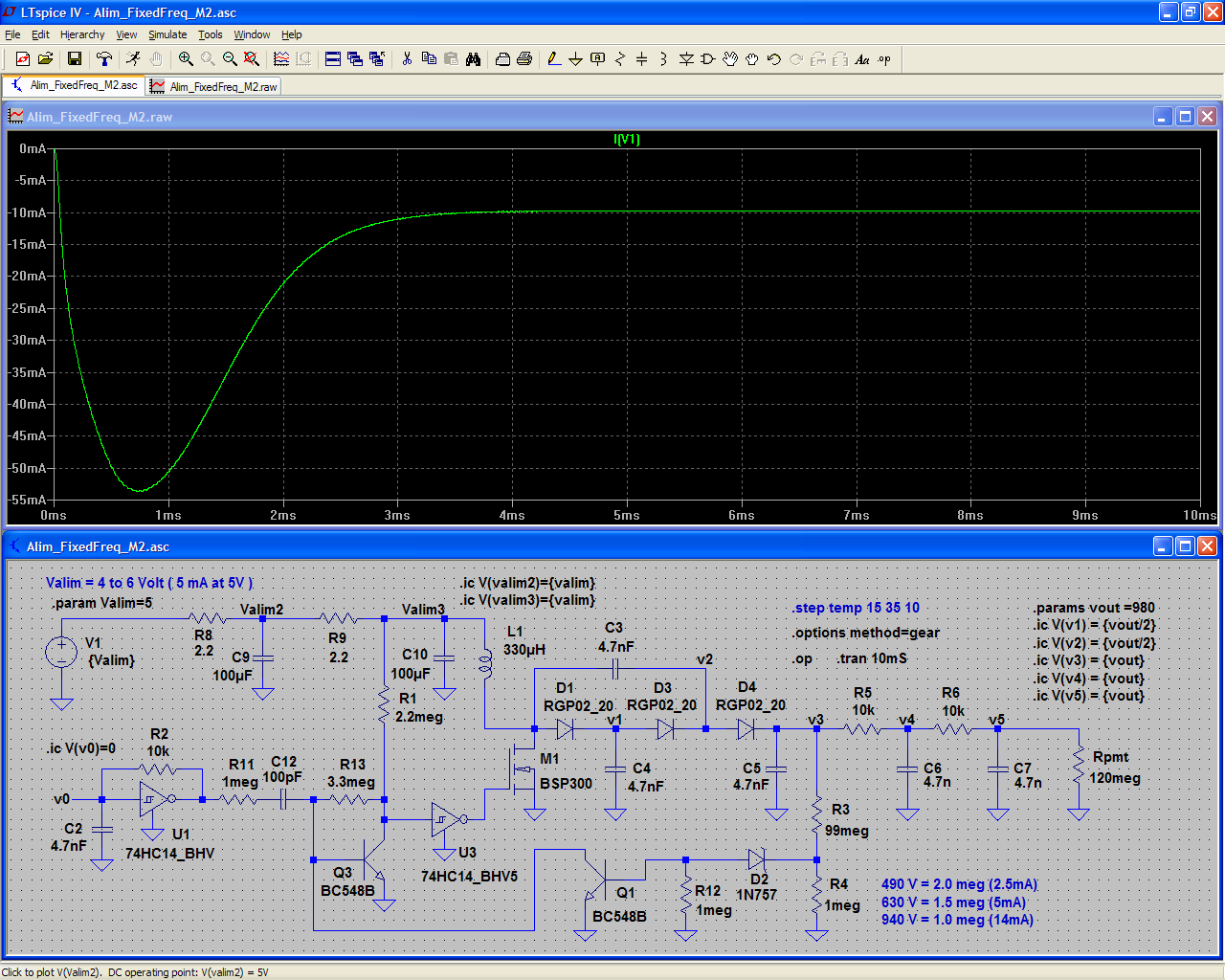

El diagrama del circuito y un impulso a la muestra que muestra el ruido de ’ fuente de alimentación, Tenga en cuenta que se trata de un pulso de baja energía.
En las últimas versiones de PmtAdapter ruido es menos que 100uV. Prácticamente el único ruido debido a la toma de muestras en 16 tarjeta de sonido de poco, como se muestra en las dos siguientes imágenes.
La primera imagen muestra sólo tarjeta de sonido ruido, el segundo ruido con un separado conectado.
——————-
El sistema completo
———————
El adaptador de la Pmt no es en la producción, Usted puede construir pero contiene una serie de componentes especiales, difícil de encontrar y caro. Por lo que recomendamos que se contacte con Lello, Quién sabe cómo encontrar un componentes baratos y también imprimir una cantidad de PCB para los amigos: ufficiotecnico@spray3d.it
El sistema de equipo Theremino sólo se ocupa de la investigación y no vende hardware. El sistema es completamente "Gratuito", «Código abierto», "Sin fines de lucro" y "Bricolaje", pero hay fabricantes que pueden proporcionar los módulos montados y probados en un gran precio. Uno podría apenas autoconstrucción les gastar menos. Para obtener una lista de los productores de leer esta página: www.theremino.com/Contacts/Producers
Un enganche para la R6095 de la PMT de Hamamatsu (y similares)
En este archivo ZIP el proyecto águila y GCode para el cortador: PMT_Socket
Estas imágenes muestran cómo adaptar los conectores para impreso y cómo se termina el zócalo (Haga clic sobre las imágenes para ampliarlas)
El condensador también puede soldarse a través de (con dos mangas aislantes en cables) y, para evitar cortocircuitos con el tubo de aluminio exterior, Es bueno envolver toda la zona de PMT a tablero del circuito impreso, con una hoja de lámina de plástico..
Un sistema MCA para Apple (iPhone y iPad)
Por demanda popular Alessio ha diseñado una versión especial de PmtAdapter, utilizable con software disponible en iPhone y iPad. El software se llama Bot de Geiger, Ed è ONU riferimento por la comunidad Apple.
El esquema es muy similar a PmtAdapter para PC, pero he añadido una batería (Hay la ’ powered USB). La amplitud de la señal se reduce considerablemente, Usted puede enviar todos ’ entrada de micrófono, de lo contrario sería saturar y distorsionaría la forma del pulso.
Aquí puedes ver los espectros obtenidos con americio y cesio. Gracias a la resolución de pantalla maravilloso “retina”, las palabras son tan pequeñas, no perturbe la visión del fondo negro hermoso.
Estamos a años luz de un verdadero MCA, ancho de línea “FWHM” (es el parámetro más importante para un MCA) es abrumador. Pequeños detalles del espectro son totalmente invisibles. Aquí está el mismo espectros producidos por MCA Theremino:
Con una tableta 12 pulgadas por 180 Euros (con Windows 10 y envio incluido en precio), tienes un instrumento portátil mucho más conveniente y exacto. Pero la satisfacción de usar un sistema de Apple, Que cuesta una exageración, no tiene precio!
Calibración y la temperatura
El adaptador de la Pmt y el fotomultiplicador consumen sólo unas pocas decenas de vatios del milli, no son suficientes para producir variaciones significativas de la temperatura. Para no tener que esperar un “calentar el tiempo” entre el encendido y las medidas. Y ’ no es aún un calentamiento progresivo durante las mediciones muy largo.
Aunque los cristales cambian con scintillators de funcionamiento temperatura ambiente, como se puede ver en la imagen de abajo:
Tenga en cuenta que la respuesta a la temperatura no es lineal y que cambios incluso pendiente de positivo a negativo, justo en la zona de temperatura normal. Por el que una corrección automática sería inexacta. Se necesitaría una tabla de corrección para ser calibrado para cada cristal y esto sería muy complicado y en última instancia poco confiable. Mucho mejor hacer un ajuste con dos marcadores antes de cada medición.
Consulte con el marcador antes de cada medición es rápida, precisa y muy fiable. Se recomienda mantener en el lugar dos pequeñas muestras (por ejemplo, cesio y americio) a distancias adecuadas, para que siempre tenga dos pequeñas filas de referencia. Cesio es más débil y se mantenga lo suficientemente cerca a la sonda mientras que l ’ americio mantenga unos diez centímetros, o se encierra en una cápsula, para disminuir su actividad y mantenerlo cerca de la punta de prueba.
Las dos líneas deben ser la misma altura y lo suficientemente pequeño no perturbar las mediciones. Si no tienes que medir precisamente el cesio y el l ’ americio, entonces los dos marcadores pueden permanecer siempre en posición. Ver sus líneas en la tabla final (posiblemente comentó) de la seguridad que el cuadro está perfectamente calibrado.
Construir un pozo en plomo
Utilizar para medir el nivel de radiactividad y sustancias radiactivas, fondo natural.
La medida consiste en una placa base, Además de algunos cilindros concéntricos, de diversos tamaños y espesores. Entre los componentes deja algo’ de holgura, con el fin de facilitar el montaje ’.
El material es realmente latón plomo, para distinguirla de la ’ sonda gris aluminio, Mientras que el pedazo del cilindro interno (apenas visible) es el único ’ de plástico, con anillo concéntrico en plomo.
Todas las piezas de plomo fueron hechas del metal de hoja 1,5 mm de espesor, corte con una hoja de factura común y formado a mano, envuélvala alrededor de cilindros de plástico de aluminio de acero que tenía disponible (utilizado sólo como “MONEDA DE DIEZ CENTAVOS”).
La placa base se hace doblando varias veces una tira de chapa de igual anchura, conseguir un grosor decente.
Hoja dobla fácilmente en el borde recto de una mesa y aplana con los golpecitos de martillo. El plomo es muy maleable.
Todas las piezas fueron envueltas con el papel lo suficiente, manija así que ellos no entran en contacto directo con el plomo, tiende a ensuciarse las manos. También por qué es bueno para calcular un poco’ holgura entre los diámetros diferentes de piezas, entonces esa capa de papel no rompe cualquier inserción/extracción de cilindros todos ’ mismo, que parcialmente deben caber dentro de un ’ más (en cuanto a la camisa de cilindro y tapa)
Para medir usted siga este patrón:
- Primero se presenta en una tabla de la placa base y el cilindro de base;
- Insertar la muestra en el tubo de base, así lo toca el interior (inferior) Dell ’ anillo de la cámara de medición: Puede meter bajo que proceda espaciadores;
- Pones la cámara de medición (cilindro de plástico y plomo anillo solidario) tan la por debajo de la muestra se centra en la parte inferior del ’ anillo;
- Él desliza la camisa más básica ’ dentro del cilindro: Apoyará la tubería de plástico y anillo concéntrico de ’ llevará al agujero para permitir la posterior inserción de la sonda;
- Insertar la sonda : en mi caso recta dibujar ’ anillo de plomo medida vivero.
De las pruebas que he hecho esta configuración reduce el ruido de fondo para casi 20 CPS a 3,1 CPS
Marco Russiani
Descarga este proyecto, completar con más información y fotos:
Theremino_Pozzetto_di_Misura_ITA.pdf
Theremino_G-Ray_Test_Chamber_ENG.pdf
Os dejo un pequeño aporte para alguien que está empezando a utilizar el programa :
Lo primero que hay que configurar el audio nivel de entrada para minimizar los picos en la caja de “sobre pulsos gama”
Podemos fijar impulsos negativos con el boton
Ajuste de ruido debe estar apenas sobre el nivel (conjuntos con el gatillo)
El tiempo muerto debe ajustarse de manera que no tenga “cacharro” (depende del ancho del pulso) y debe medirse con el osciloscopio.
El filtro se utiliza para un gráfico más suave y rápidamente el resultado.
Podemos hacer una medida exacta del fondo guardarla para más tarde utilizarlo como “Tara” Se restará de la medida por la toma de muestra “fuera de” sólo los picos característicos.
Y’ también puede almacenar una medida y manténgalo por comparación con “Referencia1”
El control de “Corte escalera derecha” sirve para comprimir o ampliar el espectro y calibrar en picos característicos y conocidos de las muestras utilizadas.
El control de “Moldura de la escalera izquierda” necesidad de transarlo derecho / a la izquierda y debe usarse con el comando anterior para ajustar la escala.
Alessio, Gracias por las instrucciones que son muy útiles desde, Por el momento, las instrucciones asociadas con el programa son mínimas y que no sé cuándo vamos a tener tiempo para completarlos.
Permítanme añadir una importante:

Algunas tarjetas atrás los impulsos como algunos adaptadores de señal de sonido. Por qué y’ difícil para estar seguro de la polaridad’ de pulsos. Esto se complica aún más por el hecho de que algunos grabadores de audio y software de osciloscopios, como “Intune” Por ejemplo,, Mostrar los pulsos con una polaridad’ mientras que otros muestran con la polaridad’ por el contrario. Todo esto y’ debido al hecho de que, para un audio, polaridad de la señal’ Pulsos’ importante y que por lo tanto no hay estándar que definen que’ la polaridad real.
Por lo tanto la clave “Neg.” debe ser presionado o liberado con el siguiente método:
– Si la polaridad’ y’ derecho en todo el espectro se mueve a la derecha y el indicador “Pico” la mayoría de la sal’
– Si la polaridad’ y’ todo el espectro se mueve a la izquierda y el indicador de mal “Pico” no se mueve casi
Hola,
MCA parece buen programa. Descargar ambas versiones- con fuente o sin fuente. Ningún programa se ejecutará. Mensaje de error dice “no se pudo inicializar”. Estoy usando Win XP. Es un problema?
También, es código fuente en VB6?
George
Se debe instalar “Punto Net 3.5 SERVICE PACK 1” De:
http://www.microsoft.com/en-us/download/details.aspx?id=22
El código fuente está sólo en VbNet.
Adiós
Livio
Señores,
Felicitaciones en el diseño de este software de espectrometría gamma excelente. He probado con mi GS-1100A y obtengo muy buenos resultados.
Con su permiso me gustaría vincular mi sitio web a su página.
Por favor avise si está bien.
Saludos…
Steven Sesselmann
Sí, puede enlazar nuestra página.
Gracias por tu apreciación, y lo siento por algunas características inacabadas,
en unos días tenemos la intención de completar el 90% del programa de.
Adiós
Livio
Livio,
He creado una página con un enlace hacia aquí. Esta es la mejor página para dirigir a personas para descargas?
También me avisas si quieres mencionar cualquier característica específica o única.
http://www.gammaspectacular.com/index.php?route=product/category&path=69_88
Steven
Gracias por tu enlace.
El texto está bien. y la página también.
…tal vez usted puede especificar mejor el nombre del programa “MCA Theremino”
Si para usted es correcto podemos vincular su sitio aquí: https://www.theremino.com/contacts/references
Linux y Mac
————————————————-
Acerca de versiones de Mac y Linux puede escribir a nuestros expertos de “extranjero” sistemas: Roberto en Development@theremino.com
Muchos de nuestro software pueden trabajar en Linux y Mac si instalado:
https://www.theremino.com/downloads/linux
https://www.theremino.com/downloads/mac-osx
pero mi tiempo es limitado y producir prueba nuestro software sólo para XP, Vista y Windows7 (32 y 64 poco)
No sé lo que es “Crossover”, todo el software de Theremino utiliza el sistema de Mono es multiplataforma en Linux y Mac
Por mi experiencia todos nuestros programas cuando se ejecuta en Linux y Mac no es tan eficiente y estable como en Windows. Windows siempre es mejor para usos científicos.
Si alguien piensa que poder hacer esto en Linux o Mac, por favor hazlo, nuestro software es “Gratis”, “Open Source” y “Modular”
Tal vez para usuarios de Linux y mac se puede escribir en su página que puede escribir pregunta a Development@theremino.com
Adiós
Livio
Theremino MCA es un programa de gran espectrometría. Agradezco el tiempo y esfuerzo de que su equipo ha puesto en la creación de lo, Además de proporcionar a la comunidad.
Sólo se han actualizado a la versión 2.4. Hay más ajuste en 2.4. El valor máximo de ajuste ajuste escala derecha ha aumentado de 900 Para 1200.
Estoy usando una laptop de windows vista, funciona bien con PRA. Usando el tablero de tarjeta de sonido con el mic/line en conjunto a 96K. La posición de pico de máxima que puedo obtener para bismuto Bi-214 en la actualidad es 386 KeV con los 1200 moldura derecha máximo ajuste.
Calculo que debe tener un valor máximo de por lo menos 2000 para el ajuste la escala derecha para dar cabida a un montón de scintillators ahi, a calibración máxima correcta.
La energía máxima es 3200 KeV. También ver los picos de alta energía que necesita reducir el nivel de la señal de audio al actuar sobre el mezclador de audio de Windows (Tenga en cuenta que hay dos mezclador – Grabación y reproducción de)
Si la señal de audio es demasiado la tarjeta de audio corta los impulsos de alta energía y nada se puede hacer en software para corregir esto. Por favor, siga las indicaciones del programa “Aumentar la señal de audio” y “Reducir la señal de audio”
El nivel de mezclador de audio es correcta cuando:
– el programa dice “Señal OK” para la 99% de la época
– el pico es de 50% Para 90%
Puedo ver claramente los picos de alta energía, es que la escala en un. Por ejemplo con la moldura derecha máxima presente en versión ThereminoMCA 2.4, K40 se sitúa en alrededor de 900 KeV.
Si K-40 es en 900 KeV con TrimRight al máximo luego su señal de audio es muy poco.
Por favor, siga las indicaciones del programa "Aumentar la señal de audio"
Para aumentar la señal de audio debe abrir las ventanas “grabación” mezclador
y aumentar la regulación del regulador apropiado.
El nivel de mezclador de audio es correcta cuando:
– el programa dice "Señal OK" para la 99% de la época
– el pico es de 50% Para 90%
Si no puede aumentar la señal PD el mezclador de Windows ya está en 100%, o porque usted no puede encontrar el “grabación” mezclador, por favor especificar mejor tu problema y encontraremos una solución.
En el futuro versiones de ThereminoMCA tal vez vamos a añadir un “Ganancia de audio” control que le ayudará en esta situación.
Adiós
Livio
De: John Doe
Para: geigercounterenthusiasts@yahoogroups.com ; GammaSpectrometry@yahoogroups.com
Enviado: Domingo, Noviembre 04, 2012 10:19 PM
Asunto: [GammaSpectrometry] Prueba de Theremino para gente ocupada [2 Archivos adjuntos]
Perfecto!
———————————————-
Descargar : 30 segundo
Instalación : 30 segundo
puesta en marcha : inmediata
conexión de la sonda : 60 segundo (Tuve que buscar mi adaptador en mi escritorio)
Leyendo la documentación : 0
Configuración y ajuste : 5MN (sólo presione todos los botones al azar y ver la pantalla)
adquisición y el primer resultado : menos de 30 segundo
Total 10 minutos para ver lo que lleva horas con otro software (ver fotos)
Muchas gracias por este excelente producto!!!!
Y de bono es una excelente resolución y una escala de buena energía, si la sonda es lineal.
Alain
Gracias por su buena prueba.
Estamos recibiendo muchas otras pruebas útiles para una buena calibración.
Algunos videos aquí:
http://www.youtube.com/watch?v=P_WpkaLX0BQ
http://www.youtube.com/watch?v=r2l2vb0Xeok
He probado Theremino y me pareció muy fácil de usar.
No he podido conseguir resultados sensibles de cualquier otro software aún debido a la curva de aprendizaje y no tener ningún equipo de trabajo para comparar a.
Al menos era capaz de conseguir una parcela de inmediato con su aplicación y como tal se trata de un hito importante en mi viaje en espectroscopia Gamma.
Curioso si aun han implementado la función de identificación de isótopos. Encontré el archivo Isotopes.txt en el subdirectorio Extras y modificado pero la aplicación no muestra los isótopos agregué.
Saludos,
Allan
Gracias Alan por su contribuir a nuestras discusiones e investigaciones.
El “identificación de isótopos” ahora no se ha implementado, y tal vez no aplicaremos la cruda “identificación” y los métodos semi-manuales asociados como el “área de interés”.
Pero estamos estudiando un nuevo método, similar a la “pico de montaje” que, en nuestras intenciones, será capaz de identificar la “firma” de los isótopos y medir con precisión su relativa abundancia.
Tenga en cuenta el uso de la palabra “relativa”: la medición de las radiaciones, el valor medido depende de tantos factores que no hay un “true” valor. Ten cuidado con los que pretenden ofrecer un valor absoluto!
Por favor, espere un tiempo, en el futuro versiones de ThereminoMCA vamos a implementar también la “Restaurar la línea de base” eso es muy importante para limpiar los picos, reducir el ruido y acelerar la creación del gráfico.
Adiós,
Livio
Hola equipo de Theremino,
Hice pequeños cambios en el código “Identificador de isótopos”.
Fuente, aplicación construido y documentación corta te envié en el correo.
Espero que dio poca contribución para mejorar esta aplicación.
En el futuro te voy a dar todo que lo posible para ayudarle con mejoras.
Déjeme por favor saber si esto es correcto.
Tom 9A5TOM
Por lo tanto, correo Gmail bloqueado y me es necesario para eliminar el archivo Theremino_MCA.exe
de carpetas:
\Theremino_MCA_V2.4_WithSources_new_ver_TomyThereminoMCA
\Theremino_MCA_V2.4_WithSources_new_ver_Tomyobjx86Release
Lo envió otra vez.
Después de construir/reconstruir su solución usted conseguirá otra vez.
Tomy 9A5TOM
Es el mejor método para enviar archivos con 7zip (o rar)
Normalmente utilizamos el 7zip que es un software muy bueno y freeware!
Hola Livio,
Me envió la nueva versión con la identificación del isótopo multiresults energía exacta y cerca de energía.
Segundo cambio es marcado selectivo de marcadores de energías de isótopo exacta de comparación y calibración.
Espero que sea útil en uno de la próxima versión de la aplicación.
Tomy
Ya que tenemos no es la época para combinar las nuevas versiones todos los días, se incluyen en las distribuciones de sus versiones.
Entonces, Cuando los experimentos se convertirá en más estables haremos una combinación final.
Bye y un gran gracias por su ayuda.
Livio
Acaba de realizar una prueba de comparación entre el PRA y Theremino, utilizando una configuración idéntica. mismo volumen mismo detector, misma frecuencia de muestreo de 192khz etc.. La única diferencia era un interruptor de software. El espectro resultante de PRA mostraba picos más agudos y mejor resolución en 662 KeV.
OK, para el mismo volumen, mismo detector, misma frecuencia de muestreo de 192khz etc..
Pero por qué no mencionar los tiempos de adquisición?
Y por eso no quiere decir que a bajas energías sucede lo contrario?
En otras palabras: es fácil de añadir algunos resolución retirando 99% de muestras de buena, pero esto aumenta tanto el tiempo de la adquisición que el sistema se convierte en no útil.
Para obtener buena resolución en tiempo útil no es una buena idea para extraer muestras como PRA, pero es mejor utilizar una fuente de alimentación de poco ruido y un buen pulso que forma.
Muchas pruebas han demostrado que la ampliación de la fila lleva a cabo sólo en caso de señal muy ruidosa. Para ser más específicos: en caso de señal de alimentación de tipo CCFL con una frecuencia de aproximadamente 3 Khz (por lo tanto muy baja y difícilmente filtrables)
El único método para obtener una señal de bajo nivel de ruido es utilizar una fuente de alimentación en alta frecuencia de conmutación (más de 100KHz)
Además el pulso que forma el circuito debe generar pulsos con un tiempo de subida larga (> 50uS)
Si los pulsos no se forman correctamente un fuerte “de llamada” se produce y se agrandan los picos.
Gracias,
La nueva función de ganancia de Audio en Theremino MCA 2.6 solucionado mi problema de posición de pico.
También me gusta el hecho de que ahora tiene un identificador de isótopos en. Para que esto sea realmente útil necesita mucha precisión en el posicionamiento de pico en el gráfico.
Una sugerencia que haría es que muchos de los PMT de scintillators tienen no linealidades afectan energía escalar. En otras palabras necesita un ajuste exponencial para compensar este.
Puede corregir esto en PRA usando el siguiente procedimiento. Esta información de ajuste se proporciona por Steven de Gamma espectacular.
Puede corregir esto, Si graba un espectro con tres picos conocidos, a continuación, exportar los datos a excel, donde se puede crear una nueva columna calculada con un factor exponencial más pequeño.
Así que tienes tres números de ajuste de la función.
1) El multiplicador de (X) – Esto establece el gradiente de la función
2) El konstant (K) – Esto fija la altura en el eje Y
3) El exponente (y) – Este número crea la curvatura de la función
Energía = (((ARB.Units) * X)^ e) + K
Peter
El identificador de isótopos se basa en un trabajo preliminar de Tomy (9A5TOM) y no se llevan bien por nosotros.
No vamos a hacer un “Identificador de” pero estamos haciendo un buen “Pico de conexión” algoritmo de.
Pero, como se escribe correctamente, antes de comenzar con la instalación de pico, tenemos que probar, alinear y mejorar muchas cosas.
Estamos haciendo investigaciones sobre las fuentes de no linealidad y gracias por la fórmula PRA que parece ser una mejora de la fórmula utilizada en el PRA 5: Energía = arb.units * X + K
Creemos que la nueva energía fórmula = ( ARB.Units * X ) ^ e + K (quitar parentesis innecesarios)
es un poco mejor que la vieja fórmula, pero estamos tratando de hacerlo mejor (tal vez con un “spline” o con un interpolado “tabla de búsqueda”)
El ” + K ” es orientaran un error ya que se traduce todo a la izquierda y produce energías negativas que no real.
—————————
Por favor, espere un tiempo, Esto lo haremos de la mejor manera posible.
Si puedes ayudar con otras fórmulas o ideas por favor hazlo, Agradecemos su contribución, Gracias.
Adiós
Livio
Restauración de base de Sto giocando col.
Ho visto il quadratino intorno al picco si allarga en función del cambio dei parametri.
Lo que te refieres exactamente con el restablecimiento de la línea de base?
Cambio mucho el gráfico , con o sin esta función
La restauración de la base ayuda a señales con la línea cero inestable.
En la pausa entre un impulso y el otro la señal de audio debe ser cero pero, por muchas razones, casi todo el hardware para producir espectrometría de señales con la línea cero baile continuamente arriba y abajo unos milivoltios en comparación con cero.
Generalmente cuando los pulsos son muy frecuentes caídas de tensión cero y viceversa.
Un cero de tensión inestable produce un ensanchamiento de las filas y este efecto y’ mayor para líneas de baja energía, siendo pequeño, están muy influenciado por la línea de base sobre la que descansan.
Para ver el efecto de restablecer la línea de base
——————————————————————————————————-
– Abrir a los impulsos y conjuntos muestra sólo las energías 50 en 120 KeV
– en estas condiciones, usted verá:
– sin BaseLineRestoring la línea de cero sube y baja ligeramente’
– con BLR está estabilizada la línea cero
Sólo si usted busca en pequeña de pulso se puede ver el efecto beneficioso de la estabilización, porque’ unos pocos mV docena en una pequeña señal son significativas y visibles, Mientras que en comparación con pulsos de 1 Voltios son irrelevantes y también demasiado pequeño para ver su efecto de desplazamiento.
El beneficioso efecto en el gráfico’ muy baja energía y también único aviso si no adaptado al tipo de señal y ruido en la sonda puede’ también empeoran el gráfico. Así que si no estás seguro y’ mejor mantenerlo desactivado.
Las dos normas son la posición y el ancho del área donde se muestrea la señal. Esta área debe estar parada antes del impulso, antes de la llamada, pero no demasiado lejos y grande lo suficiente para integrar el ruido bien y estabilizar la línea de base mejor.
Min y Max configuración KeV pulso visor
——————————————————————————————————-
Las normas son útiles para el control de la señal. Permite ver sólo los pulsos que se reconocen en un cierto rango de energías. Esto convierte el pequeño analizador en un potente analizador de SCA (Analizador de canal único) defectos muy frecuente y tan invisible a un osciloscopio ordinario y permite ver comportamientos de señal.
Estas regulaciones afectan solamente adentro el osciloscopio así que usted puede dejarlos usados como son. No afectan el gráfico.
Vamos a ver si te doy una respuesta correcta , la función se utiliza para corregir el movimiento arriba/abajo pulse , Si abres el programa del osciloscopio el cuadrado azul muestras la parte inicial del pulso(antes de la llamada) bien el programa no hace nada pero el impulso de la fila en la línea de cero.
Por supuesto el fenómeno del desplazamiento se produce más fácilmente con las energías más bajas porque muy cerca de ruido.
Si pones en el min parámetros máximo de energía y dos muy bajos valores min. 10 Max 60 Verás que la línea de señal sube y baja muy , la restauración de la línea de comandos básica corrige que básicamente mantiene impulsos apretados si no con que oscilación muy amplia ver.
Con el comando posición mover el muestreo punto derecho/sinistra y tamaño de la extensión (en la amplitud) Estos dos parámetros que necesita para encontrar mejor el muestreo punto hablando demasiado lejos ni demasiado cerca de la “de llamada”, tienes que tratar de ponerlo donde por lo menos 3/4 tales oscilaciones’ Corrige con eficacia.
Vale, gracias. He visto grandes mejoras. En teoría deben ver mejoras en picos en gran energía pero no , De hecho, me parece que 'abanico'. Hoy pensé que no vendría mal una escala logarítmica de energía para compensar el hecho de que en cualquier sondeo nacional amplía sus impulsos con el aumento de valor de la intensidad (en la práctica es incompatible a altas energías) Ayudaría mucho para encontrar impulsos del ojo
Restaurar la línea de base.
————————————————————————————————-
Eres toda la razón también he visto que hay mejoras, pero estoy seguro que a bajas energías debe ser no. Probablemente hay’ todavía un error en el algoritmo…
Todo el mundo sean por favor pacientes, Estas pruebas que es desperdiciador de tiempo y sin embargo, para ser puesto en su lugar son muchas las piezas.
Yo recomendaría, Por el momento, por dejar fuera de la restauración de la línea de base.
Horizontal escala logarítmica.
————————————————————————————————-
Podría ser una buena idea, de hecho gran, podría aumentar el nivel de energía alto y compacto los contenedores que son ahora dispersan lejos en algo mucho más’ visible y reconocible. También el área de las energías más bajas, A qué hora y’ muy comprimido, se ampliaría! Analizadores de espectro de audio también tienen la escala de frecuencia logarítmica.
Que espero que funcione como imagina y a tratar tan pronto como sea posible.
Gracias por el Consejo.
Es posible corregir un software de base flotante?
(Corrección de línea base no funciona)
"No creo que PRA gotas todos los impulsos, Creo que todos los pulsos son normalizados primero.
Si ningún otro método funciona entonces aplicaremos el "reconocimiento de formas" (Es sencillo porque en el lugar correcto contamos con todos los datos necesarios)
Pero antes de hacerlo vamos a tratar de cualquier otro método que implica una pérdida de pulso crudos no.
Reconocimiento de formas
——————————————————————————————————————————–
No sabemos si PRA corrige el cambio de línea de base, porque se cierran las fuentes.
Pero hemos notado esto:
– Si no utiliza la “tolerancia de forma” los datos PRA son tan ruidosos que inútil
– para producir buenos resultados en la forma “tolerancia” debe ser un número
– usando un poco “tolerancia de forma” se ralentiza la velocidad de dibuja
Así que pensamos que el método PRA eliminar pulsos.
Soluciones
——————————————————————————————————————————–
Hemos probado el “corrección de línea base” algoritmo pero no funciona como esperaba.
Estamos buscando muchos algoritmos y estoy shure que encontraremos una buena solución
también para la línea de base flotante.
Adiós
Livio
Rendimiento increíble a través de una simple tarjeta de sonido y software Theremino — Felicitaciones de todo. Si alguien me habia preguntado si esto fuera posible, Habría dicho que, No, no es realmente. Claro, Yo serio habría subestimado el ingenio de quienes vienen de la tierra de la gran Enrico Fermi….. RANDALL
Una comparación hecha por gama espectacular: http://www.facebook.com/pages/Gamma-Spectacular/146649762066972 demostró que el FWHM de PRA (8.7%) era mejor que Theremino 2.6 (11. 2%) por lo que’ Hemos estado ocupados y ahora el FWHM de la versión 2.8 y’ llegado a la increíble 7.2%. que se puede’ ver en las imágenes en esta página: https://www.theremino.com/blog/gamma-spectrometry/images
Gracias Steven Sesselmann que ella envía inmediatamente los archivos de audio necesarios para solucionar este problema. Y no podemos agradecer lo suficiente no Marek Dolleyser que, con su ERP, allanó el camino para todo esto.
Estoy probando el 2.9 Versión. Interesante la función para calcular automáticamente el Fwhm. Pude ver que es de mi sonda de halfgood 13% Mientras que es mi mejor 8.2. Si utilizo la línea de fondo restauración oprion , gota a 7.2. Característica interesante. El umbral de bajo consumo de energía puede reducirse a 0 keV con ningún cacharro . La parte inferior 31 pico de keV es muy pequeña pero no sé si se limpia parcialmente o se elimina parcialmente. . Muy buen resultado. Que te diviertas
Capitato Sono por caso sul vostro sito.
Incuriosito, Ho scaricato v MCA Theremino. 2.7.
Subito andato una bomba. Surclassa PRA sto usando da mesi.
Facile, velocissimo, exacto. Ora ho messo sotto il torchio la versión 2.9. Sembra un ulteriore deciso mejora. VI saprò dire.
Por ora complimenti e andate avanti.
CI sentiremo preso. Antonio
Estoy probando ahora el 2.10 de Tomy. Podría utilizar la opción de línea de base r y gran reducción ruido de obras en el bajo consumo de energía. Livio , Sugiero incluir el Tomy modifica ya que son muy bonito y muy bien trabajo.
Estoy trabajando para integrar el identificador de Tomy en el programa principal… pero hoy es un día muy difícil – todos los teléfonos aquí.
Tal vez puedo terminar (con un error) antes de 21.00
Bye a todos.
Livio
El identificador de Tomy está ahora integrado en el “Herramientas” menú (con un pequeño error)
PRA 4.4.1 versos Theremino MCA 2.12
Ver que la prueba de torunda de lluvia PRA y Theremino cartas mostrando significativas isótopos de hija decaimiento radón capturados desde el borde de una tormenta, aquí en la costa este de Australia, en la tarde del 17. Esta prueba se realizó utilizando el software PRA y Theremino MCA, ejecutan en el mismo equipo al mismo tiempo. Configuración de audio se fijó en el muestreo de 96K.
Hay un par de picos pequeños que aparecen en ambos gráficos de software que podría indica presenta una pequeña cantidad de U-235, Además también hay otro pico a la izquierda del pico Bi-214 que tal vez berilio ser-7. No sabemos con certeza hasta que vuelva a probar en unos días.
http://sccc.org.au/wp-content/uploads/2012/11/Rain-Swab-4x-17.11.12-PRA-9hrs.jpg
http://sccc.org.au/wp-content/uploads/2012/11/Rain-swab-4x-171112-T-9hrs.jpg
La tabla inferior en la captura de pantalla de Theremino V2.12 es una referencia después de la primera 15 minutos de pruebas, y es la carta más alta después de 9hrs. La carta Pra V4.4.1 es también después 9 horas.
PRA es todavía parece tener mejor resolución a energías de keV menor que Theremino. Theremino es muy rápido en el que las energías del pico principal, y aumento de los picos más altos de energía usando la función de compensación de energía.
Gracias por este buen test!
Para la futura prueba yo puedo sugerir mejoras poco:
– para guardar siempre una imagen completa con todos los controles visibles
(por lo que será posible ver las condiciones de prueba)
– para utilizar la corrección de línea base que (Si correctamente ajustado) aumenta grandemente la resolución
Como un buen uso de punto de partida:
– 50 y 50 en el BaselineCorrection
– 250 Nos para el DeadTime
Hacer no cambio que esto valores antes a prueba, uso 50, 50 y 250 y ver que la resolución es mayor.
If 50,50,250 no aumenta la resolución entonces, por favor, nos envía el archivo de audio (o especificar un archivo de audio de prueba si ya está presente en la lista de archivos de prueba)
Adiós
Livio
Algunos usuarios sugeridas que para encontrar un buen método para aislar del ruido el área neta del pico.
Esto es necesario para:
– pulsos de conteo en el área de pico
– calcular un FWHM significativa también para legumbres poco, en un piso de alto nivel de ruido
Vamos a intentar hacer esto con algunos métodos diferentes y se necesitará algún tiempo
para la selección y el approvation final del mejor método.
Ahora este problema está en la lista de ToDo porque estamos en el medio
de una revolución drástico del programa, y no podemos publicarlo.
La próxima versión (V 3.0) introducirá muchas características importantes:
– “Ecualizadores gráficos” Linearización de la energía y la compensación de amplitud
– Compensación y linearización automática
– Escalas logarítmicas seleccionable para el eje X e Y
– Entrada de audio modificado para que funcione normalmente no con 0dB, pero con - 10 dB nivel de audio
(Esto evita para trabajar cerca de la zona de saturación de la tarjeta de audio)
– Capacidad de trabajar bien también muy bajas señales de audio
– Todos los controles de reorganización con los controles más importantes sobre la primera pestaña
– Acoplamiento de la ventana de la forma de pulso y ecualizador-ventana
– Capacidad de disminuir el tiempo de refresco para sistemas lentos (Linux…)
– Número de compartimiento en el área XRF aumentado diez veces
Adiós
Livio
Volevo ringraziarvi pubblicamente da parte mia e da parte delle numerose persone che hanno assistito ieri ai miei percorsi Didattici.
En total hanno assistito più 100 persone en 4 sesiones di laboratorio che ho fatto al “Festival de cosas invisibles” por Montelupo F.no un número por encima de las expectativas, Tenía palabras de elogio y felicitaciones por la’ trabajo de separarse de , pero sobre todo las felicitaciones por el trabajo realizado por el equipo de Theremino con respecto a analizador multicanal.
un saludo ,Alessio.
Me gustaría saber en qué etapa de desarrollo es el adaptador de PMT
y si existe al menos un diagrama de cableado de la misma
Atentamente
Fiorenzo
El adaptador de la PMT está trabajando en 90% de nuestro tiempo… Estamos tratando de conseguir el menor ruido, un perfecto pulso bipolar no conduce a la confusión de la tensión de base, el consumo de energía mínimo, temperatura máxima estabilidad e incluso utilizando algunos componentes, fáciles de encontrar.
Reuniendo estas características es un trabajo largo, Cualquier persona que desee ayudar en las búsquedas podría descargar el proyecto desde aquí: https://www.theremino.com/files/PMT_Adapter.zip
Este es un proyecto “Águila” y simulaciones “LTSpice”, en la carpeta “Imágenes” los archivos principales son accesibles sin necesidad de instalar nada.
En estos últimos días hicimos cambios para estabilizar mejor el lazo de regeneración, pero sólo se puede ver al instalar PSpice y abrir el archivo: “Alim_FixedFreq_6.ASC”.
Sin estos cambios pueden ocurrir:
– “lúpulo” sobre todo cuando bajas tensiones (bajo 700 Voltios)
– repentina “Salta” presente en el cambio de temperatura también decenas de voltios
– fragmento del oscilador con tensiones altas (ciclo de alimentación)
El consumo en todos los casos es de alrededor de 30..50 pero el ruido debe ser menor que el Volt pico a pico (Pero atención a las conexiones con la ficha de audio y de alimentación, Si una entrada de micrófono, añadir una resistencia de 12 k en serie en la entrada y cerca de la entrada “MIC” o en la tarjeta de sonido)
También debe levantar las dos filtro resistencias R5 y R6 de 100 k a 1Mega, Esto reduce ligeramente la tensión en el tubo (veinte voltios) pero si no tiene nada más que beneficios.
Tenemos el mejor funcionamiento del PMT (un R6095 de HAMAMATSU) y una linealidad perfecta’ de la respuesta, con 11 resistencias 10 Mega entre los dynodes, 1 resistencia de 1 Mega el dynode pasado y ánodo un 4,7 nF condensador 10nF o entre el dynode pasado y masa.
Aquí es un esquema de formato de texto…
Cátodo-10 m-DY1 DY2 DY3-10 m-10 m-10 m-10 m-10 m-DY4 DY5---DY6 DY7 DY8-10 m-10 m-10 m-10 m-10 m-DY9-1 m-DY10-DY11---ánodo
– condensador de 10nF 1500 v entre el cátodo y DY11
– blindado y PMT-BNC adaptador, negativo en el cátodo, positivo al ánodo
Este circuito se comporta mejor que la mentira en estos días pero todavía tiene algunos fallos. Recomendamos esta versión sólo a aquellos que tienen conocimientos, tiempo y el equipo que nos ayude a poner en el punto. Para todos los demás y’ mejor esperar hasta el final de nuestra investigación.
Para los valientes que quieran probar “ya que es”. Buena suerte…
Livio
Cómo ves ' Alim_FixedFreq_6.asc’ en PSpice?
PSpice 9.1 edición de estudiante
Gracias
Fiorenzo
Se’ para PSpice sino para LTspice y creo que no puede importar en PSpice y de todos modos pierdes todos los componentes que hice etc.…
Instalar LTspice es extremadamente ligero, y verás que es super rapido, sencillo y completo, y a diferencia de PSpice es gratis para todos, no sólo para los niños.
Si en el futuro necesita bibliotecas de componentes para LTspice chiedimele…
Hola
Livio
Si usted conformarse con una imagen, descargar esto: https://www.theremino.com/files/PmtAdapter_FixedFreq_6.png
y guardar para instalar LTspice (pero igual lo recomiendo, antes de LTspice utilicé todos los demás y puedo asegurar que no hay comparación – tienes que conocerlo un poco’ porque al principio parece demasiado simple – Yo había descartado para este – pero estaba equivocado acerca de feo)
Muchos amigos nos llaman para averiguar que necesita para ir , Aquí es lo que decidí usar algunas respuestas dadas por correo electrónico y hacer un pequeño HOWTO.
Hardware :
Tubo fotomultiplicador debe tener un diámetro mínimo de 25 mm más pequeños no son muy usables.
Usted puede encontrarlos en ebay , Te recomiendo usar en el grupo de investigación Theremino: “Hamamatsu-FOTOMULTIPLICADOR-tubo-R6095”
Scintillator cristal :
lo ideal sería un talio dopado yoduro de sodio “NaI(TI)” diámetro adecuado para acoplarse al tubo que temer presente que es muy higroscópico por lo que están sellados en un cárter de aluminio tiene una ventana transparente (vidrio) el lado que tiene que acoplarse al tubo , para evitarlos signos del índice de coloración amarillenta que el sello se ha ido.
La alternativa son los cristales de BGO (no higroscópico) CSI(NA) , Estos sensores tienen todos tres salida de luz alrededor de 400 NM apto para tubos de fotocátodo Biolkali, cristales de plástico son muy comunes en ebay pero no son adecuados para la fabricación de espectrometría gamma.
En ebay hay (NaI(TI)) antigua Unión Soviética tienen precios muy elevados para hechos de vidrio 30 hace años digo que prefería pedir uno nuevo con el mismo precio (€ 140) Tomé un 25 X 25 mm NaI(TI) certificado por 100 en 1000 KeV.
Tener en cuenta que más a menudo es el cristal de las lectura más sensibles altas energías y más costes.
Alimentador de :
Necesita una potencia de suministro con la ondulación baja , blindado y conveniente como tensión y tubería recomendada actual trabaja con voltaje máximo de 1500 V I’ los alimentos entre 650 y 750 V porque el cristal es muy brillante.
Estamos preparando un Kit de una alimentación adecuada para la alimentación de los tubos más comunes , con un preamplificador incorporado “se extiende” los pulsos producidos por el tubo y que con la discreta eficacia de una tarjeta de sonido de PC estándar.
El costo del Kit se debe tomar 30 Euros , para aquellos que querían listo para usar podría lograrlo por estar de acuerdo en el montaje.
De lo contrario usted puede comprar listo aquí:
http://www.ebay.it/itm/GS-1100A2-USB-HV-Bias-Driver-for-Scintillation-Detector-/170702786085?pt=AU_B_I_Electrical_Test_Equipment&hash=item27beadce25&_uhb=1#ht_1730wt_954
Software:
es de código abierto descargar gratis aquí :
https://www.theremino.com/downloads/radioactivity
IMPORTANTE, Trabajamos continuamente para mejorarla y hacerla más exacta y confiable posible , Es útil, por lo tanto, seguir constantemente los acontecimientos a través de varios blogs de abajo.
https://www.theremino.com/blog/gamma-spectrometry
https://www.theremino.com/blog/gamma-spectrometry/signal-filters
https://www.theremino.com/blog/gamma-spectrometry/linearizations
https://www.theremino.com/blog/gamma-spectrometry/identification
para utilizarlo sin ningún hardware que pueda’ utilizar algunos archivos de audio disponibles aquí :
https://www.theremino.com/blog/gamma-spectrometry/audio-files
por supuesto cualquier aportación es bienvenida , Estamos desarrollando este proyecto con muchos aficionados y profesionales de nivel internacional ,Cualquier persona que quiera participar estaremos encantados de.
Espectrometría Gamma feliz , Alessio.
Estoy interesado en su Theremino_PmtAdapter descrito. Dónde y Cuándo es este dispositivo disponible?
Gracias
Rolando
No construimos el adaptador porque somos una “sin ánimo de lucro” organización, pero usted puede llamar Alessio que compondrá algunos kits para los amigos.
Algunas versiones de prueba del adaptador de la PMT están trabajando en mi laboratorio con actuaciones destacadas ( voltaje de 550 Para 1100, buen pulso que forma, buena estabilidad, ruido 200uV ! )
Pero lamentablemente hay problemas que debemos corregir antes de lanzar una versión reproducible.
1) el consumo de corriente es demasiado alto ( 90 pero en el 1100 Voltios )
2) el transistor de alta tensión es difícil de encontrar, por lo que estamos tratando de sustituir con un mosfet (tal vez un BSP300 – Probaremos lo antes posible)
3) en algunas situaciones (cortocircuito de salida) cierra el circuito y la potencia se debe quitar para reiniciarlo
Por lo tanto, por favor, tener en cuenta la:
https://www.theremino.com/files/PMT_Adapter.zip
https://www.theremino.com/files/PmtAdapter_FixedFreq_6.png
sólo como un buen punto de partida…
Creo que podemos concluir experimentaciones en algunas semanas, por ahora se puede llamar Alessio ( ik5pwr-AT-inwind.it ) y reservar uno de los primeros kits.
Adiós
Livio
Puedes ver nuestra última versión M2 (Medio m2: la segunda versión con el mosfet BSP300) en los siguientes archivos:
Esquemas de: https://www.theremino.com/files/Alim_FixedFreq_M2.png
Simulación de LTSpice: https://www.theremino.com/files/Alim_FixedFreq_M2.asc
Para poder utilizar LTSpice con nuestros circuitos debe descargar nuestras bibliotecas y siga las instrucciones en el y de esta página:
Italiano: https://www.theremino.com/downloads/uncategorized
Inglés: https://www.theremino.com/en/downloads/uncategorized
Adiós
Livio
Appena provato MCA Theremino 3.6.
Finora nessun problema rilevato. Il linealizzatore ha messo perfettamente en riga anche un tubo mi ha sempre problemi creato.
Complimenti e buon lavoro.
Antonio
Grazie del commento! Sapere il linearizzatore funziona bene IC fa davvero molto felici.
En molti ci avevano sconsigliato di usando este metodo, sostenendo equalizzare punti precisi, vienen il PRA, Fosse meglio…
Adaptador de Theremino PMT está lista para febrero primera semana.
Hay tres opciones :
en primer lugar un PCB sólo desnuda
Kit completo de segunda (PCB y componentes)
Tercer adaptador PMT listo para usar con tarjeta de sonido audio USB modificado para fácil conectar a PC
Si alguien se interés por favor en contacto conmigo en Alessio.Giusti@meteolink.it
Nel kit completo me componenti smd sono gia Belgio o da montare?
Gracias
Fiorenzo
Il kit è compone con da Circuito stampato e componenti (SMD e tradicionales) Tutti da montare
Estoy interesado en el BGO y PMT para ti obtener señales. Tienes alguna información y datos sobre el sensor y el hardware.
El theremino realiza un anaylsis de señal de A/D del PMT?
Acerca del hardware y sensores de espectrometría Usted puede leer las siguientes páginas:
https://www.theremino.com/blog/gamma-spectrometry (esta página)
https://www.theremino.com/downloads/radioactivity (la página de descarga)
https://www.theremino.com/video-and-images
Y para descargar el ThereminoMCA y ThereminoGeiger desde aquí:
https://www.theremino.com/downloads/radioactivity
https://www.theremino.com/wp-content/uploads/2012/11/ThereminoMCA_V4.5.zip
https://www.theremino.com/wp-content/uploads/2012/11/Theremino_Geiger_V4.6.zip
En los archivos descargados se encuentran muchos archivos de documentación útil en la “DOC” carpetas.
Principalmente los archivos:
“PmtAdapters_ENG.pdf”
“ThereminoMCA_Help_ENG.pdf”
Después de descargar el software usted puede probarlo también “sin ningún hardware” y también explorar los archivos de documentación utilizando el menú de aplicaciones.
Acerca de la ADC
Sí, utilizamos a un ADC de 16 bits, mucho mejor que el hardware habitual de MCA ADC
El ADC audio son internamente sobremuestreo y proporcionan más de 100 dB de dinámica. Por lo que no requieren la “Escala móvil” métodos necesarios de hardware MCA, porque los pasos (y así el “contenedores de”) son ya muy estrechas.
Además, con nuestros ajustes de software el cero costoso generalmente ADC y el “Zero-pole” compensaciones no son necesarias, lo que todo el sistema simple y barato.
Puedo utilizar una fuente de alimentación no estabilizada?
Puedo utilizar una fuente de alimentación negativa?
Por qué no utilizar un convertidor de A/d del microcontrolador para leer la señal de la PMT?
