  1. Maurizio dice:

    Con visor de ranura Theremino hice experimentando con medidor de emoción, y he hecho algunos cambios pequeños pero importantes para el programa, es todavía una versión beta.
    Envié una copia a Livio, Por qué necesita de su experiencia y habilidades para hacer algunos ajustes.
    Simplemente enchufe y juego (por supuesto, coherente con sus compromisos) a publicar la versión actualizada.
    Como se ha escrito, en cuanto tenga tiempo que haré más pruebas, usando los sensores de la can.

  2. BR1 dice:

    He conseguido hacer que funcione, Había hecho un poco de confusión entre las ranuras y pin it todos OK aparte de l’ swing no es. Te refieres a que publique su nuevo modelo? Fantástico. Quería preguntarte algo, el portapapeles es hablar de usar dos latas de tomates como electrodos pero también puede ser usadas dos pequeñas placas o formulario debe estar derecha tijeras? Deseo que podría salir un poco del modelo original, Qué dices?

    • Livio dice:

      En media hora publicamos la versión 2.0
      Pruebalo y si la ganancia no es suficiente sin embargo saldré mañana.
      Las latas son cilíndricas para hacer buen contacto, con la superficie del colchón de la piel.

      • Maurizio dice:

        Hace años hice muchas pruebas con diferentes tipos de electrodos, y lo mejor fueron encontrados ser latas de flujo para la electrónica, hierro estañado externamente, con un diámetro de unos 4,5 cm, que por desgracia ya no están disponibles en cualquier lugar.
        Por razones desconocidas para mí, pero supongo que tenga que ver con algún tipo de fenómeno de electrolitos por sudor, el material que constituye los electrodos muy afecta a la calidad de la medición.
        Mi consejo es empezar con los electrodos lo más lejos posible el mismo como los originales, y sólo después, Cuando veas el instrumento funciona correctamente, experimentando con otros métodos.
        Por experiencia personal, no se recomienda el uso de acero inoxidable, cobre y latón.
        Los mejores electrodos disponibles hoy en día (buscando en internet) están hechos de plástico recubierto en plata, pero son caros. No he probado.
        Creo que se podrían construir en casa electrodos eficientes usando tubos de plástico para plomería cubierto con papel de aluminio, Pienso siempre que sea posible tratar de, pero mi tiempo libre tiene muy poco.
        Luego voy a escribir una guía para fijar al programa, donde se exponen mis experiencias personales.

        La piel interior de las manos tiene algunas peculiaridades que la hacen diferente de la de otras partes del cuerpo, y la habilidad de cambiar, Aunque inconscientemente, la fuerza con que se ejercen los electrodos, Únete definitivamente la medida de lo.
        Tengo que decir, Aunque, en mis experimentos he observado varias veces que la variación de la resistencia fue más allá de la posibilidad ofrecida por el intercambio de la fuerza.
        Déjame explicarte:
        Una manera de hacer una primera calibración del instrumento es pedir el tema para sostener los electrodos sin apretarlos, permitir que aproximadamente la mitad un minuto hablando con él porque los electrodos se caliente, y luego le pido que apriete. Cuando se aprieta la li, Se debe ajustar la ganancia para obtener la segunda mano a gran escala derecha, pero sin pasarse.
        Entonces, Cuando regrese a desafiarlos normalmente, Si usted necesita volver a cero.
        Me ha pasado varias veces, colocar las preguntas del tema que, el puntero terminan golpeando muy fuerte a escala completa.
        Esta enorme variación podría producirse no solamente por aumento de la fuerza durante el difícil.

  3. BR1 dice:

    Excúsenme si rompo todavía pero podría agregar un botón para registrar de manera que podamos cubrir el trabajo realizado con el E-meter?

    • Livio dice:

      Grabar video?
      Si fuera demasiado. El principio de thereminico debe utilizar aplicaciones simples que funcionan, así que para grabar el video, usted necesitará utilizar una aplicación.

  4. BR1 dice:

    OK gracias el lunes, tomando el trabajo.

  5. Franco dice:

    Hola, los administradores y revisores del sitio
    Y’ la primera vez que escribo en estas páginas, y tengo que felicitar tu trabajo, para mí que no soy un profesional en el campo me da la oportunidad de probar un nuevo mundo.
    Tengo una pregunta.
    Llevar mi solicitud , por HAL ( maestro a través de USB) en NetHal (con netmodule), el problema es en NetHal las clavijas no son configurables como “Salida para motores paso a paso”.
    Y’ una limitación del hardware, o es una posible implementación, Tal vez lo que esperaba en el futuro ?
    Gracias

    • Anónimo dice:

      Y’ una limitación del hardware, Lo siento.
      Qué tipo de aplicación es?

      • Franco dice:

        Aplicación: Control de un motor de combustión interna utilizado para el riego, ubicado en lugar remoto.
        Aplicación se completa. Controlar el motor mediante sensores (temperatura, RPM, presión de aceite, planta sistema de riego, ECT) .
        El paso a paso se utiliza para controlar la aceleración.
        La aplicación debe actuar en caso de mal funcionamiento por apagar el motor, o apagado.
        Conectarse remotamente a la PC de control (visor de equipo) para ver los distintos parámetros, o verificar cómo la aplicación puede enviar mensajes periódicos con datos (Tal vez con Skype).
        La idea de utilizar el netModule era para no dejar su PC en el centro, pero es mucho más protegido área.

        No son prácticas de programación, sólo inglés-sé discreto es Vba, y por ahora lo escribo, Entonces sé un poquito de VB6, así que tal vez luego voy a ver si lo llevo a VBexpress.
        La idea era utilizar el Raspy, pero a decir Python es simple no tiene tiempo para aprender un nuevo idioma, y permaneció la rasposa en el cajón.
        Gracias por tu apoyo.

        • Anónimo dice:

          En lugar de paso a paso se puede utilizar un servidor.
          También son muy potentes, con una pareja que no puede detener con los dedos. Decenas de veces un par de pasos. Por lo que no hay necesidad de demoltiplicarli.
          Servo de posición angular exacta también garantizar una y no el riesgo de perder pasos como podría ser para paso a paso.
          También son más fáciles de alimentar y no hacer todo solo requeridas controladores.
          Finalmente son barato y el módulo Net ne hasta ocho pilotos.

  6. BR1 dice:

    Puedo comprobarlo solamente lunes, pero mientras tanto le doy las gracias y felicitarte por las sencillas instrucciones y dirigido. Para los pulsadores y el potenciómetro están muy interesados y sin duda tratará de poner en práctica tus consejos. Gracias de nuevo.

    • Livio dice:

      Hay largas y estrechas latas de alimentos para mascotas (altura 88 mm y diámetro 52 mm).
      Están hechos de lata (hierro estañado), así que no se oxidan y son muy similares a los originales. No recuerdo la marca porque he borrado las etiquetas, Pero si vas a una tienda a encontrar gato.

      • BR1 dice:

        Gracias mañana voy a recuperar las latas. Pero para conectar la necesito para soldar el alambre que luego ataca a pin o estan bien también los clips de cocodrilo? Si hago las latas con la hoja sé puede soldar con autógena, Ya probé. Pero con la otra , Lo mejor sería?

        • Livio dice:

          Si encuentras latas de comida para gatos lata (hierro estañado) funden fácilmente.

          Hemos publicado cuatro líneas que explican cómo utilizar discurso.
          De esta manera que usted puede probar a ti mismo, sin mover las manos para restablecer y cambiar la ganancia de.
          https://www.theremino.com/downloads/biometry#emotionmeter

          • BR1 dice:

            Acabo de leer otra vez muchas gracias es una gran idea porque por lo menos hasta que tenga algo de práctica va a ser difícil encontrar alguien interesado en estas “experimentos” o quizás no ; Vamos a ver. Para mí si trabaja tiene un gran potencial.

            • Maurizio dice:

              Hola BR1.

              Mi consejo es que inicie como operador, con electrodos conexión a otra persona.
              Obviamente, Usted puede hacer las primeras pruebas en usted, pero no es fácil inducir estados emocionales necesitados, Es más fácil inducir a otra persona.
              Trate de hacer pruebas en dos o tres temas diferentes, porque con algunas personas es más difícil.

              • BR1 dice:

                Voy a intentar encontrar a alguien mientras tanto quería preguntar si es mejor Res16 o 8 como lo hice con el 16 según las instrucciones pero no muy sensible con ssembrava 8 Era mejor. También probé las latas para gatos y son felices con son muy sensibles, pero la comida tengo que comer ah ah. Trabajo de la broma en serio. En su lugar sería importante Maurice Si registra sus experiencias, en cuanto tengo un poco de material para compartir le demasiado. Gracias

                • Maurizio dice:

                  Hola BR1.
                  Un documento con información sobre el uso del instrumento está en progreso, Lo publicaremos tan pronto como sea posible.
                  En cuanto a configuración de pin, Confieso que no he encontrado tiempo para hacer algunas pruebas con esta nueva versión del programa, Tardará algunos.
                  Puesto que ya estás haciendo estas pruebas, Favor de traer todo lo que ve y aprende sobre el funcionamiento.
                  Mientras tanto, Estamos recogiendo ideas para mejorar.
                  Háganos saber sus impresiones, nos ayudará a.
                  Cuidado de comer comida para gatos, Se dice que cada marca contiene un aditivo que hace que el gato fiel a esa marca, y luego, rechazando la competición del alimento :)

                  • BR1 dice:

                    Hola he perdido un poco de tiempo con latas porque ya hice una revisión, Además de quitar el upstairsand la a continuación quitar una franja de aproximadamente un centímetro y medio o dos para reducir al mínimo el problema de la presión con las manos pero es un’ idea tan desechable. Definitivamente pobre de otras maneras pero. He intentado instalar la voz pero tengo problemas a l’ E-meter la mejor configuración hasta ahora es esta ganancia 100 Salida-1 Setzero-1 ganancia-1 no es una repetición, Hay aumento de dos. El Pin se encuentra tan Res-8 Val Max 100 Val Min 0 Velocidad de respuesta 30 En los detalles de la clavija de la escala vertical está en 0,1. Con estos parámetros el centeno fue entre 4 y de la 7. Luego he descargado Signalscope para grabar la señal del Pin pero todavía tengo que averiguar como funciona. Las primeras pruebas que tuve buenos resultados pero tienen que organizar tanto el maestro en algún lugar asegurar ambos sensores. Eso es todo por ahora. Mientras tanto, continúe con las pruebas y tratar de involucrar a alguien porque solo un lado es muy difícil realmente inducir estados emocionales en General y la’ a comprobar la señal. Sin embargo l’ E-meter es bien hecho, Gracias de nuevo.

                    • Maurizio dice:

                      Hola BR1.

                      Livio está trabajando en la nueva versión, y voy a hacer algunas pruebas.

                      Anticipa usted que puede utilizar la herramienta con una mano.
                      Poner cinta adhesiva en el borde inferior de la lata, luego accoppiale hacia abajo contra la parte inferior, unir con cinta aislante, así que están aislados entre sí sino en la parte inferior.
                      Impugnale con una mano, sosteniendo la cinta común dentro de la palma.
                      Debido a la menor superficie de contacto, usted tiene que duplicar el valor de ganancia.
                      Vincular las latas con el maestro, Estamos utilizando un 22 KOhm entre 3, 3V y pin 1, latas de pin 1 y GND. El pin se encuentra en HAL como ADC16.
                      Así, Probé con éxito sostener entre los dedos los cocodrilos enlace a latas, y a pesar de la superficie mínima, Todavía puede restablecer la unidad, pero no sabemos cómo sensible.
                      Pronto publicaremos una nueva versión, con agradables mejoras.

  7. BR1 dice:

    Usted está gran. Voy a intentar hacer algunas pruebas pero no entendí mucho y por mí por supuesto, ver qué puedo hacer mientras tanto mientras espero . Gracias

    • Livio dice:

      Pronto habrá una nueva aplicación.
      Comienza a estabilizarte con los siguientes ajustes:
      – resistencia de 22 k entre la señal y el +3.3 voltios
      – Condensador 1 UF entre la señal y GND
      – Adc16 (el 16 siempre son mejores que el 8 o por lo menos igual)
      – MaxValue = 1000
      – MinValue = 0
      – Tasa de respuesta = 30 (o incluso 10 para estabilizar mejor)
      – Un placer (cambiar dependiendo de la ocasión)
      – Salida 2 / Setzero -1 / Ganancia -1 (Si no usa comandos de voz)
      – Salida 2 / Setzero 3 / Ganancia 4 (Si utiliza comandos de voz)

      Entrada / Salida / SetZero y la ganancia son las ranuras que sirven para comunicarse con otras aplicaciones.

      La ranura de la “Salida” = 2 Enviar en la ranura 2 la posición de segunda mano (y decir por ahora no)

      Las ranuras de “SetZero” y “Ganancia” tiene que definir 3 y 4 Si desea utilizar los comandos de voz.
      Pero en este caso no será capaz de cambiar la ganancia de aplicación.

      Así que si no usa comandos de voz se debe establecer la comunicación de la ranura -1, Esto significa que “No se usa”.

  8. BR1 dice:

    Gracias trato de los componentes y empezar a trabajar.

    • Maurizio dice:

      Con respecto a la ganancia, Sugiero que comenzar por establecer en 10 Si utilizas las latas con las dos manos, y en 20 con una mano.
      Entonces hace la prueba apretando las latas para ver cuánto se desvía la aguja, y ajustar la ganancia para un desvío a la derecha de la posición hasta cae cerca de la mitad de la industria.
      Partes de estos valores, y luego hacer que necesita según el trabajo que hacéis.
      Hay dos cajas ganancia, un ajuste de ganancia, la otra sección en las ranuras de InOut.
      En esta última sección impuso una serie de ranuras para la comunicación con otras aplicaciones de Theremino.

      • BR1 dice:

        Muy bien gracias. Hay un montón de información, Me tomaré un tiempo para probar todo. Sin embargo poco a poco.

        • Maurizio dice:

          Es realmente muy sencillo, pero en primera tener que estudiar muchas cosas permanecerá un tiempo’ confundido.
          Verás que en unas pocas horas de la prueba todo se vuelve claro.
          Háganos saber cómo estás y cuáles son los problemas que se, Necesitamos mejorar la próxima versión.

          • BR1 dice:

            Hola, Disculpa la tardanza. Hice un poco de pruebas con la nueva versión, Soldar el capacitor y el resistor. La señal es estable y muy sensible, Si muevo un brazo o una pierna sin cambiar las latas, el segundero se mueve y es muy sensible a la presión. Obviamente tengo que hacer más pruebas porque esas son las cosas yo estoy interesado en comprobar. Las latas están conectadas y utilizan una sola mano pero parecen ir demasiado bien. Pero por curiosidad me parece haber notado que la señal es estable sólo todos’ en un cierto rango; Me he equivocado? Si he explicado cómo te mando un video if usted está interesado en. A’ otra cosa: ambos l’ Y- medidor original es la resistencia de la piel control de polígrafo, l’ Configuración de pines del ADC controla la tensión: Está bien? Gracias por su paciencia.

            • Maurizio dice:

              Hola BR1.
              Como ya he escrito, Vi (pero no he hecho pruebas exhaustivas) Puede utilizar este sistema aún con más pequeño y menos sensible a la presión, por ejemplo, anillos en los dedos, como haces con el polígrafo.
              En realidad, la verdadera diferencia entre un e-meter y un polígrafo radica en el tipo de electrodo usado.
              Todos estos sistemas son sensibles a la presión, y creo que la elección de las latas está diseñada precisamente para explotar los cambios inevitables e imperceptibles en el tono muscular.
              Con el esquema sugerido, el voltaje en los electrodos que las leyes con el maestro es proporcional a la resistencia del cuerpo conectado.

            • Livio dice:

              El resistor de 22k y resistencia de la piel forman un divisor de tensión. La tensión que se obtiene en el punto medio del divisor de voltaje se mide por Adc. Luego, con una fórmula matemática, el programa calcula el valor de la resistencia desconocido. Así que lo que medimos es exactamente el valor de resistencia de la piel.

              La exactitud de medición es mayor que lo que se puede obtener con circuitos analógicos y no necesita incluso ajustar el condensador de ajuste de calibración.

              En un segundo paso el software a partir de la resistencia de la piel calcula el valor de TA (Brazo) exactamente como el original medidor de theta. Sólo que el medidor de theta para calcular necesita a alguien para girar el brazo de lectura del potenciómetro hasta el puente de equilibrio, Mientras que el software calcula la TA inmediatamente sin un ser humano para ayudarle a.

              La fórmula para calcular la resistencia de la piel a partir del valor de 0 en 1000 producido por el maestro es:
              RES = -22000 * el / (el – 1000)

              Y la fórmula para calcular la TA de la resistencia de la piel es:
              TA = Res / (RES + 21250.0F) * 5.559F + 0.941F

              • BR1 dice:

                Hola, Gracias por las respuestas. Maurizio , Es uno de mis mayores dudas que si es más rentable controlar el cambio en la resistencia de presión o de la piel. Creo que tendrá mucha evidencia para aclarar esta duda; Si te puede aclarar!. Porque pude ver un E-meter y en un’ ocasión l’ operador de los hombros él adivinó que brazo levantado lo ocupó la latas y nell’ otras me que he tenido que escuchar una lista de nombres de la fruta y finalmente l’ operador me dijo que lo que más me ha gustado. De hecho era la fruta de la que recuerdo más vívidamente que cualquier otra fruta. Estas dos cosas me hacen pensar que l’ Y- el metro mide solamente el estrés. Insisto en si puedo utilizar el software como plenamente como posibles aplicaciones son muchos y en muchos campos. Una prueba corta de Faro ya un primer con un’ otra persona interesada, Espero tener algunas cosas interesantes para compartir. Livio tus explicaciones son muy técnicas y por desgracia en esto son muy limitadas pero las ecuaciones que me escribió que me importa demasiado. Si me ayudaras a entender te lo agradeceria. Mientras tanto, empezar por preguntar si es el voltaje que es enviado por el maestro para latas 3,3 V me parece haber leído y si te gusta me Conecte’ ecuación de? Por supuesto puede dejar de responder y entiendes, De todos modos gracias steszo

                • Livio dice:

                  La tensión va de 0 en 3.3 voltios y el maestro transforma este voltaje en un valor que van desde 0 en 1000.

                  Este valor de 0 en 1000 es la entrada de la primera ecuación.

                  De todas formas no te preocupes fórmulas, no es necesario, Escribí solo para dar una idea de cómo se hace el cálculo.

                  El software hace todos los cálculos necesitados y le da fuerza y los valores de TA directamente.

                  —-

                  PS: No puedo encontrar su correo electrónico, me escriben a Engineering@theremino.com así que puedo responderle y enviarle una versión de prueba de EmotionMeter

                • Maurizio dice:

                  Hola BR1.
                  También he visto un emeter en acción, Aunque el operador hizo demostraciones de esos que dices.
                  Para ser honesto me gustaria saber un poco’ puede hacer, pero creo que depende de la rutina.
                  Dices que ya lo has visto en acción con el uso de las listas, Esto es una buena manera de empezar.
                  Obviamente, Usted obtendrá las desviaciones más grandes aguja listo las listas relacionadas con las emociones más fuertes que aquellos generados a partir de frutas…
                  El siguiente paso es clásico insistir sobre aquellos temas que desviar la aguja de forma significativa, pero en este momento se convierte en una exploración de la zona personal del tema, y acercarse un poco’ peligrosamente a la psicoterapia..

                  • BR1 dice:

                    Livio lo siento , ¡no podrá creer esto pero tengo un correo electrónico. No pensé que tenía ya una nueva versión de’ E-meter, Obviamente me gustaría intentarlo pero si no quieres publicarlo me sale. Gracias a Dios que pone el software a las ecuaciones, Yo ya estaba en crisis.
                    Maurizio donde usted vio en acción el E-meter ??? Las listas son bien usando incluso con el polígrafo. Un clásico es escoger un número del uno al diez y luego el operador listas de ellos y l’ demandado responde siempre que no. Obviamente, debe haber una subida de tensión al número elegido. Con respecto a la psicoterapia conozco muchos psicólogos utilizan algo parecido al detector de mentiras y estoy de acuerdo, pero no tengo las habilidades estaba interesado en más’ aspecto práctico de esta herramienta.

                    • Livio dice:

                      No importa que no tienes el correo electrónico, en pocos días publicaremos la nueva versión.

                      El próximo post siga adelante sin utilizar “respuesta”, Si no está demasiado apretado.

  9. BR1 dice:

    Voy a seguir con este gran. Gracias

  10. Mirko dice:

    Buenos días todo el mundo,
    lo siento de antemano por la pregunta. Hasta hace unos días, en primer lugar para cambiar de pc, Yo tenía una versión de cnc theremino con menús en Italiano. Hoy, No puedo encontrarlo. Descargando desde el sitio web cuenta con el programa en meni en inglés. Alguien me puede ayudar?
    Gracias

    • Anónimo dice:

      Theremino CNC siempre ha tenido los menús en inglés. Esta es una aplicación para los especialistas y los menús son fáciles de entender.

      Si vas al menú ayuda usted puede abrir archivos “Programa de ayuda” y “Códigos G y M” también en Italiano y esto pueden ayudarle a entender los comandos de los menús.

      También podría ser que te acuerdas de los menús de HAL, que se puede traducir al italiano con el idioma del menú.

      • Mirko dice:

        Si no me equivoco, Yo había copiado de un archivo (o más archivos) en la carpeta Theremino, y el menú en Italiano. Sólo los botones en la parte inferior izquierda (Inicio, parada, ECT….) EN INGLÉS.

        • Anónimo dice:

          Theremino CNC tiene los archivos de idioma y no todavía incluso en versiones anteriores.

          Probablemente recuerdes algo sobre otra aplicación thereminica o HAL.

  11. Ángel dice:

    Hola, Tendría que operar un ciclomotor a más 3000 RPM (tratando de variar la velocidad)y desde su enlace encontré este que llega a 10.000 RPM https://www.pololu.com/product/2269 . Usted me puede orientar a los motores ya que no tengo práctica con que tipo de tarjeta que uso para volar y para interfaz con theremino?
    Gracias

    • Livio dice:

      El motor ha indicado son inadecuadas por varias razones:
      – Y’ para conectarlo a un “caja de cambios” (engranaje reductor de velocidad)
      – También cuenta con un codificador (eso no sería muy bueno para programación en DotNet)
      – Parece que un motor del cepillo entonces tiene una vida útil limitada en comparación con motores sin escobillas.
      – Las características innecesarias de este motor hacen bastante caro.

      Te recomiendo comprar un motor sin escobillas (sin escobillas), y una forma ESC para volar (Usted puede encontrar en cualquier vendedor de piezas para aviones).

      Los motores de una ESC pueden interconectarse directamente (y velocidad ajustable), con una salida de nuestro maestro módulo configurado como servidor.

      También existen modelos de 20000 vueltas y pero tienes que tener en cuenta que el sin cepillo estrictamente sólo.

      Para tener mejor Consejo debe describir mejor lo que quieres lograr, por ejemplo por qué usted necesita un motor para más de 3000 RPM, y cuáles son las características que usted necesita.

      • Ángel dice:

        Gracias Livio! su respuesta que estaba grandemente clarifica las ideas ahora .
        Sólo tengo que encontrar, para dar la vuelta 3000 Estoy bien con eso y luego no puedo decir lo que tomo por loco….necesidad de experimentos con campos magnéticos, Gracias de nuevo!

        • Livio dice:

          En este video se puede ver un pequeño motor sin escobillas conectado a una pequeña ESC, que luego se configura la velocidad ajustada de una salida como “Servo_16”.
          https://www.youtube.com/watch?v=I54cN8ekzmo

          En el video hay también una forma de CapSensor y un módulo Servo pero es sólo el maestro único módulo.

          Si usted no necesita energía grande compra una pequeña sin cepillo, costo menos, no necesitan un ESCAPE de muchos amperios ni exagerado de una fuente de alimentación.

          Para elegir un brushless motor usted tiene que mirar su KV (velocidad máxima de los voltios de la energía) y luego decida cuál es la tensión de alimentación y también una salida adecuada (mantener la tensión de la alimentación y la corriente del motor que elija.

          Le recuerdo que el funcionamiento sin cepillo en una sola dirección y a velocidades bajas no funcionan bien (debajo de una cierta parada de la velocidad mínima).

          Si necesita rotar en dos direcciones y van a velocidades muy lentas, deberá utilizar todos los sistemas de (Motor sigue, Controlador de puente H y manejo con salida configurada como Pwm_16. Posiblemente pida Warren thereminostore enviará un controlador de velocidad bidireccional).

  12. BR1 dice:

    Hola Livio. Vi l’ Y- medidor de 3 unos tres semanas porque estaba ocupado. Hiciste un trabajo increible. Realmente hay mucho material que explica muy bien. Con la versión anterior ya había realizado varias pruebas con buenos resultados, pero es una definida con esta versión’ otra cosa. También es el’ tendencia’ hace que los rumores es muy útil y también otras opciones de mucho. Yo estoy haciendo listas para hacer nuevas pruebas y logró involucrar a otras dos personas. La verdad estaría ya pensando en usar junto el puente Mindwave pero creo que gia l’ E-medidor me muy ocupado. Gracias por el gran trabajo. Si tienes otros consejos son bienvenidos, Gracias de nuevo.

  13. Maurizio dice:

    Hola BR1.
    Feliz de escucharte!

    Estoy muy interesado en conocer los resultados de las pruebas, mantenernos informados.

    Realmente es tentadora la idea de utilizar el puente Mindwave, junto con el medidor de emoción, pero también muy desafiante, porque son muchos los datos que puede obtenerse de Mindwave, y por desgracia no es fácil de interpretar.
    Podría desbloquear, en el mismo medidor de emoción de tiempo, Visor de ranura, para ver algunos datos de Mindwave seleccionados. Cuanto más veo,y más difícil de interpretar, porque a simple vista no se puede seguir muchos.
    O, Usted puede abrir una segunda sesión de medidor de emoción, y utilizar todas sus funciones para analizar solamente una señal de la Mindwave. La ventaja aquí es que usted puede ver la derivada de la señal, y decidir cómo condicionan.

    Escuchemos lo que Tito Livio.

    P.S.
    Estoy de acuerdo contigo que cuanto antes, mejor entender el funcionamiento del nuevo medidor de emoción, y sólo entonces ampliar la búsqueda a la Mindwave.

    Hola
    Maurizio

    • Livio dice:

      En el futuro podría hacer todo lo, también utilizar automatización de Theremino para leer las ranuras, tanto metro de emoción por Mindwave. Y, siempre en la automatización, escribir cuatro líneas para producir otros resultados o acciones futuras de ciertas condiciones. Sin embargo, el medidor de emoción como lo es ahora ya es bastante completa, se sabe que se merece.

  14. BR1 dice:

    No se preocupe, ya he empezado a involucrar a otras personas. Aunque esto hace que ya está completo y muy interesante. Voy a tratar de explorar todo su potencial que creo que son muchos y responder a Maurizio que si tengo alguna información interesante que sin duda asegurar comunicarvele. De hecho ya podía comenzar con la prueba de que lo hice con la versión 2, pero en lugar de las latas habían cortado dos tiras de estaño alrededor 1 y un medio centímetro de ancho por 6 de longitud. Apoyó el dedo índice en una y el medio en el otro, la misma mano, Tuve los mismos resultados de latas, sólo que la lectura de la presión era casi deshecha, pero el resto como la respiración profunda, el movimiento de los brazos o las piernas o todo movimiento de la cabeza “camas” y por supuesto recordando momentos de especial estrés, de cuando hice mi primer paseo en montaña rusa, o cuando se llevó un golpe en un’ Entrenamiento de boxeo Tay, E- medidor de, con un cierto asombro, registró un cambio en la resistencia. Por supuesto es sólo el principio, suena bien aunque. Obviamente, visto que el original tiene las latas usarlos demasiado, pero definitivamente no sólo omite la posibilidad de “personalizar”, Si pasa la palabra. Mientras tanto, gracias de nuevo y saludar.

    • Livio dice:

      Si desea publicar su investigación sería mejor hacerlo en el formulario Theremino, que se encuentra en el sitio Elettroamici. En el foro se puede empezar las discusiones (argumentos), publicar imágenes, e incluso escribir artículos enteros.

      https://www.elettroamici.org/community/menu-forum-microcontrollori

      Él comienza a registrar y empezar un tema en el foro. Luego, si lo necesita, Amilcare el administrador explicará cómo editar los artículos e insertar imágenes y archivos.

      – ATENCIÓN – A todos los lectores –
      El foro Theremino Elettroamici en el sitio es el lugar para discutir los detalles técnicos y publicar su propia investigación. En ese foro se puede iniciar un nuevo hilo para cada tema. Así hilos permanecen separados, y no se mezcla todo en una página tal y como sucede aquí. Además, el editor del sitio es mejor Elettroamici, Se le permite escribir en negrita, color, con imágenes, conexiones, etc.…

    • Maurizio dice:

      Hola BR1.

      Me alegra saber que usted está entreteniendo a la lectura con medidor de emoción.
      El hecho de que usted puede liberarse de las latas, y el efecto secundario a leer el cierre de las manos, Me parece muy buena, Es otra gran mejora sobre el instrumento original.

      Estoy de acuerdo con el consejo de Livio para continuar la discusión de esta búsqueda en Elettroamici.
      El programa es amplio y creo que no pasará mucho tiempo antes de que necesite ajustes uklteriori, Ahora es el momento de usarlo.
      decirnos cuando se inscribió, y comenzamos un foro de discusión específica.

      buena busqueda
      Maurizio

  15. BR1 dice:

    Hola ayer miré el sitio web para registrarse, pero se necesita la dirección de correo y no tengo. De ” profano” Me pregunto si es obligatorio, si yo quiero’ . Avisadme gracias.

  16. BR1 dice:

    Gracias y perdón por la molestia.

    • Livio dice:

      Le pregunté, y me explicó Amilcare. Debido a que en ese lugar también se puede escribir artículos debe identificar de alguna manera. Así que cuando vuelva a conectarse al día siguiente se puede encontrar todas sus cosas (Artículos en construcción, imágenes, etc ..).

      Para identificar sólo hay dos maneras, o usar su identidad a una empresa vinculada, Facebook, Twitter ECC… O utilizar una dirección de correo electrónico.

      Si no quieren dar a conocer su dirección o si no lo ha, usted puede hacer fácilmente uno a propósito. Ir en GoogleMails o gratuito y en cinco minutos tienes la dirección.

    • Livio dice:

      Por ahora, tal vez nunca escribe un artículo, pero que haría bien para abrir una discusión sobre un tema específico. O podría empezar Mauricio. No importa que inicia, Se convertirá en el centro del comercio de las ideas y experimentos sobre el tema, y ​​todos nos puede ayudar.

  17. Giacomo dice:

    Hola a todos. Debo hacer un seguimiento del estado de carga de una batería que alimenta los sensores en un sistema de “Thereminico”. ¿Hay alguna parte de un circuito que la cara de contacto entre dos de la clavija maestra y la batería de forma que, con un pequeño programa en VB me gustaría tratar de hacer, Puedo utilizar el ordenador como un voltímetro / amperímetro? Le pido disculpas de antemano si pido algo obvio o algo complicada. Gracias

    • Livio dice:

      Medir un voltaje (refiriéndose a la masa del Maestro, entonces no aislado de ella) Es muy fácil. Bastará dos resistencias que forman el divisor de tensión (valores en torno a 10..100kohm). El divisor debe ser calculado para bajar el voltaje a medir en el rango aceptado por las entradas Maestro (o voltios desde hasta 3.3 voltios).

      Así que si la tensión a medir, por ejemplo, fue 5 voltios, Se podría utilizar una resistencia de 15k entre la señal y la masa, y una resistencia 10 k entre la señal y la tensión a medir. De esta manera se puede medir el voltaje entre cero y 5.5 voltios (dejando algo’ por más que el margen 5 voltios).

      El Maestro fijará el pin como Adc16 y obtener un número que varía de aproximadamente cero (con tensión cero) Acerca de 1000 (con el voltaje 5.5 voltios). En el software sólo tiene que multiplicar este número por 5.5 para obtener la tensión en milivoltios. entonces querer, se divide este número por mil y obtener la tensión en voltios.

      La precisión alcanzable sin calibración será de alrededor de uno por mil, por lo que cinco milivoltios más o menos. Si esta precisión no era suficiente se podría agregar una relación de suma (para calibrar el cero) y uno multiplicativo (para calibrar los cinco voltios).

      Aquí encontrará más información sobre los divisores para medir un voltaje (pero la pérdida de hojas de la parte de la corriente y el sensor diferencial que son demasiado complejos para este caso)
      https://www.theremino.com/hardware/inputs/sensors#meter

      ———————–

      Medir la corriente es más difícil, se necesita un circuito especial, encontrar aquí:
      https://www.theremino.com/hardware/inputs/sensors#current

      Y se puede comprar en eBay y varios sitios chinos, por ejemplo aquí:
      https://www.store-ino.com/product-category/sensors

  18. Fabrizio dice:

    Hola, Ya es un poco de tiempo que va a seguir y, en parte, las felicitaciones por el hermoso trabajo que están haciendo, Tengo una pregunta que debe hacerse sobre el funcionamiento de’ aplicación CNC. He construido, después de varias pruebas de un CNC, un láser do-it-yourself que un conjunto de partes de un escáner y una impresora y el uso que hago está bien. La parte electrónica consiste en una v5 DIL Maestro, Una escudo CNC 3.0 y un módulo de láser de China desde alrededor 2 vatios con su controlador. Sin embargo toda esta mezcolanza de materia trabaja, Yo era capaz de conducir las paradas láser utilizando pin on / off de la LM2576 que se monta el controlador de láser y controlar la potencia con la siempre de la misma entrada analógica. Todo esto parecía funcionar, Hace pocos UN DÍA he actualizado tanto la aplicación CNC es el pasillo y SlotViewer a las últimas versiones y hay algo que no está bien, o por SlotViewer que pueda hacer el encendido / apagado y ajustar la potencia del láser, pero cuando trato de ejecutar realmente un archivo de CNC gcode no parecen los comandos M03 y M05 que trabajar más (Deben encender y apagar el láser si no me equivoco ), sólo una parte del código de, incluso el más simple, cómo imprimir unos cuantos cuadrados, el láser se enciende inmediatamente, y cuando tiene que mover permanezca encendida, a pesar de los comandos M03 M05, terminado el programa se apaga. La configuración de las patillas es la siguiente, Además de motores, PIN 9 ranura Dig_out 11( con MIN y MAX valores invertidos, ya que la 2576 con el valor 0 è donde), PIN 10 ranura Pwm_fast 12. Estoy un poco confundido porque antes de este Hice algunas pruebas y todo parecía estar bien. Ahora no es que no funciona, debido a la modificación de la sopperisco gcode usando el comando S para apagar y encender el láser, pero primero con Feed & Velocidad fija conmutada parecía funcionar y yo regresaba conveniente para el hecho de que inserivo, sobre la base de lo que estaban haciendo, Lo velocidad (RPM) la mano en todo el Código y M03 y M05 había operado para encendido / off.Se me puede dar alguna explicación sobre agradecería.
    Os saludo cordialmente.
    Fabrizio

    • Livio dice:

      Verificamos, el acto M03 y M05 en la ranura 13 (no en 12 llegado velocidad), y son independientes del valor de velocidad.

      Incluso en las versiones anteriores esto era el comportamiento, y corresponde a lo que está escrito en las instrucciones de la página 43 (apéndice 9 – entrada y salida de las ranuras).

      Copio aquí la parte relativa a la velocidad de ranura, M03, M04 e M05
      11 OUT - Spindle motor or laser (ON = 1000 / OFF = 0) - ON nelle fasi di lavoro
      12 OUT - Spindle motor speed(RPM da -99000 a +99000) - Specificato da "S"
      13 OUT - Spindle CW (ON = 1000 / OFF = 0) - M03 M13(ON) M05(OFF)
      14 OUT - Spindle CCW (ON = 1000 / OFF = 0) - M04 M14(ON) M05(OFF)

      Así que para usar M03 y M05 que tendrá que utilizar la ranura 13.

      Si sólo necesita, se mezclan las señales de ranura 12 y 13, o con un circuito de hardware.

      O se podría mezclar con la automatización (estar en las mismas carpetas CNC y luego puesto en marcha con la utilidad INICIO Todos). A continuación, tendrá que conectar el láser a una ranura libre, por ejemplo la 40, e introduzca el siguiente programa de automatización:
      Speed 7
      If Slot(13) > 500
      Slot 40 = Slot(12)
      Else
      Slot 40 = 0
      EndIf

  19. Giovanni dice:

    Hola a todos, Theremino he descubierto hace poco y me pareció simplemente increíble para lo que promete, aunque no he leído todo y hombres que intentaron menos. seguramente, si tengo que hacer algo, Necesito ayuda debido a mi edad, No estoy tan bien versado en las tecnologías informáticas y digitales.
    Para empezar, necesito una ayuda de Livio.
    Hola Livio,
    Me disculpo de antemano si va a pedir a algunos de mi trivial.
    Me gustaría mediciones de respuesta de frecuencia en el entorno en mis sistemas de alta fidelidad casa.
    He descargado desde el sitio Versión Theremino 3 del DAA, y me instalé en una computadora de escritorio con Windows 10. funciona, Todavía tengo que entender un poco’ todos los comandos, pero aún funciona, si lo hago oír a los de barrido de los altavoces externos del PC, y registrar la curva con un simple micrófono conectado a la entrada de micrófono de la tarjeta de sonido.
    Ahora, pensar en lugar de medir la respuesta de uno de los sistemas HIFI, Siento que tengo que conectar la salida de la tarjeta de sonido del PC en LINE Sistema HiFi, y conectar un micrófono a la toma LINE tarjeta de sonido decente de la PC. derecho?
    sin embargo, el hecho es que el conjunto es bastante engorroso, así que pensé que la instalación de la DAA en un Ultrabook que poseo, muy bien, aunque un poco’ fechado, el Toshiba Portege Z830-10F, que funciona en Windows 7.
    Planteo algunos problemas de antelación. En primer lugar, el portátil no tiene ninguna entrada LINE, Solo MIC. Mediante la lectura de los datos de la tarjeta de sonido, que es una ALC269 Realtek, leggo che “El ALC269 también soporta canales de micrófono estéreo digitales (conjunto de micrófonos) con cancelación de eco acústico (AEC), Beam Forming (BF), y supresión de ruido (NS) La tecnología de forma simultánea, mejorar significativamente la calidad de voz para aplicaciones de VoIP PC “.
    Mi conclusión es que la entrada MIC es cualquier cosa menos "limpio", pero en gran medida tratada digitalmente entonces no lineal, etc etc..
    Me siento más seguro con una tarjeta de sonido externa, pero yo evitaría las tarjetas 1 Euros, como las mencionadas aquí, Espero que a ese precio la calidad es baja, y luego la linealidad ir con seguridad al infierno, hoy en día es un poco de bomba’ todos, graves y agudos para hacer una impresión.
    También evitaría las distintas placas con tonterías como 7.1 canales y así sucesivamente y así sucesivamente.
    Pensé en un Behringer UMC202HC. Pero me pregunto:
    ¿Cómo se le dice a la DAA que la señal de entrada debe llevarlos desde el puerto USB y no a la tarjeta de sonido?
    Quizás automáticamente reconoce si hay algo conectado al puerto USB?
    Una vez Tomo nota de la respuesta de frecuencia en la sala, ¿cómo sé que los valores reales? En realidad esto no es muy importante, sobre todo lo que importa es la línea de tendencia. Pero en el futuro podría estar interesado en medidas de eficiencia. Veremos.
    La pantalla es un poco’ pequeño, Se fija o se puede ampliar?
    felicitaciones de todos modos, que es un poco’ Yo estaba buscando un software similar, y esto parece apropiado.
    Saludos,
    Giovanni

    • Livio dice:

      Hola
      1) La entrada de MIC tiene la misma calidad que la LINEA. Si nos fijamos en los patrones, la diferencia es sólo un divisor resistivo con un valor diferente de la división.

      2) Gli cancelación de eco acústico (AEC), Beam Forming (BF), y supresión de ruido (NS) puede desactivar todos. “Registro / Micrófono / Propiedades / Mejoras / desactivar todos los efectos”

      3) Para la frecuencia de mediciones de respuesta de entrada estéreo no necesita, y en cualquier caso no es el DAA lo utilizaría.

      4) No compre tarjetas caros. La calidad de la respuesta de frecuencia de los cupones por tres euros es exactamente el mismo. Puede haber una pequeña diferencia, pero el ruido de fondo, para las mediciones de respuesta de frecuencia, la tarjeta de sonido es siempre muy baja y no cuenta. Más bien se necesita un buen micrófono y, si las señales son bajos, debe ser pre-amplificado y bajo ruido.

      5) Todas las tarjetas de sonido, caro o no es caro, haber la banda de paso sólo se limita a la anterior 20 kHz. Incapaz de medidas hasta 100 kHz, a menos que haya cartas que no saben. Y asegurarse de que no le dice que en las características PORQUE, incluso si la tarjeta ADC podría llegar, a continuación, el controlador de Windows limita la banda con un filtro digital a 22kHz. La DAA es de hasta 100 kHz, pero nunca encontraron un tablero que puede hacerlo. No se deje manoseada por los caros, ni siquiera sobre ellos debido a las señales 20 kHz son inútiles, y hacer sólo daños. Se necesitaría sólo para hacer medidas en amplificadores (sin altavoces y micrófono).

      5) Las tarjetas no son igualadas por “impresionar”, Tengo que corregir los pequeños altavoces internos del portátil, pero por lo general sólo introducir el conector que excluye los altavoces internos desactiva el ecualizador solos. Si lo hace desactivar la visita “Reproducción / Altavoces / Mejoras / desactivar todos los efectos”.

      6) Si se conecta una tarjeta de sonido al USB paneles de audio / reproducción de audio y / Registro aparecen dos nuevos altavoces y micrófono. Y la DAA presentará dos nuevos dispositivos en las listas de los mejores.

      7) Los valores reales no son cognoscible, menos de referencia calibrada con otros equipos y luego no mover nada en los niveles de grabación y escuchar.

      8) El panel de DAA está diseñado para parecerse a un osciloscopio y no se puede cambiar.

  20. Giovanni dice:

    Livio, Muchas gracias. Cuando llego el micrófono de medición tratará todo lo, entonces si necesito yo sufro.
    Gracias tanto por la disponibilidad
    Saludos,
    Giovanni

    • Livio dice:

      Vamos a publicar la versión 4.0 la DAA con pantalla más grande.

      La versión 4.0 (que debería estar listo dentro de un mes) Contiene muchas mejoras, incluyendo:
      – Un ajuste preciso de las tensiones que permite medir como un probador.
      – Capacidad para hacer mediciones precisas de DC, con una tarjeta de sonido USB que cuesta menos de diez euros.
      – Sólo se necesitan cuatro resistencias comunes, no es de precisión, y una modificación menor, lo que se hace en dos minutos, se obtienen dos canales de entrada y salida de dos, todo junto en continuo.
      – Se obtiene una impedancia de entrada de 1 Mega ohmios (como osciloscopios) y la capacidad de medir tensiones de hasta +/-100 V (con respecto a tierra).
      – Con la adición de una sonda 10:1 para alta tensión (nueve resistencias 1 Mega en serie), se puede medir voltajes de hasta +/- 1000 V

      • Mamá dice:

        simplemente impresionante!
        Si pudieran guardar las mediciones a intervalos regulares de tiempo, también sería un poderoso registrador de datos (viejas tarjetas de sonido conservados Tendría varias!).
        Será posible leer la tensión con cualquier tarjeta de sonido o algunos modelos?

        • Livio dice:

          mediciones
          —————————————————–
          ¿Qué quiere decir que las medidas?
          VPP, DB, frecuencia, etc. ?
          Y’ una buena idea, Gracias haber pensado.

          Siempre se puede guardar (100 veces por segundo) una serie de valores en la ranura de. Por ejemplo Slot1 = Vpp, SLOT2 = dB, Ranura 3 = Hz, Y así sucesivamente.

          Luego otras aplicaciones (por ejemplo Theremino Datalogger) Podrían leer los valores y escribirlos en un archivo con cualquier momento, o hacer cualquier otro uso, incluyendo valores de proceso con Theremino Automation, filtrarlos Thermino Filtros, enviarlos a una salida Master Pin, etc.…

          Tarjetas de sonido
          —————————————————–
          No todas las tarjetas de sonido tienen la entrada estéreo y no todos son fácilmente modificable para conseguir las entradas y salidas en DC.

          Asesoramos a las tarjetas utilizando el chip de CM6206. Cuestan menos de diez euros, Se encuentran fácilmente en eBay, y son increíblemente estable. Sólo unos pocos milivoltios de la deriva de frío a caliente.

          Enlace eBay 1

          Enlace eBay 2

          Enlace eBay 3

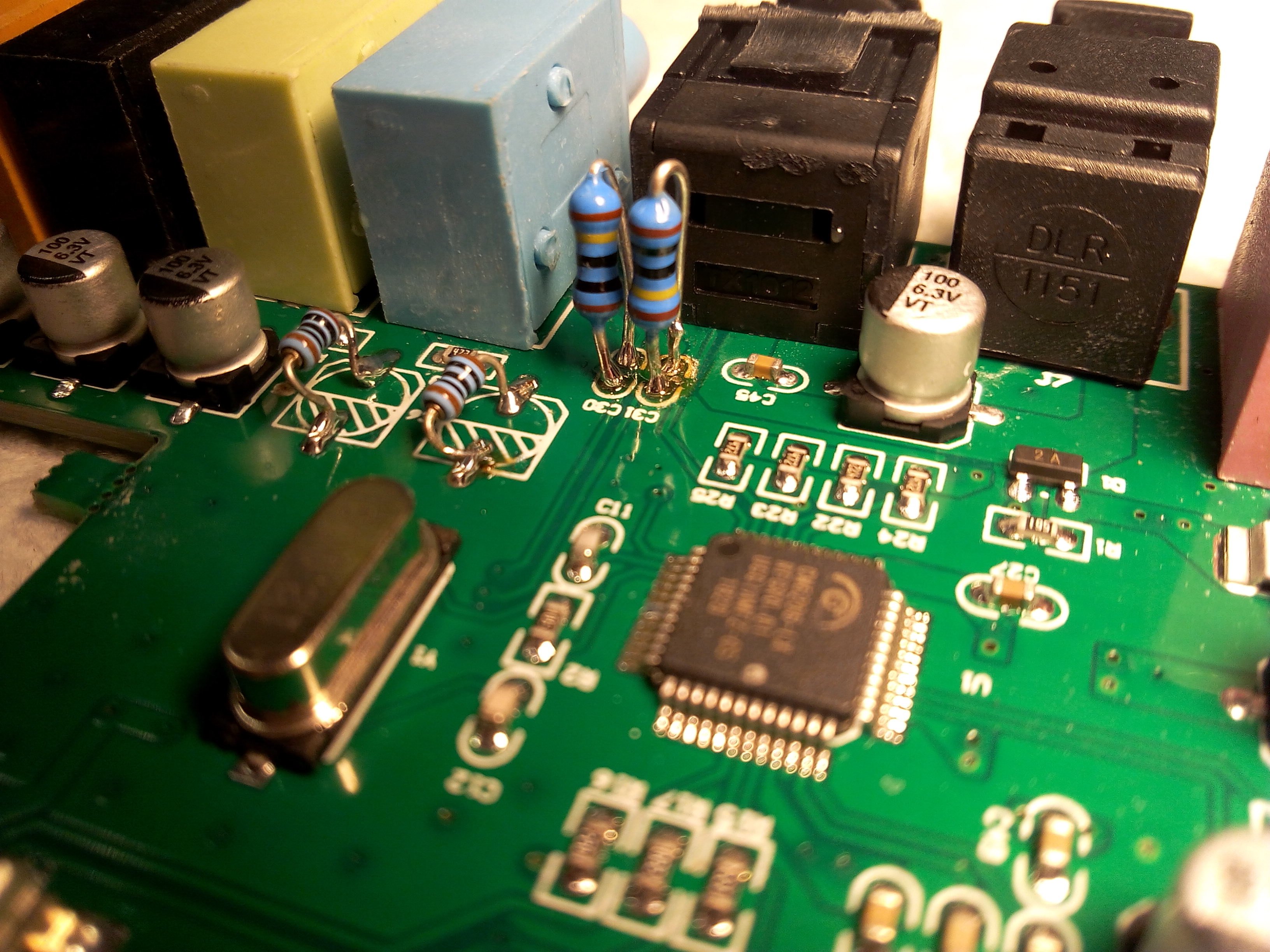

          Editar para entradas y salidas en DC
          —————————————————
          1) Reemplazar dos barril electrolítico con dos resistencias 100 Ohm (aquellos en los próximos imágenes horizontales) (Tenga en cuenta que si el electrolito son de montaje en superficie debe calentar muy bien el terreno de juego antes de tirar, que se rompa la almohadilla y entonces se hace difícil recuperar la tarjeta)

          2) Reemplazar dos condensadores cerámicos SMD con dos resistencias 1 Mega ohmios (los verticalmente en las siguientes imágenes)

          Imagen 1

          Imagen 2

          Sin este cambio tendrá entradas y salidas en las mediciones serán continuas pero todavía bastante aproximada. Con la versión 4.x de la DAA se puede calibrar fácilmente el factor cero y la escala y hacer mediciones muy precisas (una precisión de unos pocos milivoltios y +/- 0.1 DB).

          Tal vez en unos días vamos a publicar un enlace para descargar una versión temporal, todavía imperfecto, y sin la documentación, pero ya puede usarse.

          • Mamá dice:

            Gracias Livio!
            Sí, Me refiero a aquellas medidas para las: VPP, RMS, dB a frecuencia fija, frec, etc.…
            y el uso de las ranuras en realidad el espectro de posibilidades sería aún más amplia!

            Gracias por toda la información! Los cambios son simples, y yo ya debería tener una de las tarjetas que figuran, Había comprado a experimentar con adaptador de PMT (pero creo que va a tomar por lo menos otro).

            • Livio dice:

              Usted puede, para el placer, realizar una medición en su billete y, posiblemente, los demás que le llegue?

              Nos gustaría que necesite saber si todos tienen la misma tensión de polarización, porque la hoja informativa dice que debería ser 2.25 voltios, mientras que todas las tarjetas que probamos tienen la polarización 1.36 voltios.

              Para medir lo que debería:
              – Hacer los cambios que se indican, o al menos cambiar el electrolítica dos de salida con dos resistencias 100 Ohm.
              – No envíe señales a la tarjeta, a continuación, mantenga fuera de la DAA y cualquier otra fuente de audio posible que se dirige a su lanzamiento.
              – Utilice un multímetro digital en una forma más continua baja. Probablemente 2 voltios.
              – Deslizar un conector en el conector frontal-OUT y medir el voltaje entre tierra y cada una de las dos salidas.

              La misma tensión de polarización, que dice en estos dos salidas, también debe haber en las dos entradas LINE-IN. Pero estas entradas tienen una alta impedancia, y resistencias de 1 mega-ohmios que agregamos aumentando de nuevo. Así que si la polarización que lea sobre Front-OUT 1.36 voltios, cuando se mide la LINE-IN debe medirse aproximadamente 1.24 voltios (Si el probador tiene una impedancia normales 10 Mega ohmios).

              Si es necesario, escríbanos un correo electrónico a Engineering@theremino.com por lo que si tenemos algo urgente que decir que se puede escribir.

              Y gracias de nuevo por su ayuda.

              • Mamá dice:

                Hice los cambios solicitados.
                Con un multímetro con una resistencia interna de 10 resultados MOhm son como sigue:

                Uscita FRONT-OUT: 1,32V (ambos canales).
                Iniciar sesión EN LÍNEA: 1,20V (ambos canales).

                • Livio dice:

                  Perfecto, Gracias.
                  El valor que recuerde, ya que lo necesitará para todas las calibraciones futuras, Es 1.32V. Y’ aconseja a escribirlo en una etiqueta debajo de la tarjeta.

                  Recomiendo a todos a construir los cables de prueba con cable con pantalla doble y dos cocodrilos pequeños. Como se explica en las instrucciones. Son muy cómodos, algo muy diferente de las sondas de osciloscopio normales, voluminoso y rígido.

                  También son muy útiles en el corto como en el Jack no blindado a utilizar para las salidas.

                  Lea la documentación:
                  https://www.theremino.com/downloads/uncategorized#daa

  21. vivir dice:

    Hola Livio,

    Que está haciendo trabajo maravilloso, su equipo es increíble. Tengo una pregunta con respecto espectrómetro. Theremino software captura de imagen sólo. ¿es posible obtener el valor real en cada longitud de onda (valor eje y). Si dividimos eje y 0-40 puedo obtener valores precisos hasta un decimal? Tipo de extracción de los datos a Excel?

    Me gustaría utilizarlo para la determinación de la concentración y de lo que necesito para trazar un gráfico con las normas y desconocida.

    Gracias
    vivir

    • Livio dice:

      La nueva versión (2.7) Espectrómetro de la Theremino tiene un nuevo botón “Guardar espectro” que crea un archivo con los valores de intensidad normalizados por 0 Para 100% (con decimales).
      https://www.theremino.com/en/downloads/automation#spectrometer

      Acerca de los valores del eje Y
      ————————————–
      El eje X es la frecuencia con buena precisión. Pero la precisión eje y es tan baja que se puede utilizar sólo para ver las posiciones de los picos.

      Si aumenta la intensidad de la luz de la cámara web saturado, para los que las relaciones de intensidad entre las diversas frecuencias cambian significativamente. Si disminuye las mediciones de la intensidad de luz que se realicen en los valles son casi sólo ruido.

      La dinámica entre el más bajo y el más alto es poco, por lo que siempre trabaja con una parte de la gráfica de la saturación y otras partes dominado por el ruido.

      También algunas frecuencias (infrarroja y ultravioleta) se miden con una sensibilidad significativamente más baja. Y esto cambia considerablemente de una a otra WebCam.

      No se puede hacer un ajuste de la intensidad, ya que sería válida sólo en las condiciones exactas en las que se realizó. Tan pronto como se cambia la cantidad de luz, la cámara web, y su conductor, los adornos ya no serían válidos.

      errores de intensidad producto de todas las causas ascendieron a superar decenas de veces, e incluso cientos en los extremos de la banda.

  22. Franco dice:

    Problema en Windows 10, error 5 rápido en respuesta a una solicitud para convertirse en administrador, reinstalado el disco oficial de OS, el problema sigue siendo.

    • Anónimo dice:

      Nosotros nos ocupamos de entrada-salida para Windows, no el propio Windows. Sin embargo vamos a tratar de ayudarle, pero no hemos escrito nada comprensible.

      – Error 5 el símbolo? que impulsan?
      – Debido a que la solicitud para convertirse en administrador?
      – Usted está lanzando una de nuestras aplicaciones?
      – ¿Qué aplicación se está lanzando?
      – Si usted se convierte en un usuario no administrador no funciona?

      Instalar el sistema operativo?
      Es sólo en enormes problemas que no se solucionan con las operaciones normales.
      Creo que el caso no llegó a esto y antes de explicar lo que estamos tratando de hacer y lo que no funciona.

  23. Franco dice:

    No estoy usando cualquier solicitud, Sólo sé que Livio sabe de Windows, tal vez usted tiene la sugerencia de la derecha, Yo uso el PC sólo yo, el problema nació un día me di vuelta en el PC con un chiavina USB insertada llevar un carrito de miniSO hace ciertas cosas, pero nunca utilizado, a partir de ese momento, la bota está pidiendo mi pase, no tener años pasan introducidos anteriormente durante la instalación, a partir de ese momento no lo he hecho + tener acceso a la PC, sólo para volver a instalar Win Solution, al hacerlo así que supongo que han cometido un error, para aprobar la solicitud que he dado el mismo nombre que el propietario del PC, bien hasta el momento de querer hacer ciertas operaciones de archivo, que requiere privilegios de administrador, la cadena de comandos a immetter en la ventana DOS (la llamada rápida) tener los privilegios de los CEO es trivial, enviar el comando se volvió a mí “error5”, Esto parece referirse a una anomalía genérica en el registro de Windows, en breve, registro corrupto; riinstallo una vez que el sistema operativo, dándole diferente esta vez propietario cuerdas PC y contraseña, resultado, el error 5 retornos,

    • Anónimo dice:

      Lo siento, Nunca he hecho tan extrañas operaciones. Siempre he usado o Tablet PC que funciona normalmente instalado (no desde una memoria USB).

      Le sugiero que busca el Internet.

      Hola
      Livio

  24. José dice:

    Hola Livio, disculpa la molestia, pero me gustaría preguntarle alguna información acerca de la capacidad de monitorear la contaminación electromagnética en el medio ambiente y en el aire abierto. Actualmente existe una ley que establece límites y se oye mucho acerca de nuevas redes 5g (tanto en términos positivos y negativos). Me interesaría, a través Theremino, con el fin de comprender el nivel de voltios por metro presente.
    Existe alguna aplicación con el fin? No parecen tener indicios encontrados.

    Gracias de nuevo
    José

    • Livio dice:

      Tenemos un medidor de campos electromagnéticos, pero sólo para frecuencias de la red (50 Hz y armónicos)
      https://www.theremino.com/hardware/inputs/meteorology-sensors#emf

      Para el 5G, que funciona en las frecuencias de 700 MHz, 3 e GHz 7 Ghz (Acerca de), Debemos estudiar un circuito especial. Para medir los campos más fuertes (es decir, la ley voltios que se van a medir cerca de la antena), Sería suficiente para usar un diodo y un poco más. la esperada 61 voltios por metro (que se van a medir cerca de la antena!) Ellos son tan fuertes que le tomaría un LED y dos cables desde unos pocos centímetros. Y tener cuidado de no ir demasiado cerca de la antena o las quemaduras LED.

      Con diodos adecuados y también la adición de un operativo para linealizar la respuesta del diodo (todo después se une a un maestro de la ADC), También podría medir campos débiles.

      Entonces, el problema permanecerá para calibrar el sistema en voltios por metro, y aquí me recomendaría usted compra en eBay un medidor EMF, no debe costar mucho. Comprobar, sin embargo, es capaz de llegar a 7 Ghz.

      Si usted tiene tiempo para transferir las mediciones en un PC en tiempo real, entonces usted también puede usar el medidor EMF solamente (que por lo que tiene que comprar para la fuerza, de lo contrario es posible que no calibrar su construcción casera).

      Tal vez hay también EMF medidores conectados en USB a PC…

  25. Hola chicos, saludos desde Brasil
    Estoy un profesor de química orgánica con muy pocos conocimientos de los programas. Me gustaría utilizar theremino sistema para construir 3 bombas de jeringas. Ellos son bombeados por motores paso a paso. Desafortunadamente no pude encontrar sencillas instrucciones sobre cómo controlar paso a paso utilizando un sistema de theremino me Wold gustaría sugerir un archivo COMO a los novatos. Podría luz y de un LED usando Theremino arduhal…pero nada más. espero que me pueda ayudar.
    Saludos
    Alfredo

  26. Livio dice:

    Escribo en italiano porque se pone mejor.
    Se podría traducir con el botón derecho del ratón.

    —————-

    Se pueden hacer muchas cosas sin saber de programación. Usted sólo necesita unas pocas líneas de software.

    Pero hay que empezar paso a paso y aprender una pieza a la vez.

    1) Obtener una Theremino Maestro, que controla fácilmente stepper (Arduino sería considerablemente más difícil, usted debe programar páginas firmware y no se explica en cualquier lugar cómo hacerlo)

    2) Con el maestro puede controlar hasta cinco motores paso a paso. O (Por ejemplo,), Los motores de pasos tres y cuatro In-Out genérica.

    3) Conectar motores paso a paso, el conductor per i motori (Se explica en nuestra página web, como el uso) y también una fuente de alimentación (12 Volt va a estar bien).

    4) Comenzar a tratar de mover los motores, HAL configurar el pasador como un paso a paso y mover esos valores con la aplicación Visor de ranura Theremino.

    ———

    Antes de pensar en el software, aprender a mover manualmente los motores, ¿Cuáles son Slot, cómo conectar la fuente de alimentación con conexión a tierra, sin causar paradas del Maestro o el PC cada vez que se enciende el 220… etc.…

    ———-

    Prediciendo los siguientes pasos.
    Pero no se preocupa demasiado por ahora.
    Cuando esté familiarizado con el movimiento manual de los motores será fácil de seguir.

    5) Se podría escribir un pequeño programa en unas pocas líneas Theremino Automatización. Creo que esta será la solución más adecuada para usted.

    6) Para controlar el movimiento podía hacer algo con la aplicación Theremino Botones. Sin embargo, la aplicación es muy simple Botones, y sus posibilidades son muy pocos.

    7) Si usted sabe bien que conoce Excel y planificar su macro, usted podría utilizar Theremino Oficina y escribir en su totalidad en los programas Excel.

    8) Si usted es fluido MaxMSP podía utilizar para programar.

    9) En el futuro (si tuviera que hacer programas muy complejos) también puede utilizar la misma línea de software que escribió en Automatización y traslado, casi igual, en Theremino escritura, o incluso VBNET. En el último caso de la aplicación EmptyApp y comprobar los motores con sólo una línea de software de unos pocos.

    Para todas las medidas 5 en 9 (programación), Usted nos puede ayudar. Pero ahora no pensamos demasiado, comienza a hacer conexiones, la mecánica, y mover el motor manualmente con el SlotViewer.

    ————

    Enlaces útiles para la primera parte:
    https://www.theremino.com/technical/schematics#masterv5
    https://www.store-ino.com
    https://www.theremino.com/hardware/outputs/motors
    https://www.theremino.com/downloads/foundations#hal
    https://www.theremino.com/downloads/foundations#slotviewer

    Enlaces para la programación:
    https://www.theremino.com/downloads/automation
    https://www.theremino.com/downloads/foundations#buttons
    https://www.theremino.com/downloads/foundations#office
    https://www.theremino.com/downloads/foundations#maxmsp
    https://www.theremino.com/downloads/foundations#script
    https://www.theremino.com/downloads/notes-on-software#development
    https://www.theremino.com/downloads/notes-on-software#emptyapp

  27. Giacomo dice:

    Buenos días, Yo solía hacer pequeña la automatización Theremino y ha sido muy útil y eficaz, y me gustaría compartir con ustedes una solución posible, puede ser útil, con respecto a la cámara de iones. Hace unos días empecé a leer su habitación para medir la radiactividad del radón y vi que tiene problemas debido a la humedad del aire, He leído que recomienda ponerlo en una bolsa de polietileno… Yo aconsejaría, si no crea problemas a la habitación, la adición de gel de sílice dentro de la bolsa con el fin de adsorber humedad y crear un ambiente bastante estándar o, alternativamente, para llenar un tubo de gel de sílice, y luego pasar el aire a través de este, antes de la alimentación en la cámara de. El gel de sílice no cuesta mucho y se puede regenerar una vez al frazzled, y cambia de color cuando el vapor de agua adsorbido.
    Ser’ todo está aquí… Espero que pueda servir…
    Giacomo

  28. LW dice:

    Podría dar el enlace al software libre espectrómetro theremino. Me gustaría probarlo con mi espectrómetro de bricolaje que hice con Lab Pública. No veo ningún enlace a ella en Theremino wedsite.

    • Livio dice:

      El espectrómetro está aquí:
      https://www.theremino.com/en/downloads/automation#spectrometer

      El software para ser descargado es siempre al final de cada proyecto, en el área resaltada en verde.

      Nuestro software se descarga en una postal, entonces necesitará para descomponer desde el ZIP en una carpeta de su elección, y ejecute el archivo EXE. No es necesario instalar el software y por lo tanto es “portátil” en otros equipos. Más aún, no cambia nada en su ordenador, fuera de la carpeta donde se coloca.

      ------

      La próxima vez que usted podría fácil encontrar todos nuestros proyectos con el cuadro “Buscar” que está presente en todas las páginas del sitio theremino.

      También es posible usar esta página como un índice de todos los proyectos:
      https://www.theremino.com/en/applications

      Las referencias a la escritura a través de correo electrónico están aquí:
      https://www.theremino.com/en/contacts/about-us

  29. Paul dice:

    Buenos días Necesito hacer un pedido urgente: existe una aplicación como teclas de música, pero también funciona con los números del teclado?

    • Livio dice:

      Tal vez debería escribir dos líneas con la automatización.
      Pero para ser capaz de aconsejarle sobre qué escribir, usted debe informarnos lo que deben hacer las teclas numéricas.

  30. Roberto dice:

    Hola Livio,
    Estoy muy interesado en el polvo y sus mediciones para un problema de salud personal. He comprado el sensor de Sharp y me di cuenta el adaptador del sensor V2. Quería preguntarle si el SW puede controlar los impulsos, como se muestra en la página de espectrometría de polvo se haya desarrollado.
    Gracias

Contesta

Su dirección de correo electrónico no será publicado.
